Name: Escha 8004806 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 4 1 St.
Brand: Escha
SKU: 3553340
Availability: InStock

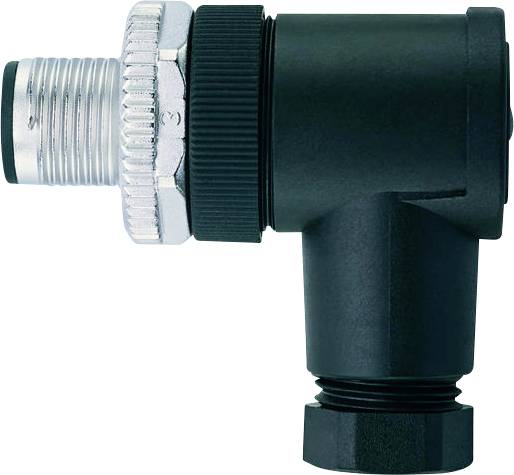

Ein schwarzer und silberner L-förmiger mechanischer Verbinder mit einem Gewindeende, wahrscheinlich für Klempnerei- oder industrielle Zwecke verwendet.

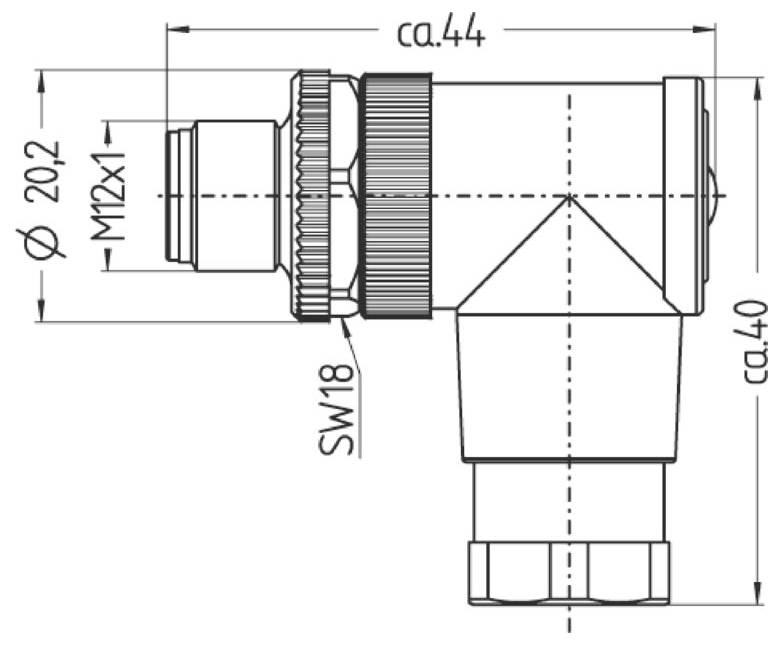

Technische Zeichnung einer Zylinderbauteils mit Maßen: 20,2 mm Durchmesser, 44 mm Länge und 40 mm Höhe. Enthält beschriftete Abschnitte 'M12x1' und 'SW18'.

Kreis mit vier nummerierten Abschnitten: 1, 2, 3 und 4, im Uhrzeigersinn angeordnet. Pfeil nach unten unterhalb des Kreises.

1/3

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A

M12-Stecker, gewinkelt

Polzahl

Nennspannung

250 V

Nennstrom

4.0 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 29. Okt.

5 Stück

Anzahl

Stück

Gesamt (CHF 4.30 / Stück)

CHF 4.30

inkl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bemessungsspannung: 250V
Isolationswiderstand: ≥108 Ω
Material Griffkörper: Kunststoff, PBT/PA, BK
Material Kontakte: Metall, CuZn, CuSnZn
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >50 Steckzyklen
Normen: IEC 61076-2-101
Polzahl: 4
Schutzart (montiert): IP67
Steckverbinder: Stecker, gewinkelt, M12
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -40°C...+85°C
Verschmutzungsgrad: 3
Codierung: A
Durchgangswiderstand: 8 mΩ
Material Überwurf: Metall, GD-ZN, vernickelt
Anschlussart: Schraub-/Klemmanschluss
Anschlussquerschnitt: Max. 0,75 mm²
Kabeldurchlass: 4...6 mm

Typ: WWASC4K

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A: M12-Stecker, gewinkelt

Polzahl: 4

Nennspannung: 250 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.75 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.75 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Kodierung: A

Kontaktmaterial: CuSnZn

Kontaktoberfläche: CuZn

max. Querschnitt: 0.75 mm²

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Verschlussart: Schraub

Herst.-Teilenr.: 8004806

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3553340 Escha 8004806 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553340 Escha 8004806 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 4 1 St.

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
