ERNI 154763 SMC-Messerleiste Gesamtpolzahl 12 Anzahl Reihen 2 1 St.

Ein schwarzer elektrischer Stecker mit mehreren goldenen Pins, der für elektronische Verbindungen verwendet wird.
Mehrere elektronische Steckverbinder, die Drahtverbindungen in Geräten erleichtern. Verschiedene Formen und Größen, schwarz und weiß.

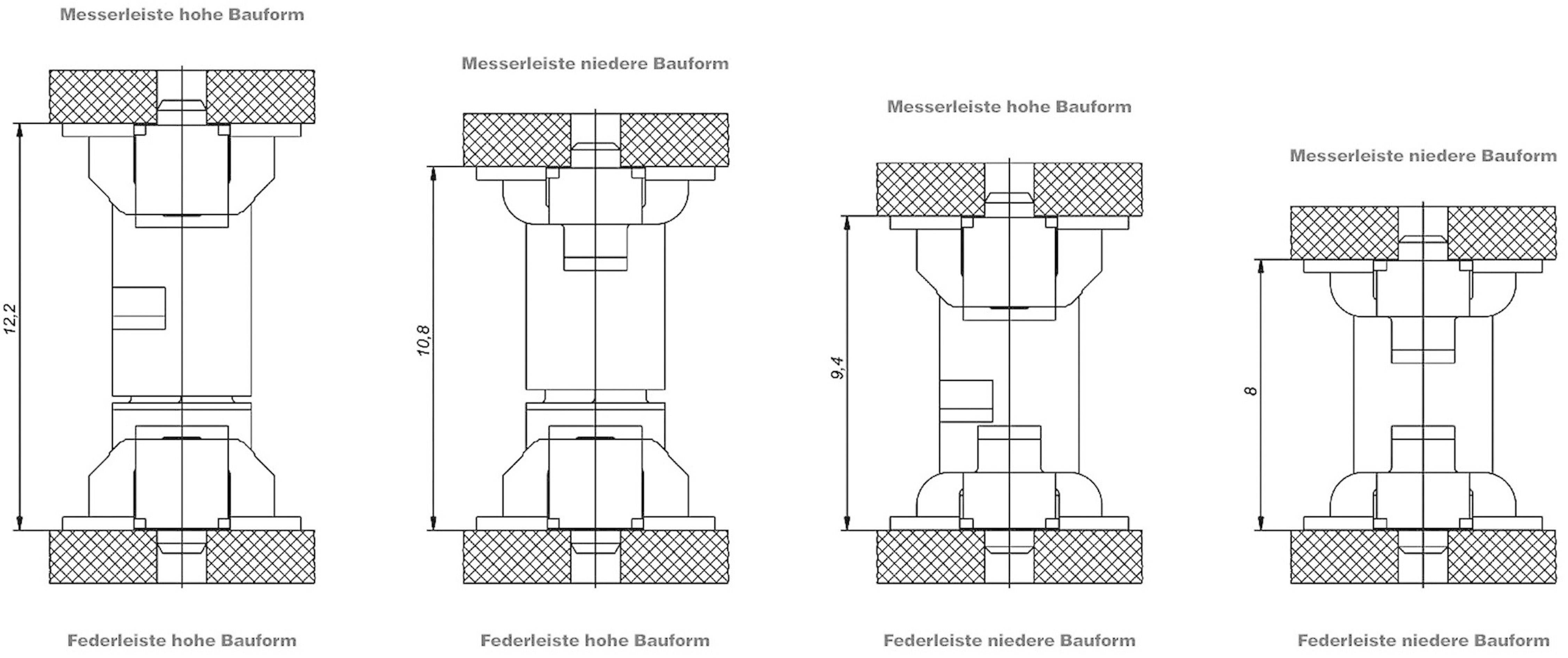

Technische Zeichnung von vier verschiedenen Verbindungselementen mit Maßangaben in Millimetern, jeweils mit hoher und niedriger Bauform.

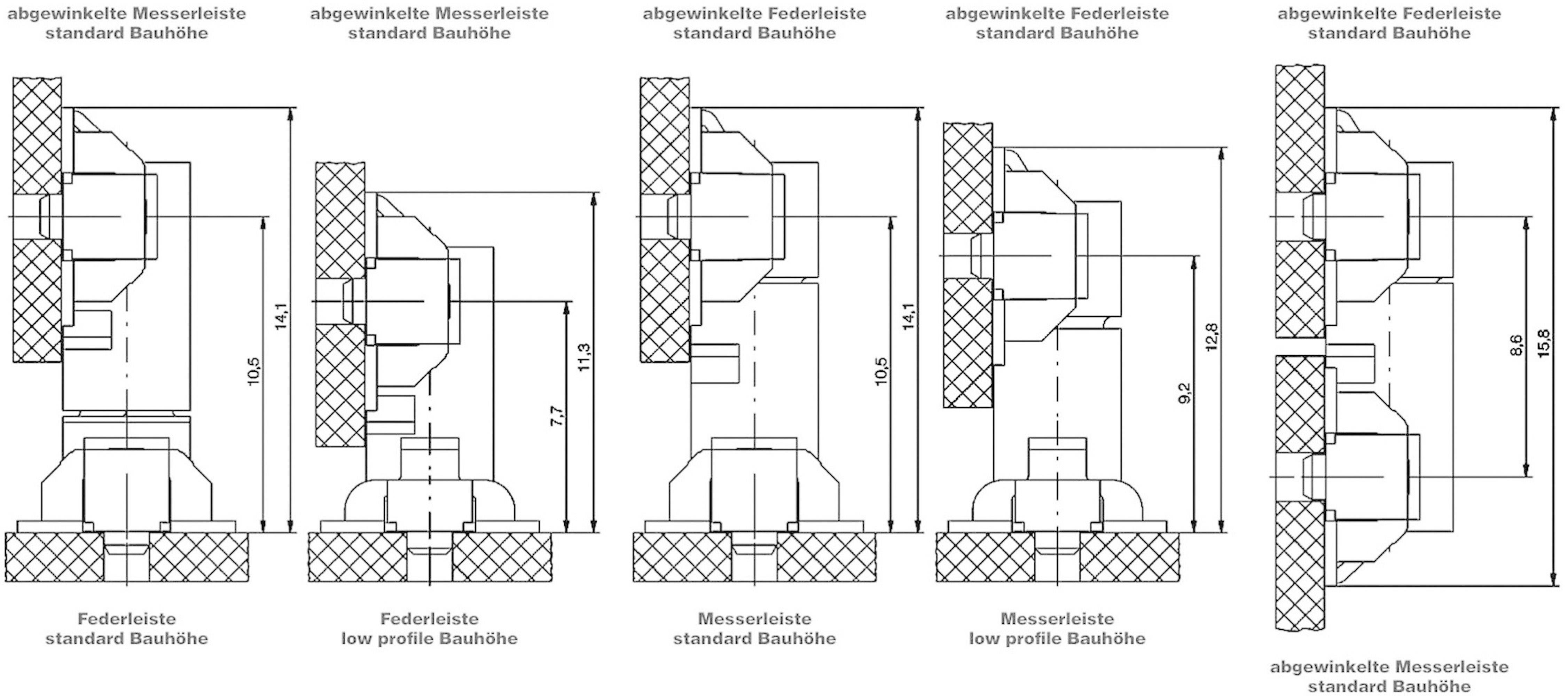

Technische Zeichnung mit fünf verschiedenen Profilen von Bauteilen, die Maße und spezifische Eckdaten für Bauhöhen und Federseiten zeigen.

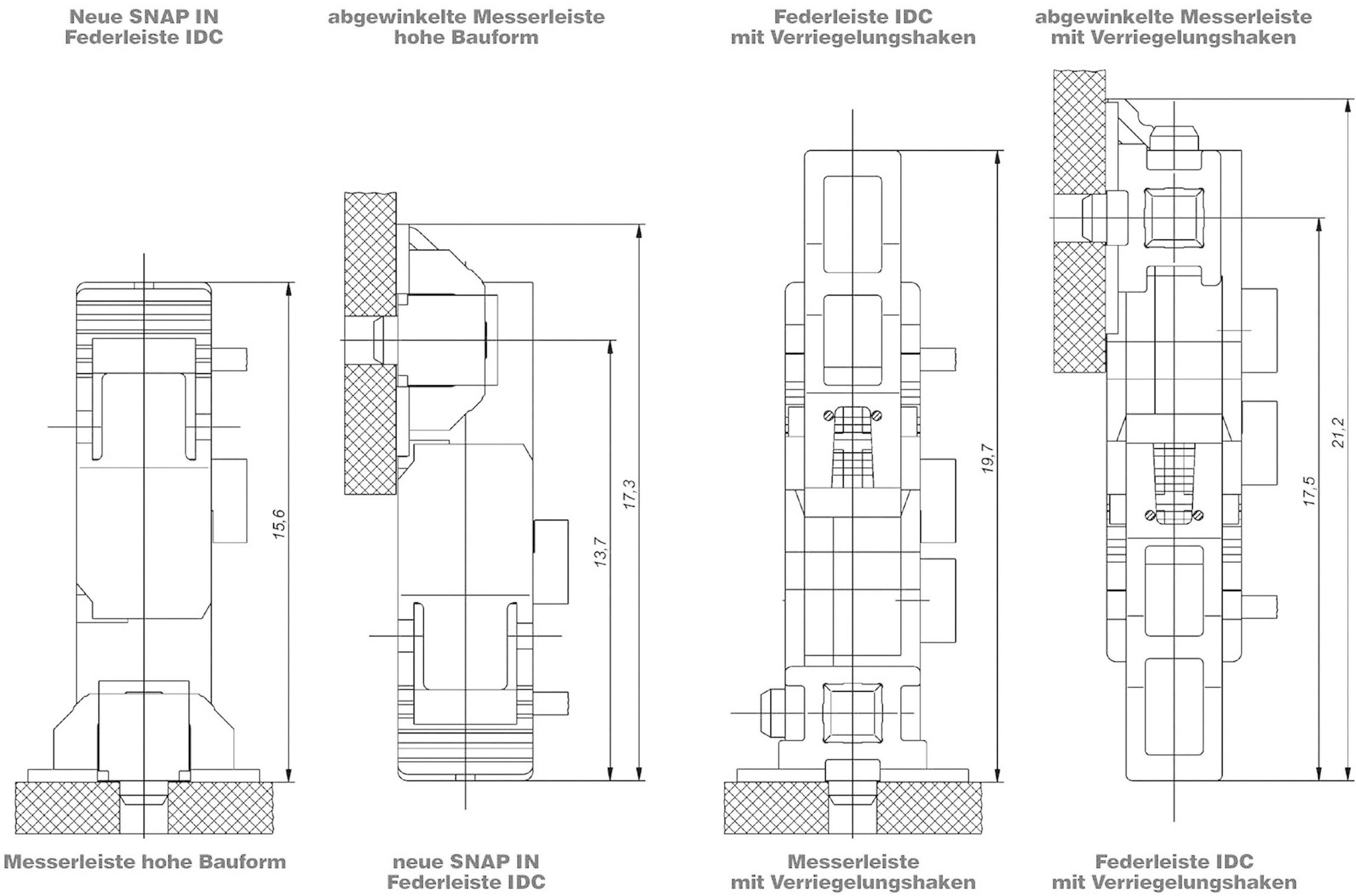

Technische Zeichnung mit mehreren Ansichten von Steckverbindern, einschließlich neuer SNAP-IN Federleiste IDC und Messerleiste mit Verriegelungshaken.

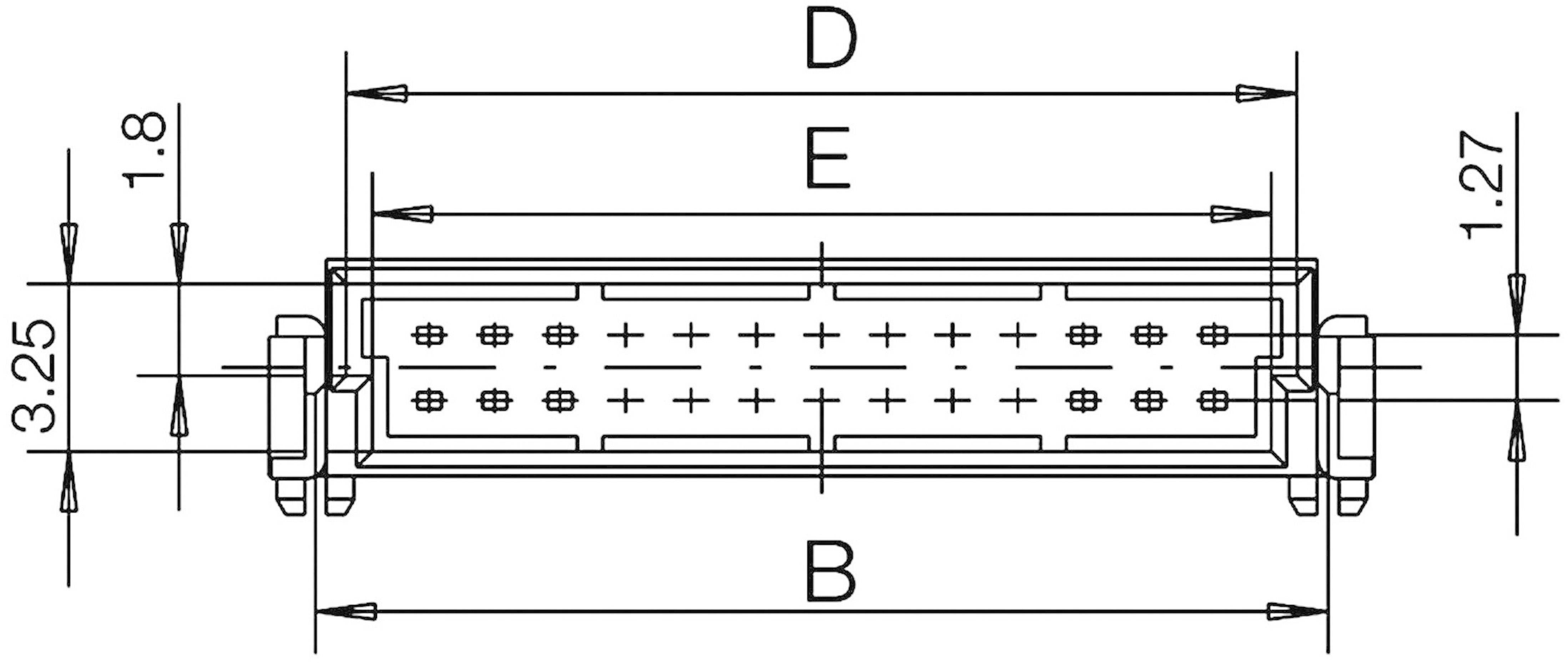

Schaltplan eines Steckers mit Maßen: Breite (B), Länge (E), Abstand (D), Lochabstände 1,8 mm horizontal, 1,27 mm vertikal.

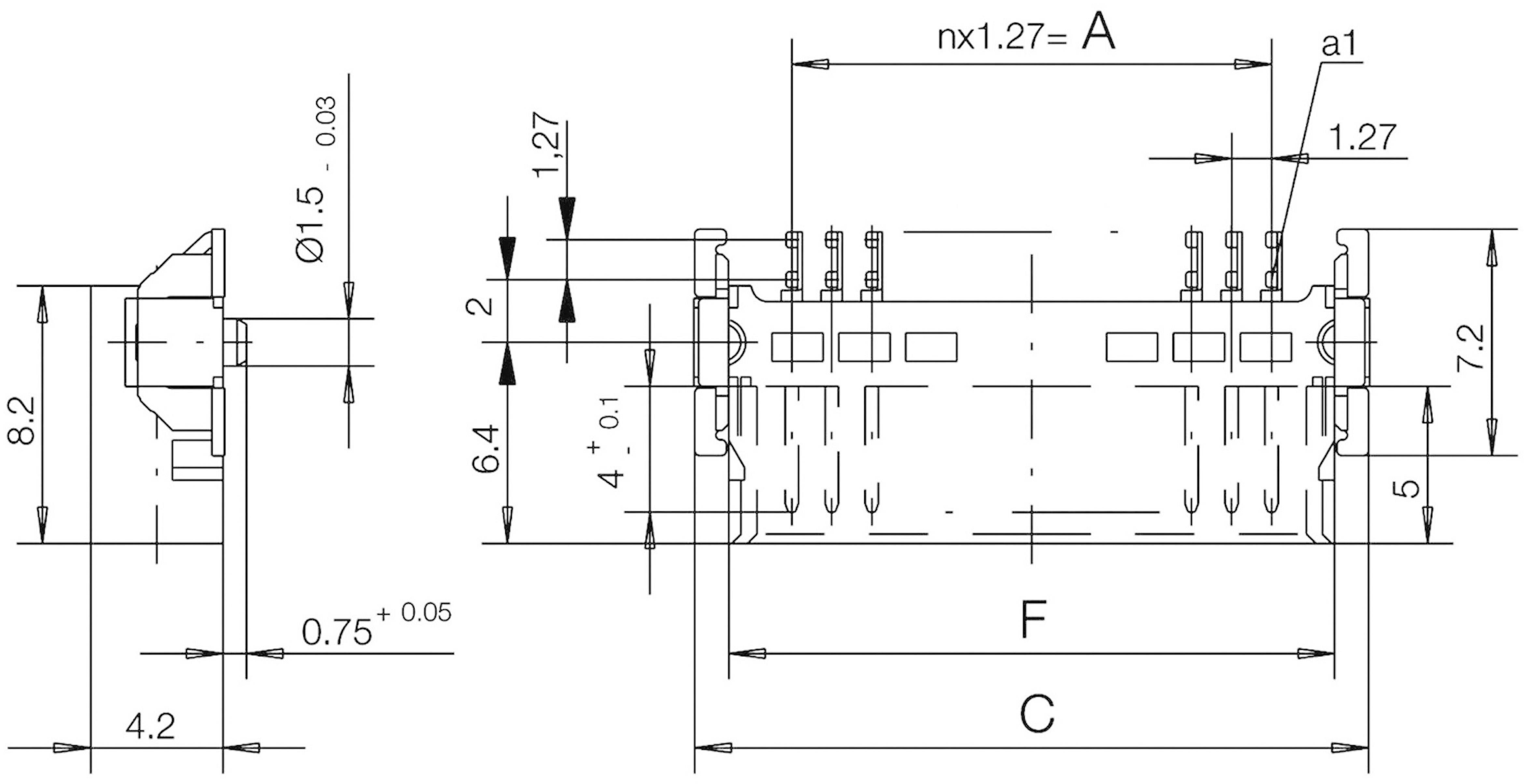

Technische Zeichnung eines elektronischen Bauteils mit Maßangaben in Millimetern. Wichtige Maße: Breite 7,2 mm, Höhe 8,2 mm.

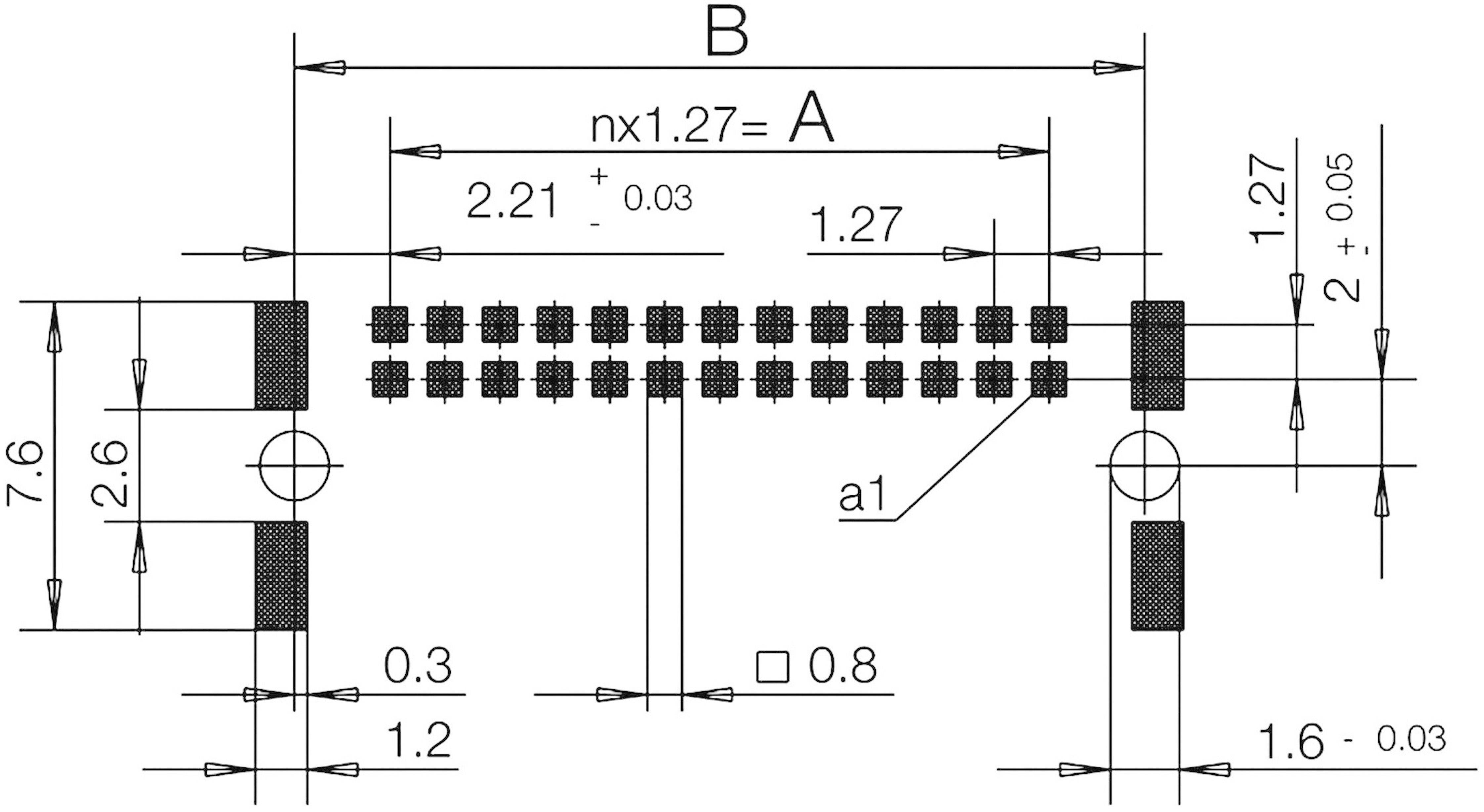

'Technische Zeichnung eines Steckverbinders. Maße und Toleranzen sind angegeben. Der Abstand der Pins beträgt 1,27 mm.'
1/8
Abbildung ähnlich
Produkt-Art
SMC-Messerleiste
Gesamtpolzahl
12
Bauform
Messerleiste abgewinkelt
RM
1.27 mm
Inhalt
1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl
Gesamt (CHF 4.00 / Stück)
CHF 4.00
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SMC-Messerleiste

  • Anzahl Reihen 2
  • Inhalt 1 St.

Technische Daten

  • A:6,35 mmAnschluss:SMTAnzahl Reihen:2Art:MesserleisteAusrichtung:abgewinkeltB:10,77 mmBauform:BBetriebstemperatur (Max.):125 °CBetriebstemperatur (Min.):-55 °CBrennbarkeitsklasse:UL 94 V-0C:12,7 mmD:9,57 mmDurchgangswiderstand (Max.):25 mΩE:8,57 mmF:10,35 mmHöhe:4,2 mmIsolationswiderstand (Min.):10 GΩKoplanarität:< 0,1 mmLebensdauer in Steckzyklen (Min.):500Löttemperatur (Max.):260 °C für 10 s (Wave)Löttemperatur Handlöten (Max.):350 °C für 3,5 sMaterial (Anschluss):Kupferlegierung, verzinntMaterial (Gehäuse):LCPMaterial (Steckbereich):Kupferlegierung, vernickelt und vergoldetMontage:LeiterplattenmontagePolzahl:12Rastermaß:1,27 mmSerie:SMCSpannungsfestigkeit (Kontakt / Kontakt):500 VSteckkraft (Max.):6 NStrombelastbarkeit pro Kontakt (100°C):0,6 AStrombelastbarkeit pro Kontakt (70°C):0,9 AStrombelastbarkeit:1,2 A pro Kontakt (20°C)Verpackungsart:gegurtetZiehkraft:6 NZulassungen:UL
Produkt-Art

SMC-Messerleiste

Gesamtpolzahl

12

Bauform

Messerleiste abgewinkelt

Steckrichtung

Waagerecht zur Leiterplatte

Anzahl Reihen

2

RM

1.27 mm

Nennstrom

1.6 A

Nennstrom - gerundet

1.6 A

DIN-Bauform

B

Polzahl je Reihe

6

Anschluss

SMT

Herstellerfarbe

Schwarz

Gehäuse-Material

LCP

Herst.-Teilenr.

154763

Inhalt

1 St.

Kontaktmaterial

Kupferlegierung

Breite

12.7 mm

Höhe

10 mm

Länge

5 mm

Max. Temperatur

+125 °C

Min. Temperatur

-55 °C

Typ

154763

Abm.

(L x B x H) 5 x 12.7 x 10 mm

Durchgangs-Widerstand

max. 25 mΩ

Polzahl

12

Stift-Länge

1.9 mm

Kontaktoberfläche

Vergoldet

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1169147 ERNI 154763 SMC-Messerleiste Gesamtpolzahl 12 Anzahl Reihen 2 1 St.

Information

Information 1169147 ERNI 154763 SMC-Messerleiste Gesamtpolzahl 12 Anzahl Reihen 2 1 St.

Beschreibung

Leiterplattenverbinder 2-reihig, für Flachkabelanschluss mit Rastermaß 0,635 mm zum direkten Einlöten in die Leiterplatten.

Lieferumfang

  • 1 Stück
