DEHN 953205 DR M 2P 255 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 5 kA 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
11 Stück
Anzahl
Gesamt (CHF 70.26 / Stück)
CHF 70.26
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung

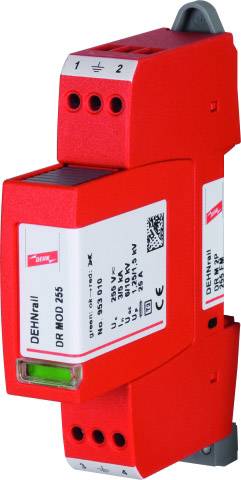

Der DEHNrail modular ist ein zweipoliger Überspannungsableiter vom Typ 3 nach EN 61643-11. Er besteht aus einem Basiselement und einem aufsteckbaren Schutzmodul. Durch die Kombination aus leistungsfähigen Zinkoxidvaristoren und Funkenstrecken verfügt er über ein hohes Ableitvermögen. Der DEHNrail modular schützt die Netzversorgung von Geräten der Industrieelektronik in Schaltschränken vor transienten Überspannungen. Er ist für den Einsatz im Blitzschutz-Zonen-Konzept an den Schnittstellen 1 - 2 und höher
DEHN + SOEHNE Überspannungsableiter 953205 DEHNrail M 2P 255 FM
Highlights & Details
- Zweipoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul
- Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination
- Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Technische Daten
- Nennspannung AC: 230 VHöchste Dauerspannung AC: 255 VHöchste Dauerspannung DC: 255 VNennlaststrom: 25 ANennableitstoßstrom (8/20) (L-N): 3 kAGesamtableitstoßstrom (8/20) (L+N-PE): 5 kASchutzpegel L-N: 1,25 kVSchutzpegel L-PE/N-PE: 1,5 kVMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 25 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 25 APolzahl: 2Montageart: Hutschiene TH35Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 2,5 mm²Mit Fernmeldekontakt: jaSignalisierung am Gerät: optischPrüfklasse Typ 3: jaMit Entstörfilter: neinSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 105 × 75 × 19Bruttogewicht: 0,099 kg, Nettogewicht: 0,084 kgECLASS 7: Geräteüberspannungsschutz für Energietechnik/Stromversorgung (27130806)
- Produkt-Art
Überspannungsschutz-Ableiter
- Überspannungsschutz für
Verteilerschrank
- Ableitstrom
5 kA
- Nennspannung
230 V
- Ansprechzeit (Details)
< 100 ns
- Betriebstemperatur
-40 °C - +80 °C
IP20
- Herst.-Teilenr.
953205
- Typ
3
- Herstellerfarbe
Mehrfarbig
- Abm.
(B x H x T) 18 x 90 x 66 mm
- Breite
18 mm
- Höhe
90 mm
- Tiefe
66 mm
- Inhalt
1 St.
Hutschiene TH35
2
IP20
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1968030 DEHN 953205 DR M 2P 255 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 5 kA 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1968030 DEHN 953205 DR M 2P 255 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 5 kA 1 St.
Beschreibung
Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 - 2 und höher.
Ausführung
- Ausstattung: 230 V, 255 V, 255 V, 4 mm², 2,5 mm²
Lieferumfang
- Geliefert wird: DEHN ÜS-Ableiter DEHNrail DR M 2P 255 FM, Verpackungseinheit: 1 Stk., EAN: 4013364108318
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
