Deditec UC-USB-O16 Eingangsmodul USB-C® Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 16 Anzahl Relais-Ausgänge:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Eingangsmodul
Schnittstellen
USB-C®
Anzahl Relais-Ausgänge
0
Typ
UC-USB-O16
Betriebsspannung
7 V/DC
24 V/DC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 312.63 / Stück)
CHF 312.63
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

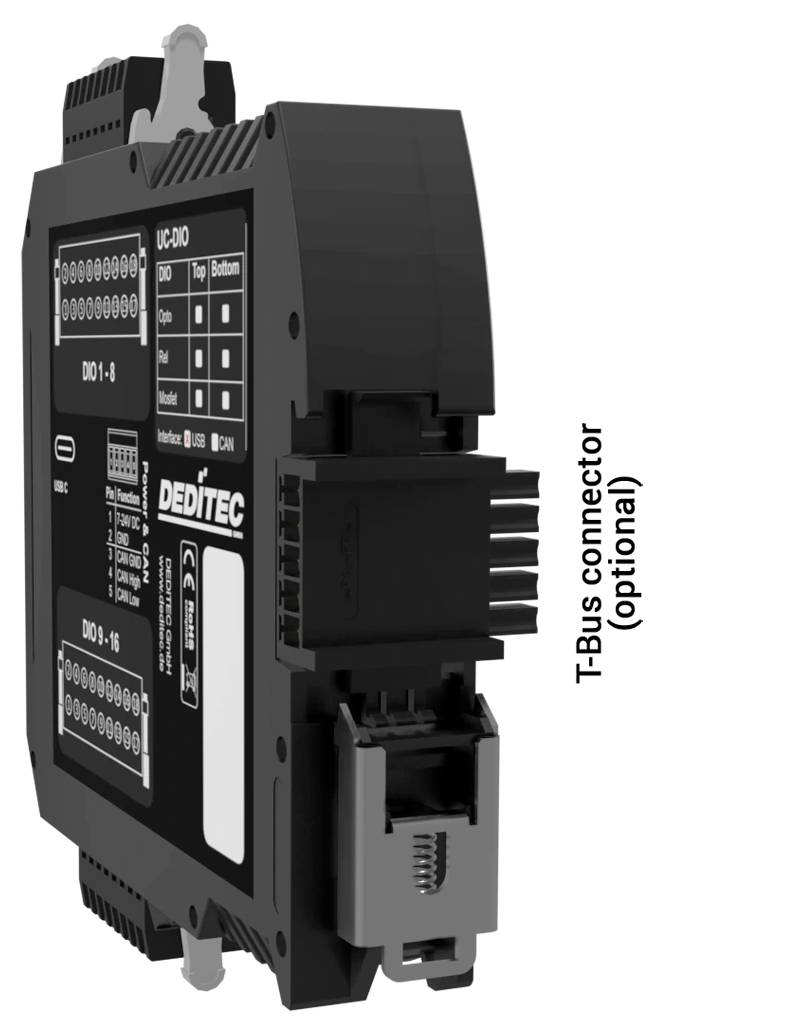

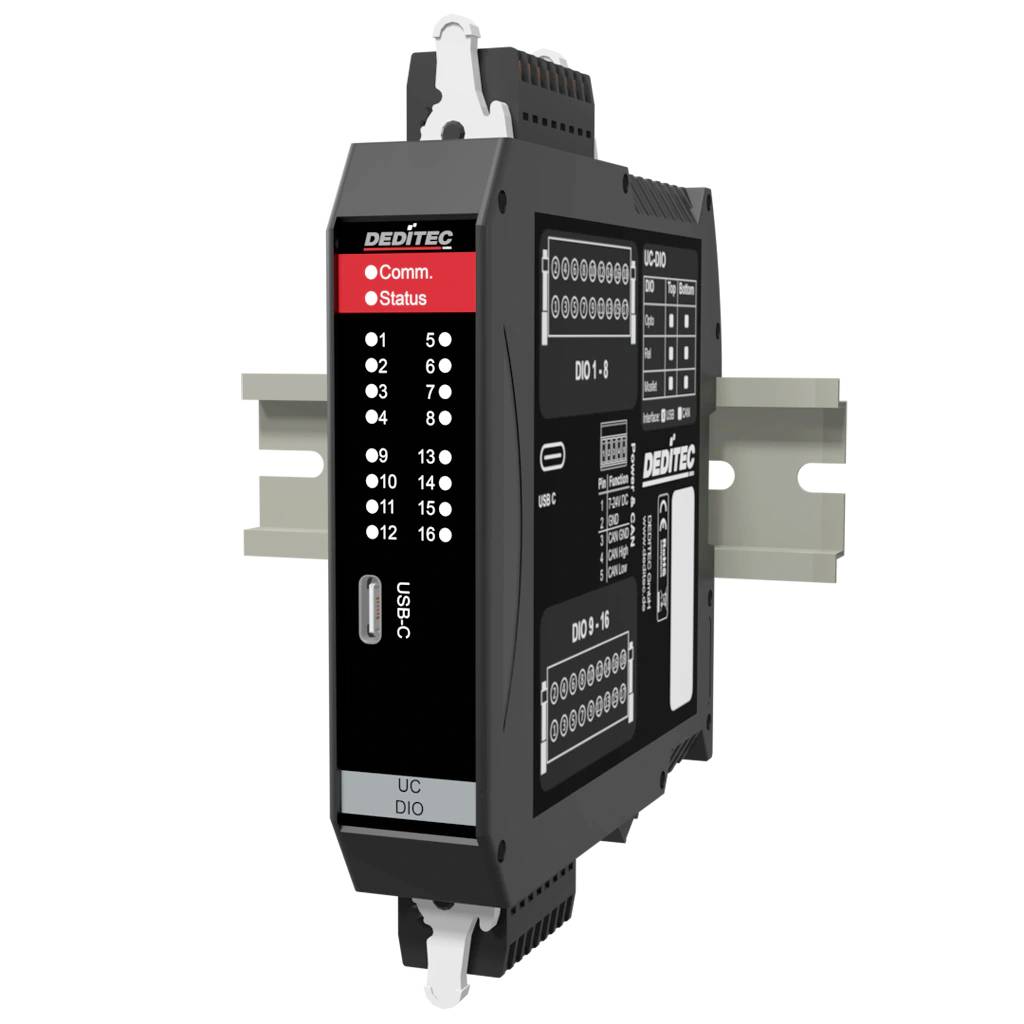

UC-DIO back view, USB Modul digitale Eingänge DI Optokoppler SPS Modul – 16 Optokoppler DI Eingänge
- USB 2.0 Interface bis zu 480 Mbit/s
- Schnelle Inbetriebnahme durch Plug-and-Play-Integration
- Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
- Art: Optokoppler AC / DC
- Signalpegel: ±5 V bis ±15 V oder ±15 V bis ±30 V
- 16 Bit Zähler je Kanal (bis 100Hz)
- Erkennt einen Wechsel von Low auf High und High auf Low Pegel (Flip-Flop)
- Status LED für jeden Kanal
Technische Daten
- Galvanische Trennung: bis zu 2,5 kV AC für 1 Minute
- Integrierter 16-Bit-Zähler pro Kanal
- Interne Zähllogik bis 10 kHz mit Latch-Funktion
- Umgebungstemperatur: +10°C bis +50°C.
- Produkt-Art
Eingangsmodul
- Schnittstellen
USB-C®
- Typ
UC-USB-O16
- Betriebsspannung
7 V/DC
24 V/DC
- Betriebsspannung (Details)
7 bis 24 V/DC
- Höhe
120 mm
- Länge
111 mm
- Breite
22.5 mm
- Anzahl analoge Eingänge
0
- Anzahl digitale Eingänge
16
- Anzahl digitale Ausgänge
0
- Anzahl Relais-Ausgänge
0
- Abm.
(L x B x H) 111 x 22.5 x 120 mm
- Kontroll-LEDs
Ja
- Herst.-Teilenr.
UC-USB-O16
- Montageart (Details)
Hutschienenmontage (Tragschiene 35 mm x 7,5 mm)
- Zustands-LEDs
16
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796630 Deditec UC-USB-O16 Eingangsmodul USB-C® Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 16 Anzahl Relais-Ausgänge:
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796630 Deditec UC-USB-O16 Eingangsmodul USB-C® Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 16 Anzahl Relais-Ausgänge:
Beschreibung
Das USB Modul UC‑USB‑O16 bietet 16 digitale Eingänge (DI) mit Optokoppler‑Technik für sichere, galvanisch getrennte Signalerfassung im industriellen Umfeld. Spannungsbereiche von +-5 V bis +-50 V werden zuverlässig erkannt. Mit integrierten 16‑Bit‑Zählern und einstellbaren Filtern eignet sich das SPS Modul ideal zur Erfassung von Endschaltern oder zur Auswertung schneller Impulse in Maschinen und Prüfständen. Plug‑&‑Play über USB ermöglicht eine schnelle Integration.
Ausführung
- 16 digitalen Eingängen
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Tem
- Konfigurierbare Event Steuerung
- Kostenlose Konfigurations- und Testsoftware
Lieferumfang
- USB-Kabel A-Stecker auf C-Stecker
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
