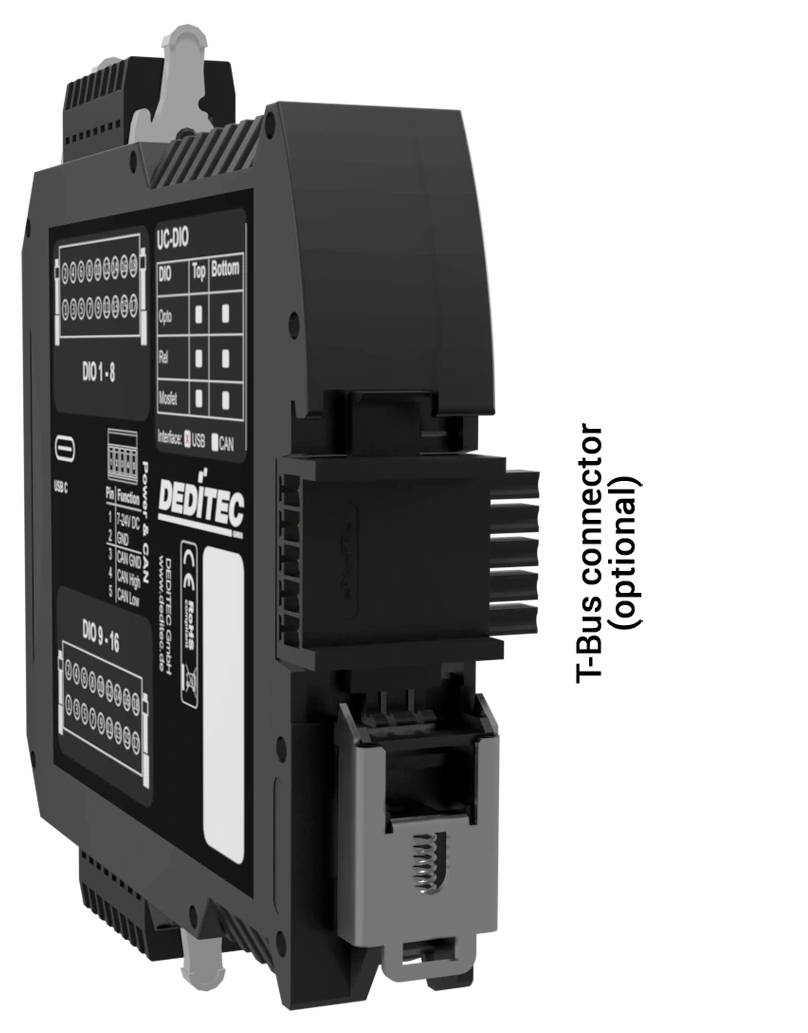

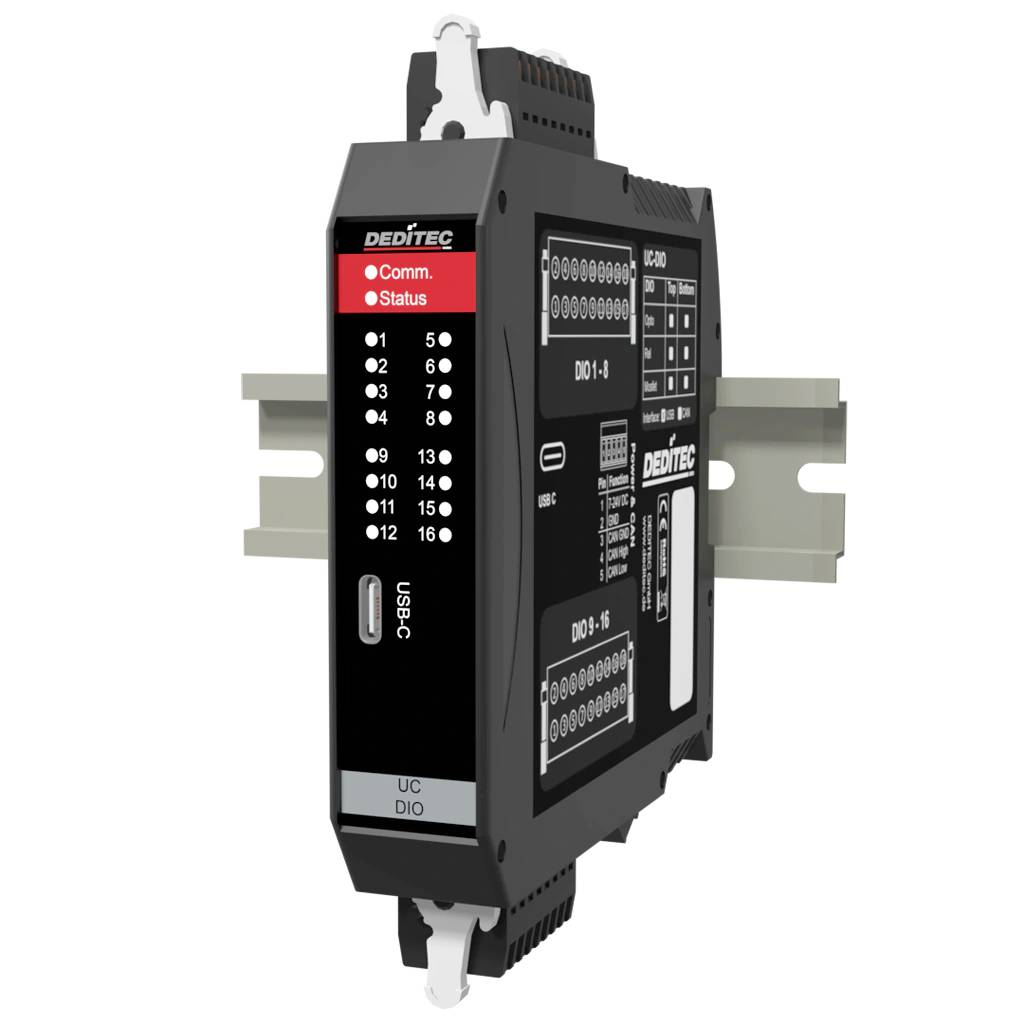

Deditec UC-CAN-U-M16 UC-CAN-U-M16 Ausgangsmodul CAN, USB Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Ausgangsmodul
Schnittstellen
CAN
USB
Anzahl Relais-Ausgänge
0
Typ
UC-CAN-U-M16
Betriebsspannung
7 V/DC
24 V/DC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 366.28 / Stück)
CHF 366.28
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CAN Bus Relais Modul mit 16 digitalen Ausgängen (MOSFET) - mit USB-Konfigurationsschnittstelle
- USB 2.0 Interface bis zu 480 Mbit/s
- Schnelle Inbetriebnahme durch Plug-and-Play-Integration
- Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
- CAN-Interface nach ISO 11898
- Offenes CAN Protokoll (RAW CAN)
- Automatischer Sende- / Empfangsmodus
- Galvanisch getrennt bis 500 V
- Max. Schaltspannung: 36 V DC
- Min. Schaltspannung: 2,8 V DC
- Max. Schaltstrom: 3 A DC
- Max. Schaltleistung: 108 W DC
- Timeout-Schutz-Funktion (per Software konfigurierbar)
- Status LED für jeden Ausgang
Technische Daten
- Sicherheitsfunktionen: Einstellbarer Fail-Safe-Modus (Timeout-Schutzfunktion bei Kommunikationsabriss).
- Anschlussart: Federkraft-Steckklemmen (WAGO/Phoenix Contact), fehlsteckgeschützt.
- Unterstützte Baudraten: 10 kbit/s bis 1 Mbit/s (CAN 2.0A & 2.0B).
- Betriebstemperatur: +10 °C bis +50 °C
- Produkt-Art
Ausgangsmodul
- Schnittstellen
CAN
USB
- Typ
UC-CAN-U-M16
- Betriebsspannung
7 V/DC
24 V/DC
- Betriebsspannung (Details)
7 V bis 24 V DC
- Höhe
120 mm
- Länge
111 mm
- Breite
22.5 mm
- Anzahl analoge Eingänge
0
- Anzahl digitale Eingänge
0
- Anzahl digitale Ausgänge
16
- Anzahl Relais-Ausgänge
0
- Abm.
(L x B x H) 111 x 22.5 x 120 mm
- Kontroll-LEDs
Ja
- Herst.-Teilenr.
UC-CAN-U-M16
- Montageart (Details)
Tragschienenmontage (DIN-Rail) auf Standard-Hutschiene (TS 35 x 7,5 mm)
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796608 Deditec UC-CAN-U-M16 UC-CAN-U-M16 Ausgangsmodul CAN, USB Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796608 Deditec UC-CAN-U-M16 UC-CAN-U-M16 Ausgangsmodul CAN, USB Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl
Beschreibung
Das UC-CAN-U-M16 ist ein smartes CAN Bus Relais‑Modul mit 16 digitalen Ausgängen (MOSFET), ideal zum Schalten von Lasten in industriellen Anwendungen. Die Relais bieten hohe Sicherheit und galvanische Trennung. Typische Einsatzbereiche sind Prüfstände zur Aktoransteuerung sowie Automatisierungssysteme, in denen digitale Signale zuverlässig über CAN geschaltet werden müssen.
Ausführung
- M2M Funktionalität
- automatischer CAN-RX/TX-Modus
- RAW CAN
- J1939 Protokoll
- Kostenlose Konfigurations- und Testsoftware
- USB-Konfigurationsschnittstelle
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Lieferumfang
- USB-Kabel A-Stecker auf C-Stecker
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
