Name: Deditec UC-CAN-E-O8-R8_3A UC-CAN-E-O8-R8_3A I/O-Modul CAN, USB Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 8 A
Brand: Deditec
SKU: 3796620
Availability: BackOrder

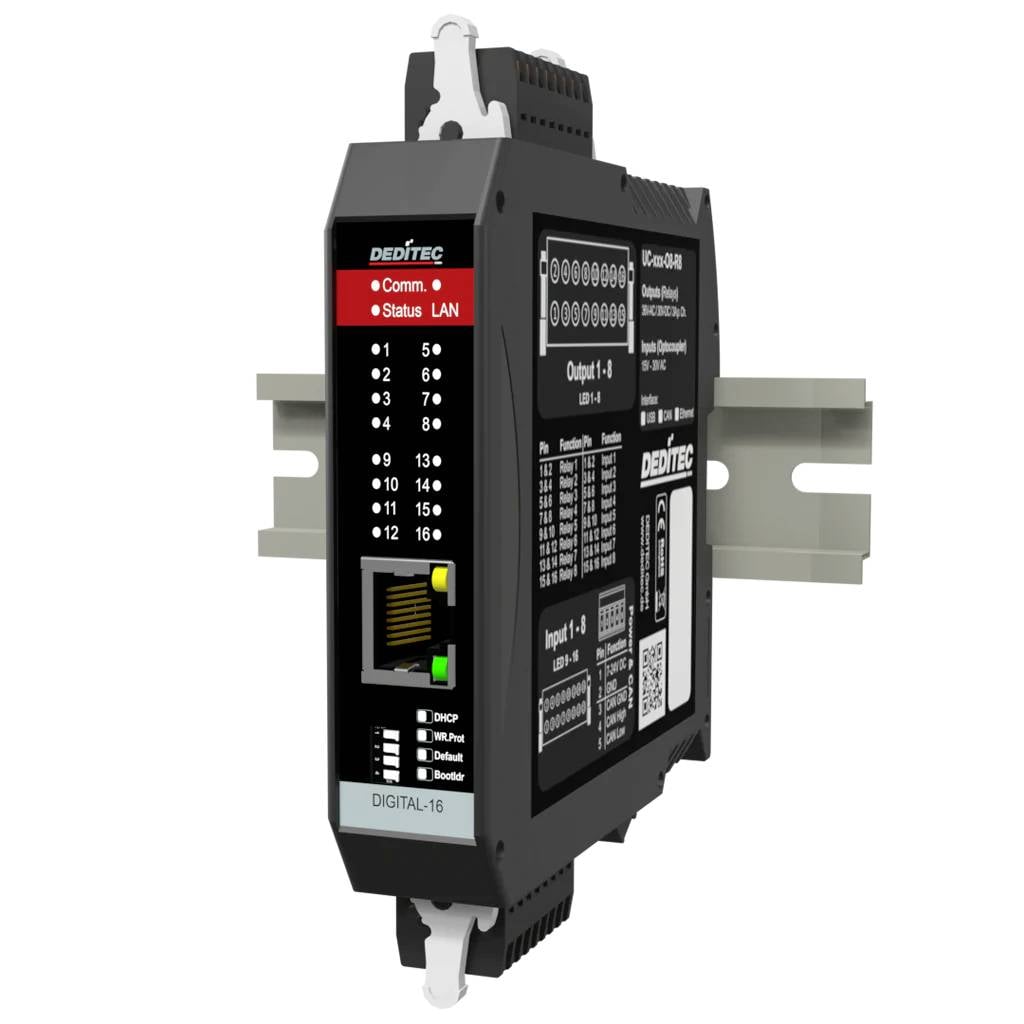

Industrielles DIN-Schienen-Digitalmodul mit der Bezeichnung „DEDITEC DIGITAL-16" mit Status-LEDs, Ein-/Ausgangs-Anschlussschemata und LAN-Kommunikationsindikatoren.

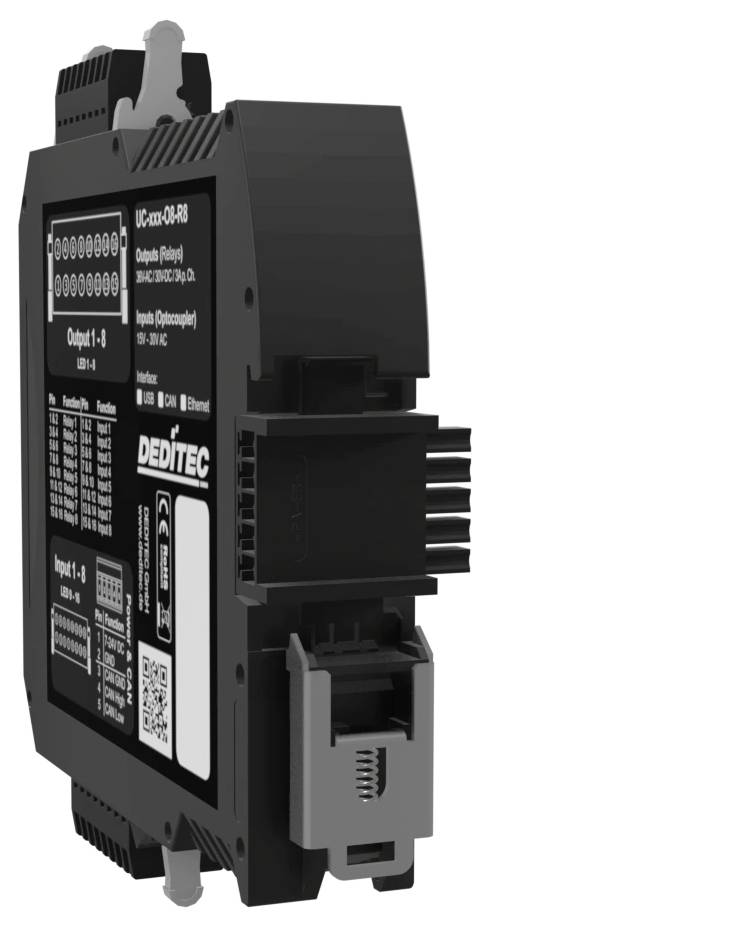

Schwarzes DEDITEC-Industrial-I/O-Modul mit mehreren Anschlussleisten und beschrifteten Steckverbindern, auf weißem Hintergrund abgebildet.

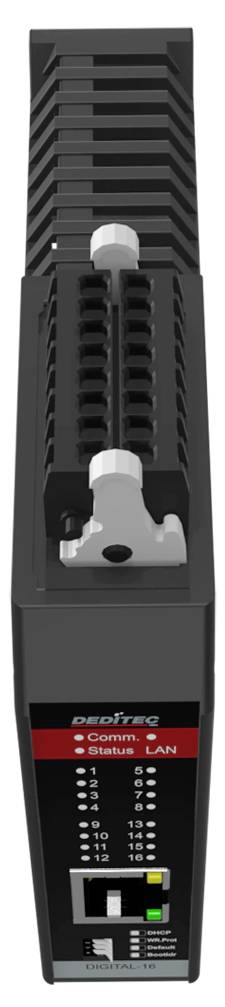

Frontansicht eines schwarzen DEEPMK-Netzwerk-Switches mit Statusleuchten, beschriftet mit Com/Status/LAN, und nummerierten Anschlüssen auf der Frontplatte.

1/3

Produkt-Art

I/O-Modul

Schnittstellen

CAN

USB

Anzahl Relais-Ausgänge

Typ

UC-CAN-E-O8-R8_3A

Betriebsspannung

7 V/DC

24 V/DC

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 377.95 / Stück)

CHF 377.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CAN Modul mit 8 DIO EA – can ea dio modul – 8 Optokoppler Eingänge und 8 digitalen Ausgänge (3 A) - mit Ethernet-Konfigurationsschnittstelle

Ethernet 10/100 Mbit/s
Unterstützte Protokolle: HTTP, UDP, TCP, DHCP, Modbus-TCP
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface, offengelegtes TCP-Protokoll, Modbus-TCP
Verschlüsselte Ethernet Kommunikation möglich
Offenes Standard- oder Modbus TCP-Protokoll
Webinterface und App (Smartphone und Tablet)
Galvanisch getrennt bis 1,5 kV
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
CAN-Interface nach ISO 11898
Offenes CAN Protokoll (RAW CAN)
Automatischer Sende- / Empfangsmodus
Galvanisch getrennt bis 500 V
Art: Schließer (NO)
Max. Schaltspannung: 48 V AC / DC
Max. Schaltstrom: 3 A AC / DC
Max. Transportstrom 3 A AC / DC
Max. Schaltleistung: 90 W
Timeout-Schutz-Funktion (per Software konfigurierbar)
Status LED für jeden Ausgang
Art: Optokoppler AC / DC
Signalpegel: ±5 V bis ±15 V oder ±15 V bis ±30 V
16 Bit Zähler je Kanal (bis 100Hz)
Erkennt einen Wechsel von Low auf High und High auf Low Pegel (Flip-Flop)
Status LED für jeden Kanal

Technische Daten

Galvanische Trennung des CAN-Busses
CANopen-Profile nach CiA®-Spezifikation CiA 301, CiA 305 und CiA 401

Produkt-Art: I/O-Modul

Schnittstellen: CAN
USB

Typ: UC-CAN-E-O8-R8_3A

Betriebsspannung: 7 V/DC
24 V/DC

Betriebsspannung (Details): 7 – 24 V DC

Höhe: 120 mm

Länge: 111 mm

Breite: 22.5 mm

Anzahl analoge Eingänge: 0

Anzahl digitale Eingänge: 8

Anzahl digitale Ausgänge: 8

Anzahl Relais-Ausgänge: 8

Abm.: (L x B x H) 111 x 22.5 x 120 mm

Kontroll-LEDs: Ja

Herst.-Teilenr.: UC-CAN-E-O8-R8_3A

Montageart (Details): Hutschienenmontage (Tragschiene TS 35 x 7,5 mm)

Relais-Leistung: 3 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796620 Deditec UC-CAN-E-O8-R8_3A UC-CAN-E-O8-R8_3A I/O-Modul CAN, USB Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 8 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796620 Deditec UC-CAN-E-O8-R8_3A UC-CAN-E-O8-R8_3A I/O-Modul CAN, USB Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 8 A

Beschreibung

Das UC-CAN-E-O8-R8_3A ist ein modernes CAN EA DIO Modul mit 8 Optokoppler‑Eingängen und 8 digitalen Ausgängen (3 A). Es eignet sich ideal zum Erfassen von Sensorsignalen sowie zum Schalten von Aktoren in industriellen Anwendungen. Typische Einsatzbereiche sind Prüfstände zur sicheren Signalverarbeitung und Automatisierungssysteme, in denen digitale Ein‑ und Ausgänge zuverlässig über CAN gesteuert werden müssen.

Ausführung

M2M Funktionalität
automatischer CAN-RX/TX-Modus
RAW CAN
J1939 Protokoll
Kostenlose Konfigurations- und Testsoftware
USB-Konfigurationsschnittstelle
Versorgungsspannung: +7 V bis +24 V DC
Steckbare Federleisten mit Verriegelungsmechanik
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Lieferumfang

5 poliger Steckverbinder
2x 16 poliger Steckverbinder
Betätigungswerkzeug für Wago Steckverbinder
DIN-Rail Verbinder

Systemvoraussetzungen

Windows,Linux
