Deditec UC-CAN-E-DA8_16 UC-CAN-E-DA8_16 I/O-Modul CAN, Bus Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 0 Anzah
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
I/O-Modul
Schnittstellen
CAN
Bus
Anzahl Relais-Ausgänge
0
Typ
UC-CAN-E-DA8_16
Betriebsspannung
7 V/DC
24 V/DC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 536.49 / Stück)
CHF 536.49
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CAN 16-Bit D/A analog converter – wandelt 8 Kanäle - mit Ethernet-Konfigurationsschnittstelle
- Ethernet 10/100 Mbit/s
- Unterstützte Protokolle: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface, offengelegtes TCP-Protokoll, Modbus-TCP
- Verschlüsselte Ethernet Kommunikation möglich
- Offenes Standard- oder Modbus TCP-Protokoll
- Webinterface und App (Smartphone und Tablet)
- Verbindung per Wi-Fi möglich
- WPS-Funktion
- CAN-Interface nach ISO 11898
- Offenes CAN Protokoll (RAW CAN)
- Automatischer Sende- / Empfangsmodus
- Galvanisch getrennt bis 500 V
- 16-Bit Auflösung jeder Kanal
- Spannungsbereiche: 0-5 V, 0-10 V, ±5 V, ±10 V
- Galvanische Trennung zur Spannungsversorgung: max. 500 V AC
- Wandlungszeit des D/A-Wandlers: 10-12 µs
- Lastwiderstand: ≥ 2 kOhm
Technische Daten
- D/A-Wandler Auflösung: 16 Bit
- Baudrate: 10 kbit/s bis 1 Mbit/s (oder Auto-Baudrate), konfigurierbar über Kodierschalter oder LSS
- Galvanische Trennung: Bis max. 500 V (zwischen CAN-Bus/Logik und Ausgängen)
- Betriebstemperaturbereich: +10 °C bis +50 °C
- Produkt-Art
I/O-Modul
- Schnittstellen
CAN
Bus
- Typ
UC-CAN-E-DA8_16
- Betriebsspannung
7 V/DC
24 V/DC
- Betriebsspannung (Details)
7 V bis 24 V DC
- Höhe
120 mm
- Länge
111 mm
- Breite
22.5 mm
- Module max.
64
- Anzahl analoge Eingänge
0
- Anzahl digitale Eingänge
0
- Anzahl digitale Ausgänge
0
- Anzahl Relais-Ausgänge
0
- Abm.
(L x B x H) 111 x 22.5 x 120 mm
- Kontroll-LEDs
Ja
- Herst.-Teilenr.
UC-CAN-E-DA8_16
- Montageart (Details)
Hutschienenmontage (DIN-Schiene TS35 mit 35 x 7,5 mm)
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796615 Deditec UC-CAN-E-DA8_16 UC-CAN-E-DA8_16 I/O-Modul CAN, Bus Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 0 Anzah
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796615 Deditec UC-CAN-E-DA8_16 UC-CAN-E-DA8_16 I/O-Modul CAN, Bus Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 0 Anzah
Beschreibung

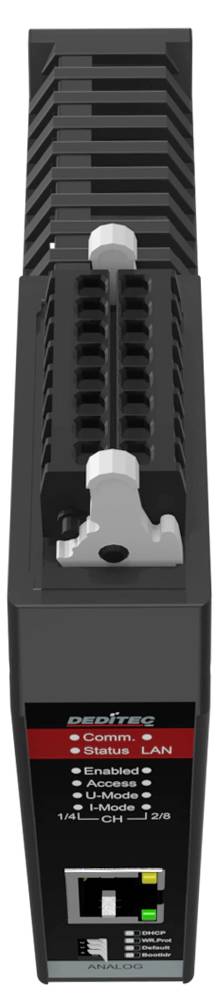

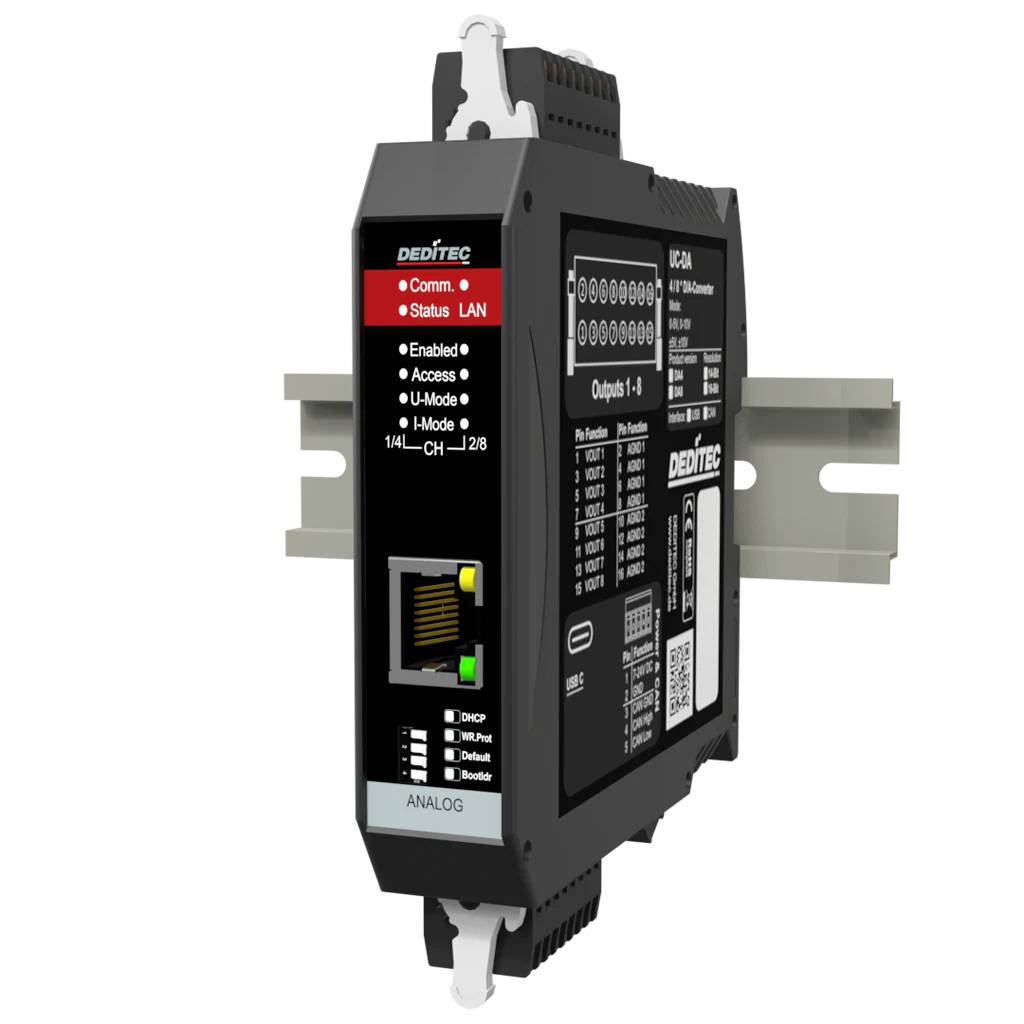

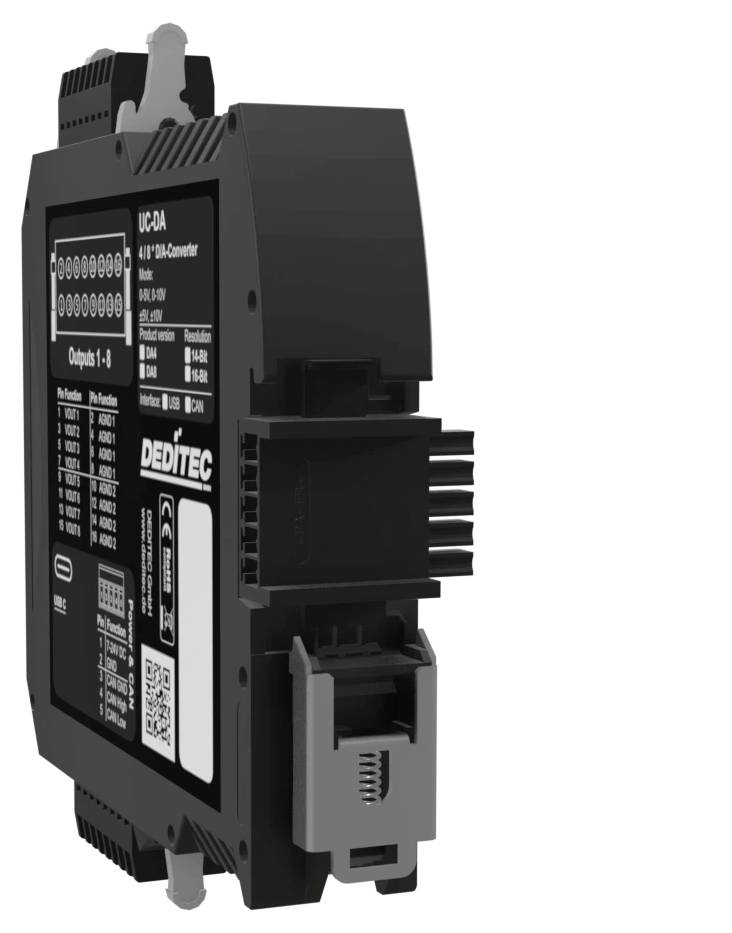

Das UC‑CAN‑DA8 ist ein leistungsstarker CAN analog Konverter mit 8 präzisen D/A‑Kanälen zur Ausgabe von Signalspannungen. Ideal für Industrie‑Automatisierung und flexible Signalbereitstellung. Typische Anwendungen sind die Simulation von Sensorsignalen in Prüfständen sowie die Ansteuerung analoger Aktoren in CAN‑basierten Steuerungen. Robust, galvanisch getrennt und perfekt für anspruchsvolle Mess‑ und Testumgebungen.
Ausführung
- M2M Funktionalität
- automatischer CAN-RX/TX-Modus
- RAW CAN
- J1939 Protokoll
- Kostenlose Konfigurations- und Testsoftware
- Ethernet-Konfigurationsschnittstelle
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Lieferumfang
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
