Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A Wandler CAN, USB-C® Anzahl digitale Ausgänge: 0 Anzahl digitale Eingän

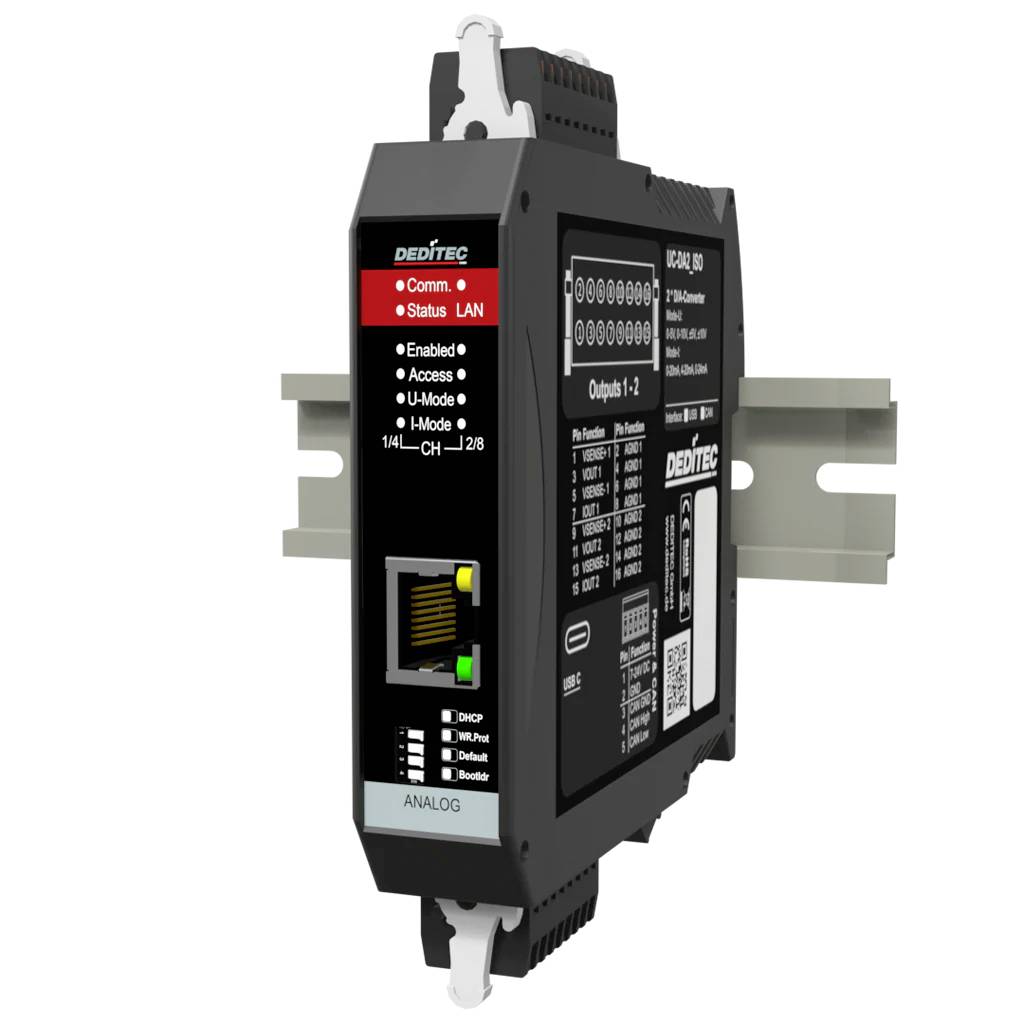

Schwarzes DIN-Schienen-Industrie-Netzwerkmodul mit roten Status-LEDs, Ethernet-Anschluss und 'DEDiTEC'-Beschriftung, dargestellt in 3D-Produktansicht.

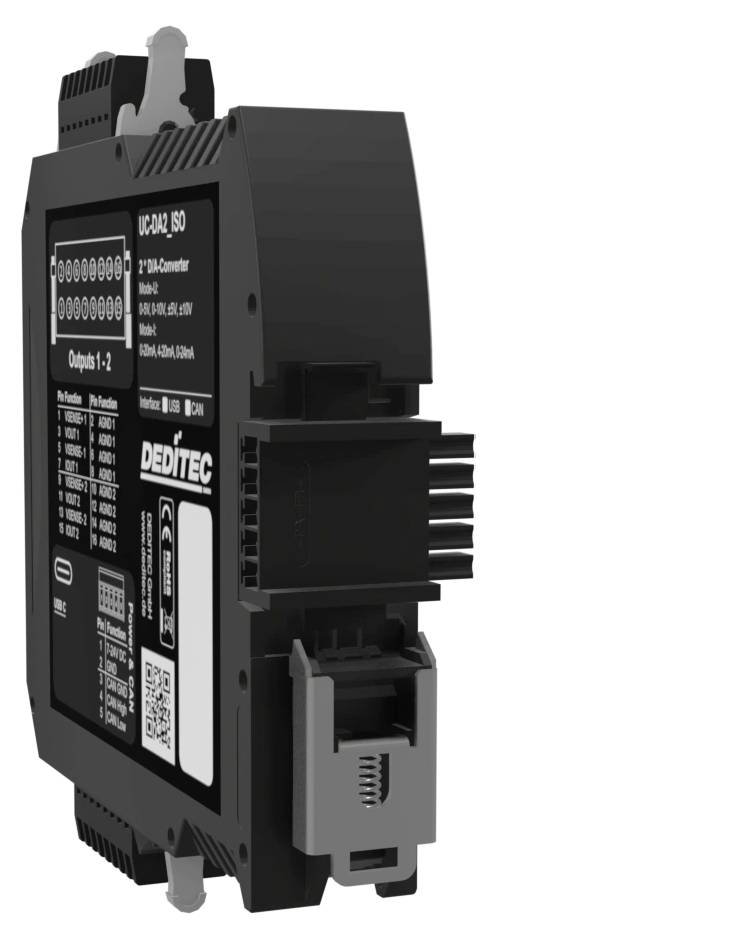

Schwarzes industrielles DIN-Schienen-Elektronikmodul mit Anschlussport und gedruckten Beschriftungen, dargestellt in einer Dreiviertelsicht auf weißem Hintergrund.
Frontansicht einer schwarzen Dell EMC-Stromverteilungseinheit oder eines Netzwerkgeräts mit mehreren Anschlüssen und Status-LEDs, gekennzeichnet mit „Dell EMC" und „Comms - Status - LAN".
1/3
Produkt-Art
D/A Wandler
Schnittstellen
CAN
USB-C®
Anzahl Relais-Ausgänge
0
Typ
UC-CAN-E-DA2-16ISO
Betriebsspannung
24 V/DC
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 5. Nov.
Anzahl
Gesamt (CHF 599.95 / Stück)
CHF 599.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UC-CAN 16-Bit D/A Wandler – 2-Kanal CAN-Bus Modul mit galvanischer Trennung - mit Ethernet-Konfigurationsschnittstelle

  • Ethernet 10/100 Mbit/s
  • Unterstützte Protokolle: HTTP, UDP, TCP, DHCP, Modbus-TCP
  • Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface, offengelegtes TCP-Protokoll, Modbus-TCP
  • Verschlüsselte Ethernet Kommunikation möglich
  • Offenes Standard- oder Modbus TCP-Protokoll
  • Webinterface und App (Smartphone und Tablet)
  • Verbindung per Wi-Fi möglich
  • WPS-Funktion
  • CAN D/A Wandler für analoge Sollwertausgabe über CAN-Bus
  • 2 D/A-Kanäle mit je 16-Bit Auflösung
  • Spannungsausgänge: 0–5 V, 0–10 V / 0..10V, ±5 V, ±10 V
  • Stromausgänge: 0–20 mA, 4–20 mA, 0–24 mA
  • Galvanische Trennung der D/A-Kanäle untereinander bis max. 1000 V AC
  • Galvanische Trennung zur Spannungsversorgung bis max. 500 V AC
  • CAN 2.0A / CAN 2.0B mit Bitraten von 10 kbit/s bis 1 Mbit/s
  • Offenes CAN-Protokoll und Auto-TX/RX-Modus
  • Wandlungszeit des D/A-Wandlers: 10–12 µs
  • Versorgungsspannung: +12 V bis +24 V DC
  • Montage auf Hutschiene 35 x 7,5 mm
  • Zwei analoge D/A-Ausgänge für präzise Spannungs- und Stromsignale über CAN-Bus
  • 16-Bit Auflösung für fein abgestufte Sollwertvorgaben
  • Ausgangsbereiche für gängige Industrie- und Normsignale wie 0–10 V und 4–20 mA
  • Relative Genauigkeit: min. -16 LSB / max. +16 LSB
  • Temperaturdrift des Skalenendwerts: ±1 ppm / °C
  • Wandlungszeit: 10–12 µs für schnelle D/A-Ausgabe in Steuerungs- und Regelanwendungen
  • CAN-Schnittstelle über 9-polige D-Sub-Buchse
  • Unterstützung von CAN 2.0A und CAN 2.0B
  • Galvanisch getrennte CAN-Schnittstelle bis 500 V
  • Offenes CAN-Protokoll zur Integration in bestehende CAN-Bus-Architekturen
  • Auto-TX/RX-Modus zur automatischen Verarbeitung von CAN-Paketen

Technische Daten

  • Galvanische Trennung: Bis 500 V (getrennt gegen das System und untereinander)
  • Besonderheiten: Unterstützt M2M (Machine-to-Machine) und Event-Control zur autonomen Signalverarbeitung.
Produkt-Art

D/A Wandler

Schnittstellen

CAN

USB-C®

Typ

UC-CAN-E-DA2-16ISO

Betriebsspannung

24 V/DC

Betriebsspannung (Details)

7 V DC bis 24 V DC

Höhe

120 mm

Länge

111 mm

Breite

22.5 mm

Module max.

64

Anzahl analoge Eingänge

0

Anzahl digitale Eingänge

0

Anzahl digitale Ausgänge

0

Anzahl Relais-Ausgänge

0

Abm.

(L x B x H) 111 x 22.5 x 120 mm

Kontroll-LEDs

Ja

Herst.-Teilenr.

UC-CAN-E-DA2-16ISO

Montageart (Details)

DIN-Hutschiene (Tragschiene 35 x 7,5 mm) mit optionalem T-Bus / DIN-Rail-Verbinder zur Bus-Kopplung

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A Wandler CAN, USB-C® Anzahl digitale Ausgänge: 0 Anzahl digitale Eingän

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A Wandler CAN, USB-C® Anzahl digitale Ausgänge: 0 Anzahl digitale Eingän

Beschreibung

Der UC-CAN 16-Bit D/A Wandler ist ein 2-Kanal-CAN-Bus-Modul zur präzisen Ausgabe analoger Sollwerte in Industrie-, Automatisierungs-, Mess- und Regeltechnik. Als CAN-D/A-Wandler setzt das Modul CAN-Kommunikation in analoge Spannungs- oder Stromsignale um und stellt zwei galvanisch getrennte D/A-Ausgänge mit 16-Bit-Auflösung bereit. Unterstützt werden 0–5 V, 0–10 V, ±5 V und ±10 V sowie 0–20 mA, 4–20 mA und 0–24 mA. Die Wandlungszeit von 10–12 µs ermöglicht zeitkritische Steuerungs- und Regelaufgaben, etwa für Aktoren, Ventile, Frequenzumrichter, Prüfstände und verteilte CAN-Systeme.

Ausführung

  • I-Mode
  • U-Mode
  • M2M Funktionalität
  • automatischer CAN-RX/TX-Modus
  • RAW CAN
  • J1939 Protokoll
  • Kostenlose Konfigurations- und Testsoftware
  • Ethernet-Konfigurationsschnittstelle
  • Versorgungsspannung: +7 V bis +24 V DC
  • Steckbare Federleisten mit Verriegelungsmechanik
  • Montage auf Hutschiene 35 mm x 7,5 mm
  • Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
  • Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Lieferumfang

  • 5 poliger Steckverbinder
  • 2x 16 poliger Steckverbinder
  • Betätigungswerkzeug für Wago Steckverbinder
  • DIN-Rail Verbinder

Systemvoraussetzungen

  • Windows,Linux
