Name: Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D Wandler CAN Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 0 An
Brand: Deditec
SKU: 3796612
Availability: BackOrder

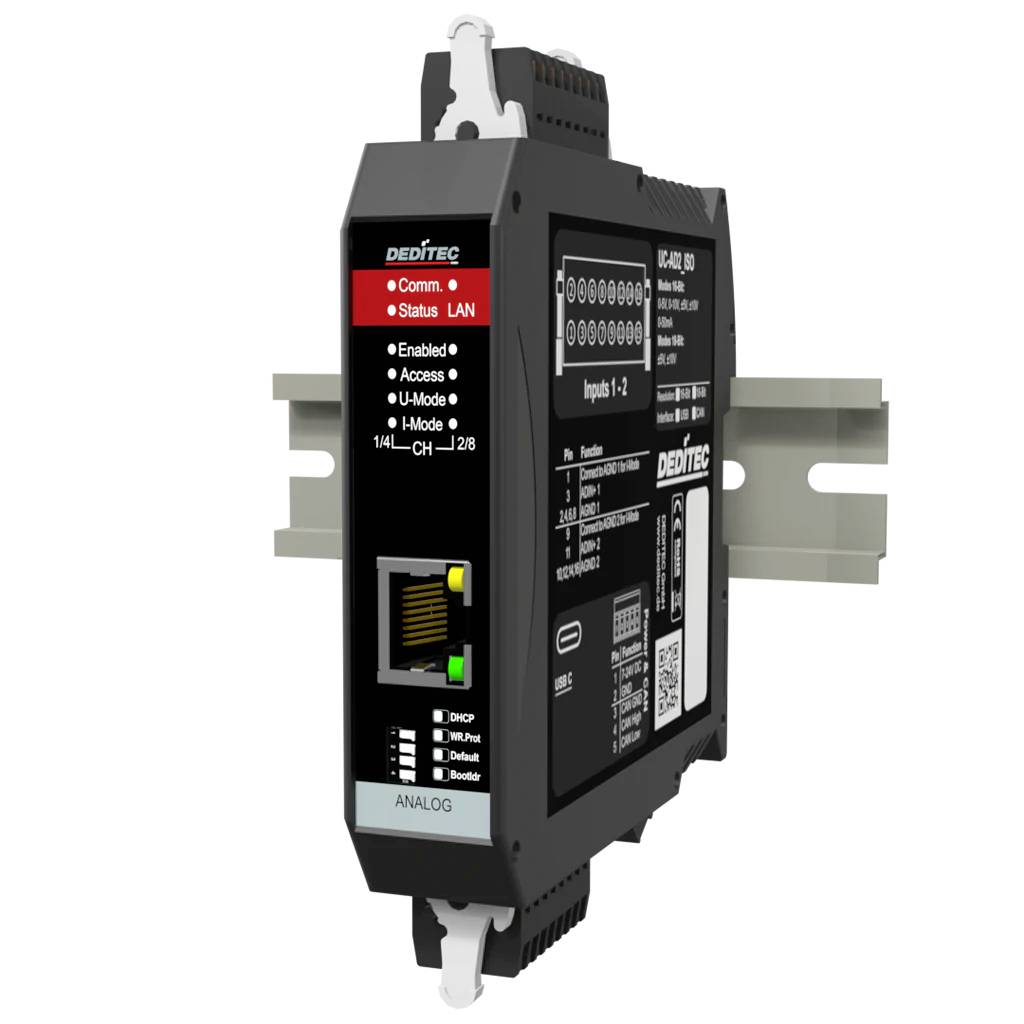

Schwarzes DIN-Schienen-Industrie-Ein-/Ausgabemodul mit Status-LEDs und aufgedruckten Verdrahtungs-/Anschlussbezeichnungen auf der Vorder- und Seitenfläche.

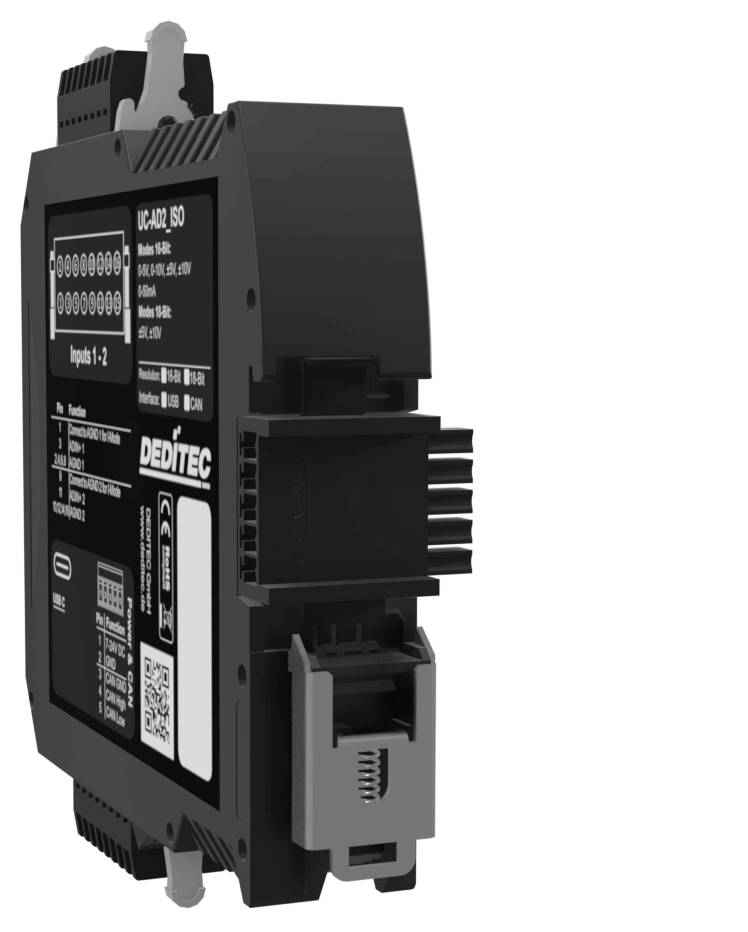

Schwarzes industrielles DIN-Schienen-Relaismodul mit beschrifteter Frontplatte und Steckverbinder, auf weißem Hintergrund dargestellt.

Schwarzes Server-Modul mit vorderer Statusanzeige, Beschriftung "DeFiRe", farbigen Anzeigelampen und Schachtplätzen für Laufwerke, vertikal angezeigt.

1/3

Produkt-Art

A/D Wandler

Schnittstellen

CAN

Anzahl Relais-Ausgänge

Typ

UC-CAN-E-AD2-16ISO

Betriebsspannung

7 V/DC

24 V/DC

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 9. Nov.

Anzahl

Stück

Gesamt (CHF 674.95 / Stück)

CHF 674.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CAN 16-Bit A/D Industrie Modul mit galvanischer Trennung optimal für Prüfstände - mit Ethernet-Konfigurationsschnittstelle

CAN-Interface nach ISO 11898
Offenes CAN Protokoll (RAW CAN)
Automatischer Sende- / Empfangsmodus (TX/RX)
Galvanisch getrennt bis 500 V
Ethernet 10/100 Mbit/s
Unterstützte Protokolle: HTTP, UDP, TCP, DHCP, Modbus-TCP
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface, offengelegtes TCP-Protokoll, Modbus-TCP
Verschlüsselte Ethernet Kommunikation möglich
Offenes Standard- oder Modbus TCP-Protokoll
Webinterface und App (Smartphone und Tablet)
Verbindung per Wi-Fi möglich
WPS-Funktion
Ausführung: single ended
16-Bit Auflösung jeder Kanal
Spannungsbereiche: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
Strombereiche: 0-20 mA, 4-20 mA, 0-24 mA
Galvanische Trennung Kanal zu Kanal: max. 1 kV AC
Galvanische Trennung zur Spannungsversorgung: max. 500 V
Wandlungsrate A/D-Wandler: 4 µs
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Technische Daten

Auflösung: 16-Bit A/D-Wandler mit galvanischer Trennung
Anschlussart: Fehlsteckgeschützte WAGO-Steckverbinder

Produkt-Art: A/D Wandler

Schnittstellen: CAN

Typ: UC-CAN-E-AD2-16ISO

Betriebsspannung: 7 V/DC
24 V/DC

Betriebsspannung (Details): 7 V/DC bis 24 V/DC

Höhe: 120 mm

Länge: 111 mm

Breite: 22.5 mm

Module max.: 1

Anzahl analoge Eingänge: 2

Anzahl digitale Eingänge: 0

Anzahl digitale Ausgänge: 0

Anzahl Relais-Ausgänge: 0

Abm.: (L x B x H) 111 x 22.5 x 120 mm

Kontroll-LEDs: Ja

Herst.-Teilenr.: UC-CAN-E-AD2-16ISO

Montageart (Details): Hutschienenmontage (Tragschiene TS 35 x 7,5 mm)

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796612 Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D Wandler CAN Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 0 An

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796612 Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D Wandler CAN Anzahl digitale Ausgänge: 0 Anzahl digitale Eingänge: 0 An

Beschreibung

Das UC‑CAN A/D‑Modul bietet 2 galvanisch getrennte 16/18‑Bit‑Eingänge zum präzisen Messen von Spannungen und Strömen über eine offene CAN‑Schnittstelle. Ideal für Industrie‑Applikationen und Prüfstände, z. B. zur Erfassung von Sensorsignalen oder zur Überwachung von Prozessgrößen. Dank Auto‑RX/TX‑Modus und robustem Design eignet sich das Modul perfekt für zuverlässige Messaufgaben in CAN‑basierten Systemen.

Ausführung

I-Mode
U-Mode
M2M Funktionalität
automatischer CAN-RX/TX-Modus
RAW CAN
J1939 Protokoll
Kostenlose Konfigurations- und Testsoftware
Ethernet-Konfigurationsschnittstelle
Versorgungsspannung: +7 V bis +24 V DC
Steckbare Federleisten mit Verriegelungsmechanik
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Lieferumfang

5 poliger Steckverbinder
2x 16 poliger Steckverbinder
Betätigungswerkzeug für Wago Steckverbinder
DIN-Rail Verbinder

Systemvoraussetzungen

Windows,Linux
