Name: Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-Modul CAN, USB Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 0 Anzah
Brand: Deditec
SKU: 3816751
Availability: BackOrder

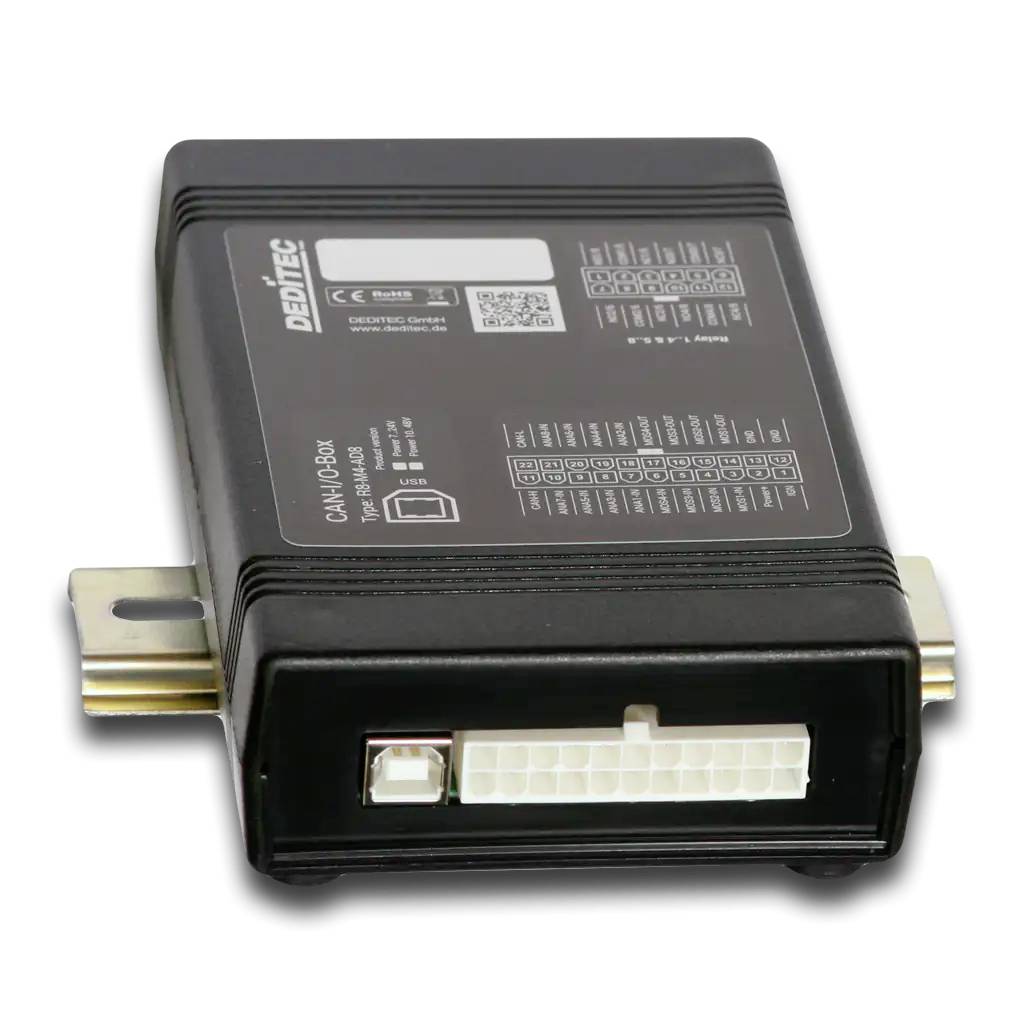

Schwarzes Elektronik-Steuermodul für Kfz mit Metallmontagelaschen und weißen Steckverbinder-Anschlüssen, vor einem schlichten weißen Hintergrund gezeigt.

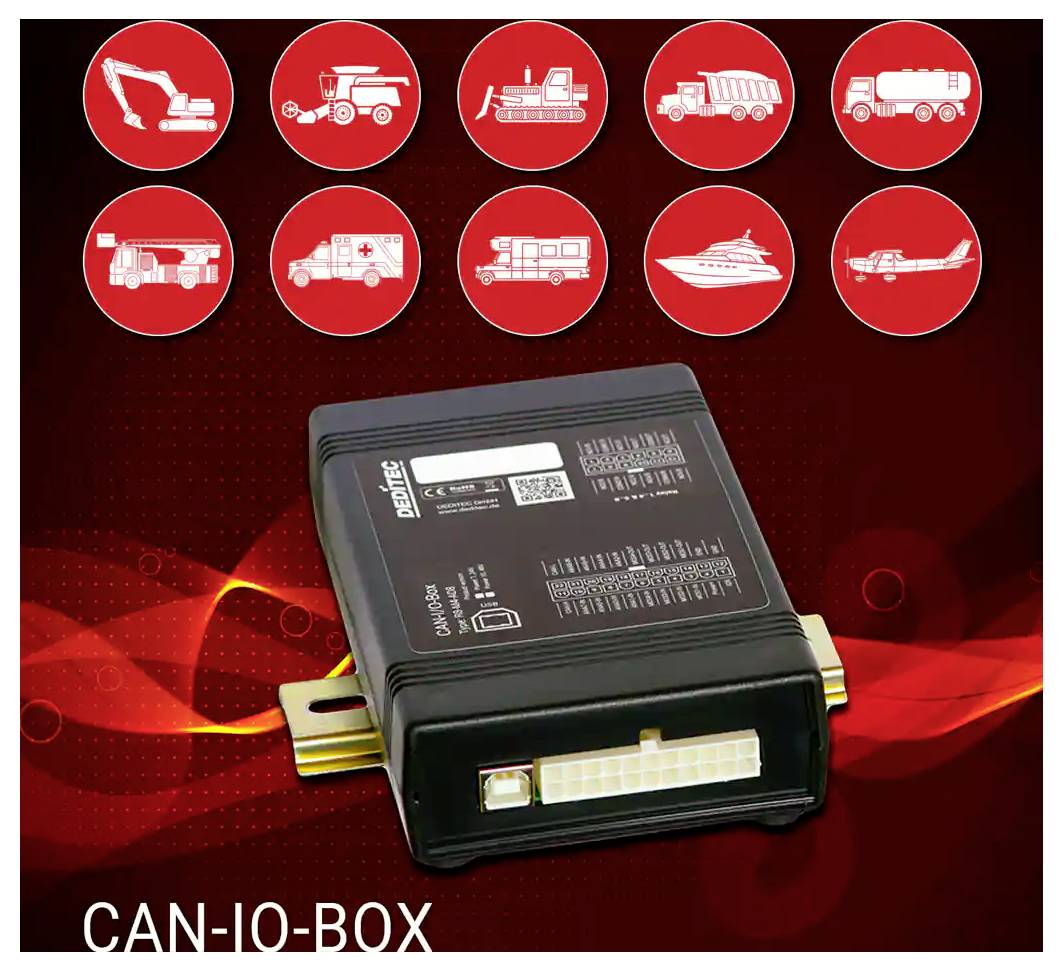

Schwarzes CAN-IO-BOX-Steuermodul, das auf rotem Hintergrund mit Symbolen für angeschlossene Fahrzeuge und Maschinen darüber angezeigt wird.

1/2

Produkt-Art

I/O-Modul

Schnittstellen

CAN

USB

Anzahl Relais-Ausgänge

Typ

CB-R8-M4-AD8_24

Betriebsspannung

24 V DC/AC

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 329.95 / Stück)

CHF 329.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CAN Box I/O-Modul für Fahrzeuge und mobile Maschinen mit Relais, MOSFET und Analogeingängen

CAN 2.0A / CAN 2.0B nach ISO 11898
Offenes CAN-Protokoll mit Bitraten von 10 kbit/s bis 1 Mbit/s
Galvanisch getrennte CAN-Schnittstelle bis 500 V rms
USB-Schnittstelle Typ B zur Konfiguration über PC oder Notebook
8 Umschaltrelais für digitale Schaltaufgaben
4 P-Channel-MOSFET-Ausgänge für DC-Schaltaufgaben
8 analoge Eingänge mit 12-Bit-Auflösung und 0–18 V Spannungsbereich
Auto TX/RX für automatisches Senden und Empfangen von CAN-Paketen
M2M-CAN, Event-Control, A/D-Filter und Fail-Safe-/Timeout-Funktion
24-V- und 48-V-Varianten, optional mit Montageschiene

Technische Daten

CAN 2.0A / 2.0B nach ISO 11898 (Baudraten von 10 kbit/s bis 1 Mbit/s)
MOSFET-Ausgänge: Max. 9 A Schaltstrom (DC), bis 144 W Schaltleistung
Integrierte Logikfunktionen: Event-Control, Fail-Safe/Timeout-Schutz, M2M-CAN, softwareseitiger A/D-Filter

Produkt-Art: I/O-Modul

Schnittstellen: CAN
USB

Typ: CB-R8-M4-AD8_24

Betriebsspannung: 24 V DC/AC

Betriebsspannung (Details): 7 – 30 V DC

Höhe: 36.2 mm

Länge: 147.6 mm

Breite: 92.5 mm

Anzahl analoge Eingänge: 8

Anzahl digitale Eingänge: 0

Anzahl digitale Ausgänge: 4

Anzahl Relais-Ausgänge: 8

Abm.: (L x B x H) 147.6 x 92.5 x 36.2 mm

Kontroll-LEDs: Ja

Herst.-Teilenr.: CB-R8-M4-AD8_24

Montageart (Details): Gehäusemontage / Schraubmontage (optional mit Hutschiene/Montagewinkel)

Relais-Leistung: 9 A

Dokumente & Downloads

Datenblatt

Datenblatt 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-Modul CAN, USB Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 0 Anzah

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-Modul CAN, USB Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 0 Anzah

Beschreibung

Die DEDITEC CAN Box CB-R8-M4-AD8/_M ist ein CAN I/O-Modul für Fahrzeuge, Sonderfahrzeuge, mobile Maschinen und industrielle CAN-Netzwerke. Sie verbindet CAN 2.0A/2.0B, USB-Konfiguration, Relaisausgänge, MOSFET-Ausgänge und analoge Eingänge in einem kompakten Modul für dezentrale Schalt-, Mess- und Steuerungsaufgaben.

Ausführung

M2M Funktionalität
automatischer CAN-RX/TX-Modus
RAW CAN
J1939 Protokoll
Kostenlose Konfigurations- und Testsoftware
USB-Konfigurationsschnittstelle
Event-Control für einfache Wenn-Dann-Steuerungsaufgaben direkt im Modul
Fail-Safe-/Timeout-Funktion für definierte Ausgangszustände bei Kommunikationsausfall

Lieferumfang

USB-Kabel A-Stecker auf B-Stecker
50 x Crimpkontakte
2 x 12 poliger Crimpstecker
1 x 22 poliger Crimpstecker

Systemvoraussetzungen

Windows,Linux
