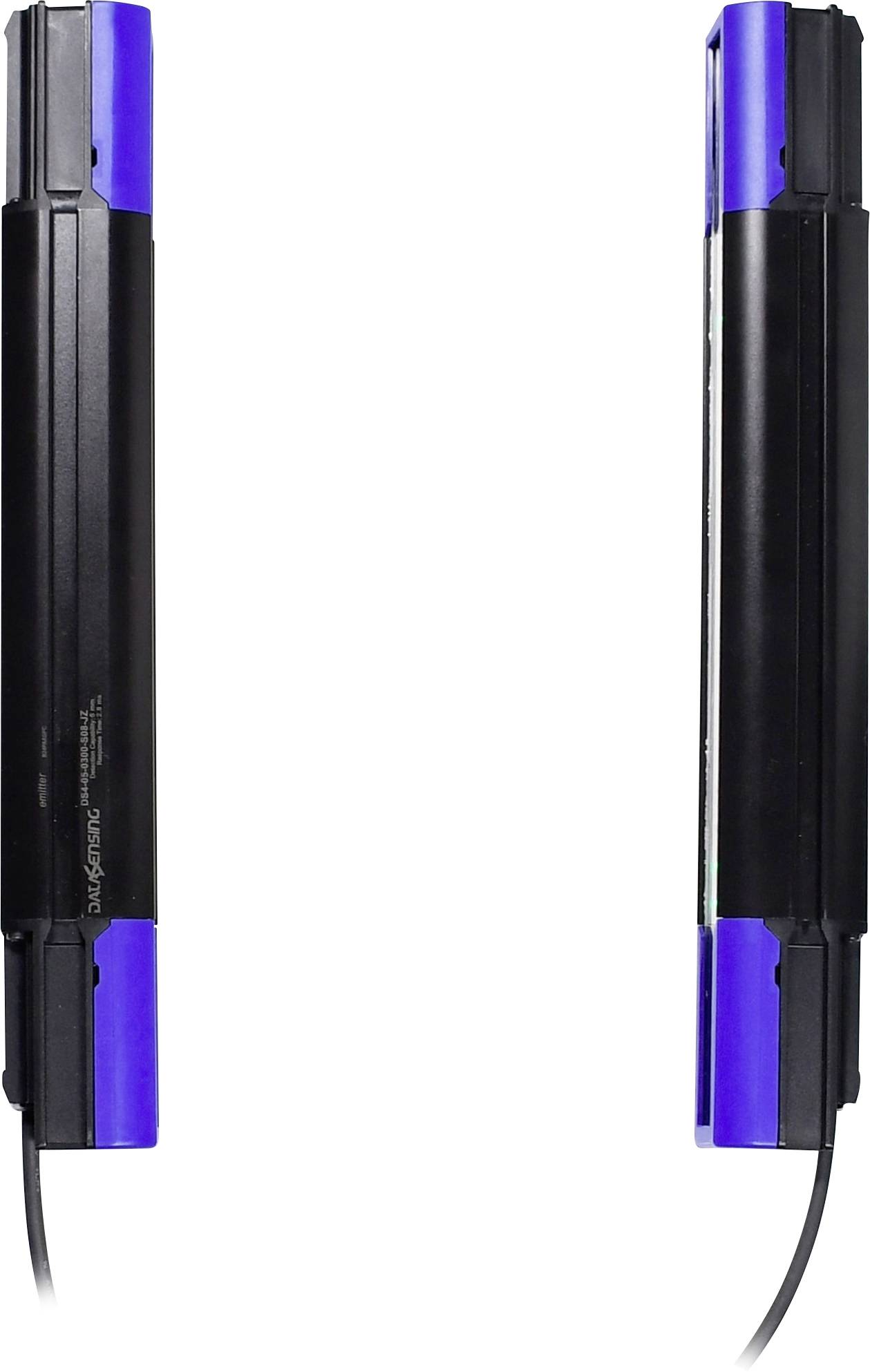

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 300 mm 24 V/DC Anzahl Strahlen: 12
Produkt-Art
Lichtgitter
Länge
40 mm
Höhe
309 mm
Typ
DS4
Ausführung
Empfänger
Sender
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 2'149.95 / Stück)
CHF 2'149.95
zzgl. CHF 17.00
inkl. MwSt.
Sperrgutzuschlag ohne weitere Versandkosten
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
DS4 Standard Detektions- und Mess-Lichtgitter
- IO-Link-Konfiguration
- Kabellose Programmierung via AppGUI
- Gekreuzte oder parallele Strahlen möglich
Unser Service für Sie
Technische Daten
- Gehäuse aus Aluminium
- Optikfenster aus PMMA
- Produkt-Art
Lichtgitter
- Typ
DS4
- Ausführung
Empfänger
Sender
- Anwendungsgebiet
Personenschutz
- Besonderheiten
Mit Gehäuse
- Betriebsspannung
24 V/DC
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannung max.
28.8 V/DC
- Betriebsspannungsbereich
19.2 - 28.8 V/DC
- Max. Stromaufnahme
360 mA
- Ansprechzeit
1.36 s
- Schaltspannung (max.)
28.8 V/DC
- Schaltstrom (max.)
100 mA
- Auflösung optisch
25 x 25 mm
- Kleinstes zu erkennendes Objekt (Durchmesser)
25 mm
- Anschluss
Stecker M12, 5 polig
Stecker M12, 8 polig
- Kabellänge
200 mm
- Sendertyp
LED Infrarot
- Wellenlänge
850 nm
- Reichweite (min.)
200 mm
- Reichweite (max.)
13 m
- Ausgänge
Analog
Digital
IO-Link
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Ausgangsstrom
100 A
- Zulassungen (Sensoren)
CE
cULus
- Strahlen
12
- Strahlenabstand
25 mm
- Schutzfeldbreite (min.)
200 mm
- Schutzfeldbreite (max.)
13000 mm
- Schutzfeldhöhe
300 mm
- Höhe Aluprofil
309 mm
- Gesamt-Höhe
309 mm
- Inhalt
1 St.
IP65
IP67
- Länge
40 mm
- Breite
35 mm
- Höhe
309 mm
- Abm.
(L x B x H) 40 x 35 x 309 mm
- Min. Temperatur
-30 °C
- Max. Temperatur
55 °C
- Nennspannung
24 V/DC
Dokumente & Downloads
Datenblatt
Datenblatt 3760094 Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 300 mm 24 V/DC Anzahl Strahlen: 12
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3760094 Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 300 mm 24 V/DC Anzahl Strahlen: 12
Beschreibung
Vielseitiger Flächensensor zum Erfassen und Messen in verschiedenen industriellen Anwendungen, bequem konfigurierbar über IO-Link oder Wi-Fi.
Lieferumfang
- Sender
- Empfänger
