Chauvin Arnoux C.A 762 Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik

Spannungsprüfer mit digitaler Anzeige von Spannungswerten. Zeigt Messwerte in Volt und Bereiche für Gleich- und Wechselstrom. Zwei Messleitungen.

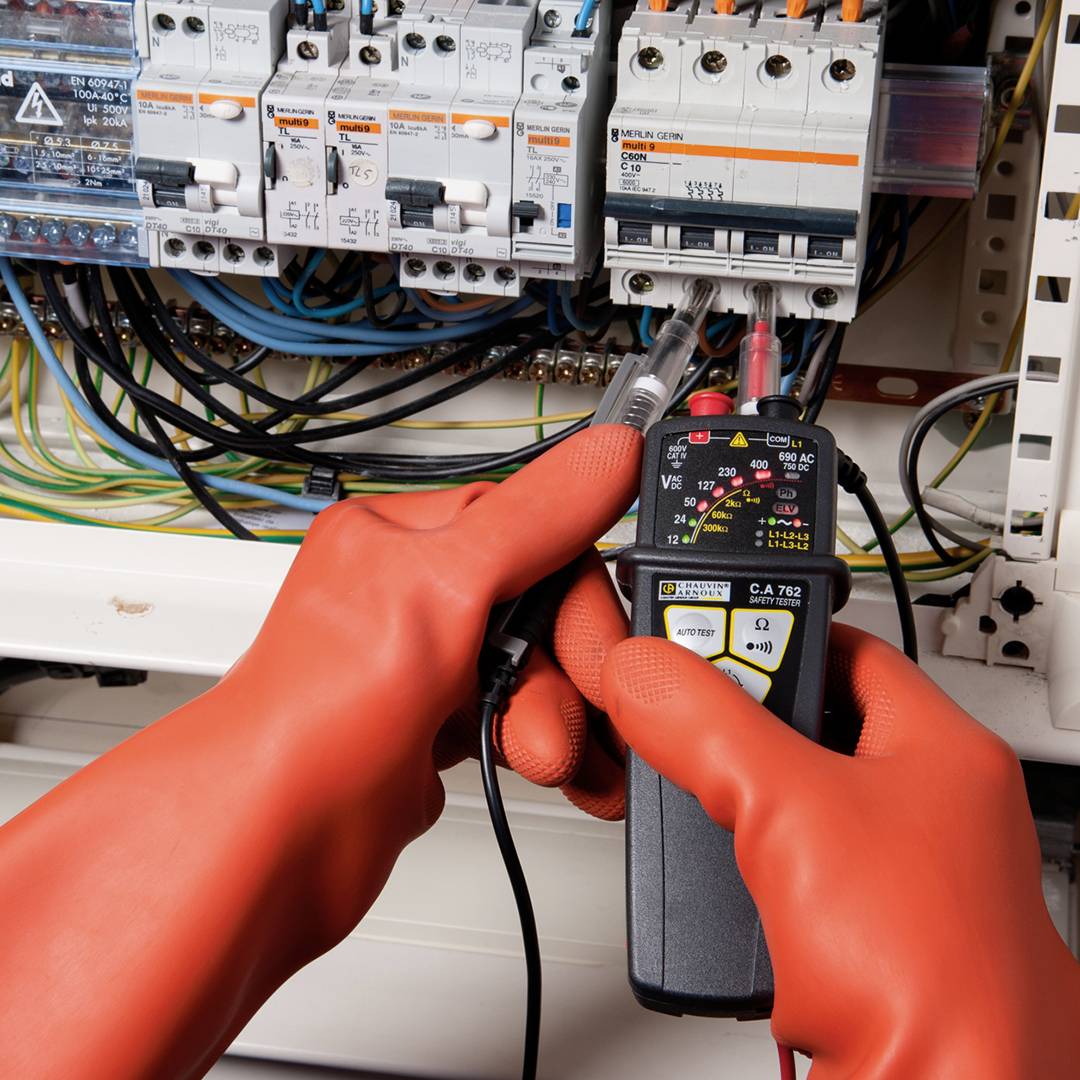

Elektriker mit orangefarbenen Handschuhen misst Spannung in einem Sicherungskasten. Es zeigt präzise Arbeit mit einem Messgerät.

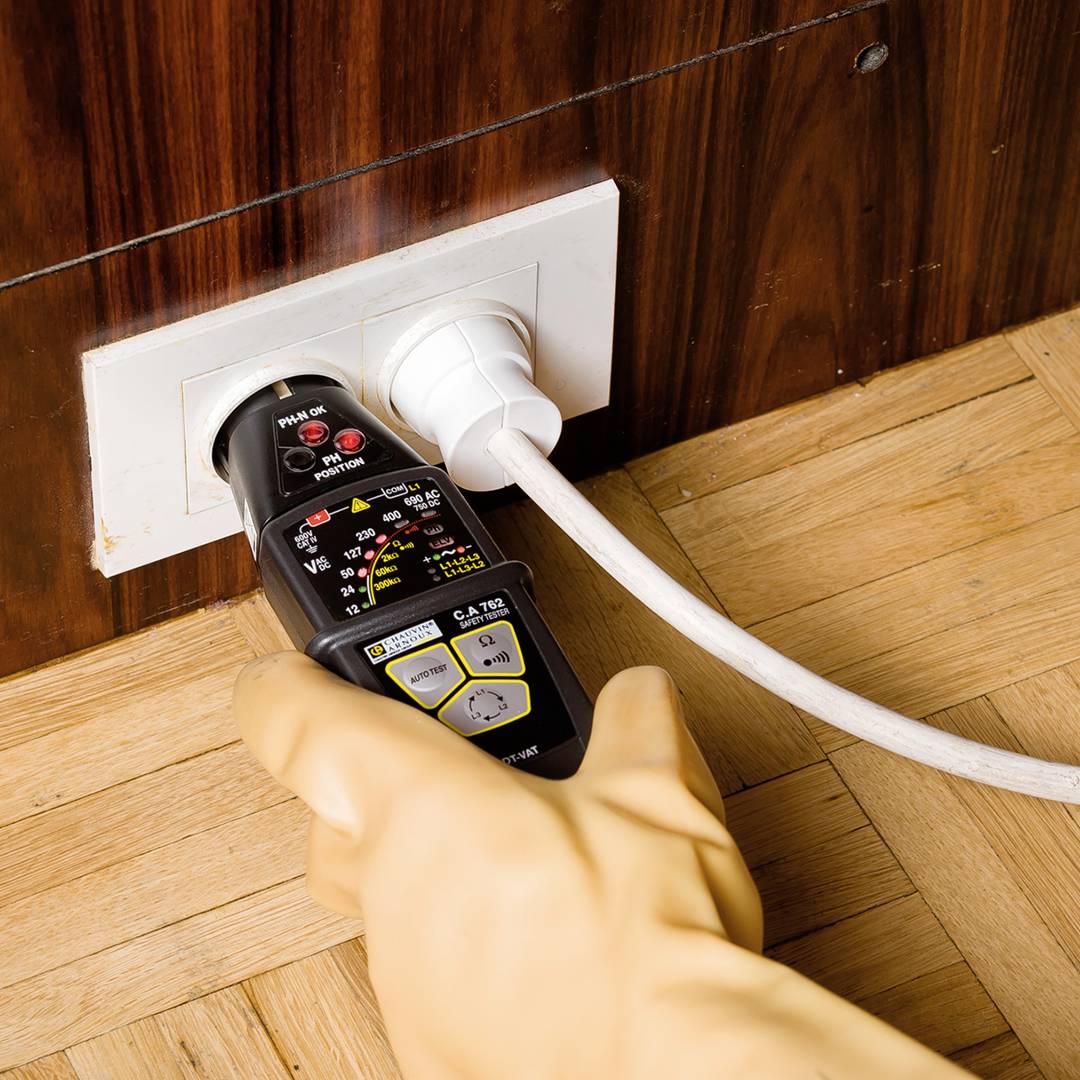

Person mit gelbem Gummihandschuh benutzt ein digitales Spannungsprüfgerät in einer Steckdose zur Überprüfung der Stromversorgung.

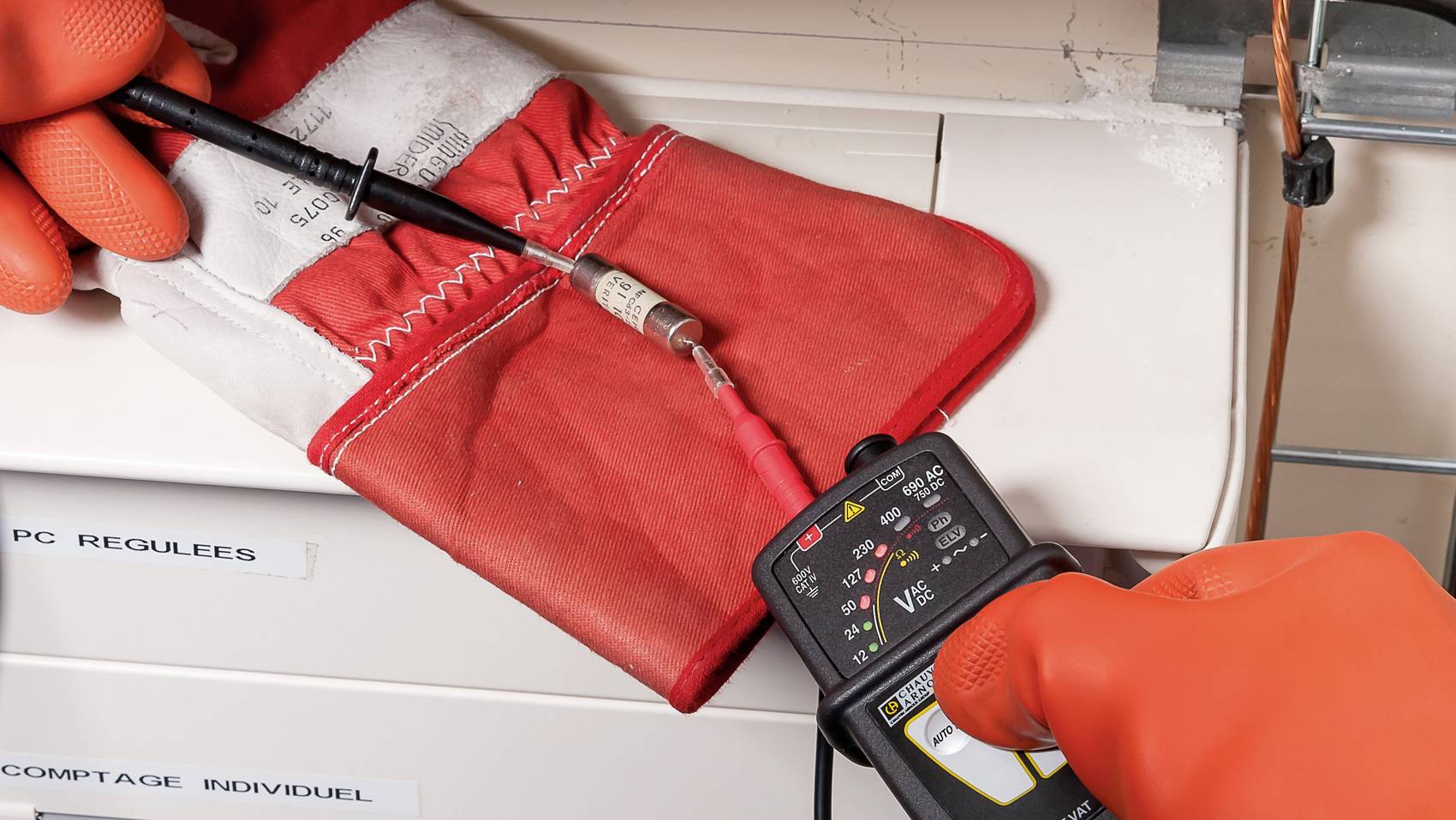

Eine Person mit orangefarbenen Handschuhen misst mit einem Multimeter die Spannung eines Kabels, das in einem roten Schutzband eingewickelt ist.

1/4

Datenblatt (PDF)

Sofort-Lieferung Mi., 23. Sept.

4 Stück

Anzahl

Stück

Gesamt (CHF 103.56 / Stück)

CHF 103.56

zzgl. MwSt.

nur CHF 13.93

Nur noch 4 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CA 762 Spannungsprüfer

Zweipoliger Spannungsprüfer mit LED-Anzeige zur normgerechten Überprüfung der Spannungsfreiheit
Vollständiger Selbsttest integriert
Spannungsprüfung bis 690 V AC / 750 V DC
Abnehmbare Prüfspitzen und Messleitungen zum einfachen Auswechseln je nach Anwendung
Außenleitererkennung mit nur einer Prüfspitze
Mit Drehfeldrichtungsanzeige bis 400 Hz und erweiterter Durchgangsprüfung

Technische Daten

Spannungsprüfung
Spannungen:
12 V ≤ U ≤ 690 VAC
12 V ≤ U ≤ 750 VDC
Frequenzen: DC, 16 2/3 Hz bis 800 Hz
Eingangsimpedanz: 400 kΩ
Max. Scheitelstrom: 3,5 mARMS
Polaritätsanzeige: Ja
Anzeige gefährlicher Spannungen:
Die rote LED (Extra Low Voltage) leuchtet, sobald die Spannung eine ungefährliche Kleinspannung
übersteigt und blinkt umso schneller, je höher die anliegende Spannung ist
Anzeige Außenleiter / Neutralleiter:
bei mehr als 50 V (45 - 65 Hz)
bei mehr als 150 V (16 2/3 Hz - 45 Hz)
Akustische Durchgangsprüfung:
Ansprechschwelle: 100 Ω typisch (150 Ω max.)
Erweiterte Durchgangsprüfung: 2 kΩ, 60 kΩ, 300 kΩ
Prüfstrom: ≤ 1 mA
Leerlaufspannung: ≤ 3,3 V
Schutz: bis 1000 V
Drehfeldrichtungsanzeige: 2-Leiter-Verfahren
Spannung L-L: 50 V ≤ U ≤ 690 VAC
Frequenz: zwischen 45 Hz und 400 Hz
Akustisches Signal: Unterbrochener Ton bei Spannungserkennung, Dauerton bei Durchgangsprüfung
Normen und elektrische Sicherheit:
IEC 61010 600 V CAT IV
IEC 61243-3 für Spannungsprüfer
IEC 61326-1, Emissivität und Immunität im industriellen Umfeld
Schutzart des Gehäuses:
Gehäuse: IP65
Prüfspitzen (je nach Option und Artikel-Nr.): IP2X
Klimabedingungen Benutzung von -15 °C bis +45 °C / 20 % bis 95 % rel. Feuchte
Stromversorgung 2 Batterien 1,5 V (AAA oder LR3)
Batteriebetriebsdauer: 7 000 Messungen zu je 10 s

Produkt-Art: Zweipoliger Spannungsprüfer

Messfunktion: Drehfeldprüfung
Durchgangsprüfung
Phasenprüfung

Anzeige: LED
Akustik

Messbereich V/AC: 12 bis 690 V

Messbereich V/DC: 12 bis 750 V

Messkategorie: CAT IV 600 V

: IP65

: Werksstandard (ohne Zertifikat)

Abm.: (L x B x H) 163 x 64 x 40 mm

Gewicht: 210 g

Messbereich V/AC max.: 690 V

Messbereich V/AC min.: 12 V

Messbereich V/DC max.: 750 V

Messbereich V/DC min.: 12 V

Breite: 64 mm

Höhe: 40 mm

Länge: 163 mm

Typ: C.A 762

Dokumente & Downloads

Datenblatt

Datenblatt 1432156 Chauvin Arnoux C.A 762 Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1432156 Chauvin Arnoux C.A 762 Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik

Beschreibung

Der Spannungsprüfer (VAT) CA 762 ist ein unverzichtbares Hilfsmittel für jeden Elektriker, um vor einem Eingriff in eine ans Netz angeschlossene Elektroanlage die Spannungsfreiheit zu prüfen. Er erfüllt die Norm IEC 61243-3 Ausg. 3 und kann daher bei allen Außen- und Innen-Anlagen der Kategorie 600 V CAT IV verwendet werden. Um bestimmte, in einigen Ländern geltende Normen und Vorschriften zu erfüllen, gibt es zwei Bestellnummern - mit und ohne IP2X-Zubehör. Der CA 762 verfügt mit der ELV-LED, die blinkt, sobald eine Spannung von mehr als 50 VAC oder 120 VDC anliegt, über ein redundantes Sicherheitssystem.
Beim umfassenden Selbsttest des CA 762 erfolgt eine Prüfung der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und des einwandfreien Zustands der Messleitungen. Die Prüfspitze und die Leitungen sind abnehmbar. Mit dem optionalen Adapter CA 753 können Prüfung an Schukosteckdosen schnell und einfach erfolgen.

Lieferumfang

1 schwarze Prüfspitze Ø 2 mm mit durchsichtiger Schutzkappe und Anschlusskabel 0,85 m lang
1 rote Prüfspitze Ø 2 mm mit durchsichtiger Schutzkappe
1 Handschlaufe
2 Batterien 1,5 V LR03/AAA
1 Bedienungsanleitung in 5 Sprachen
