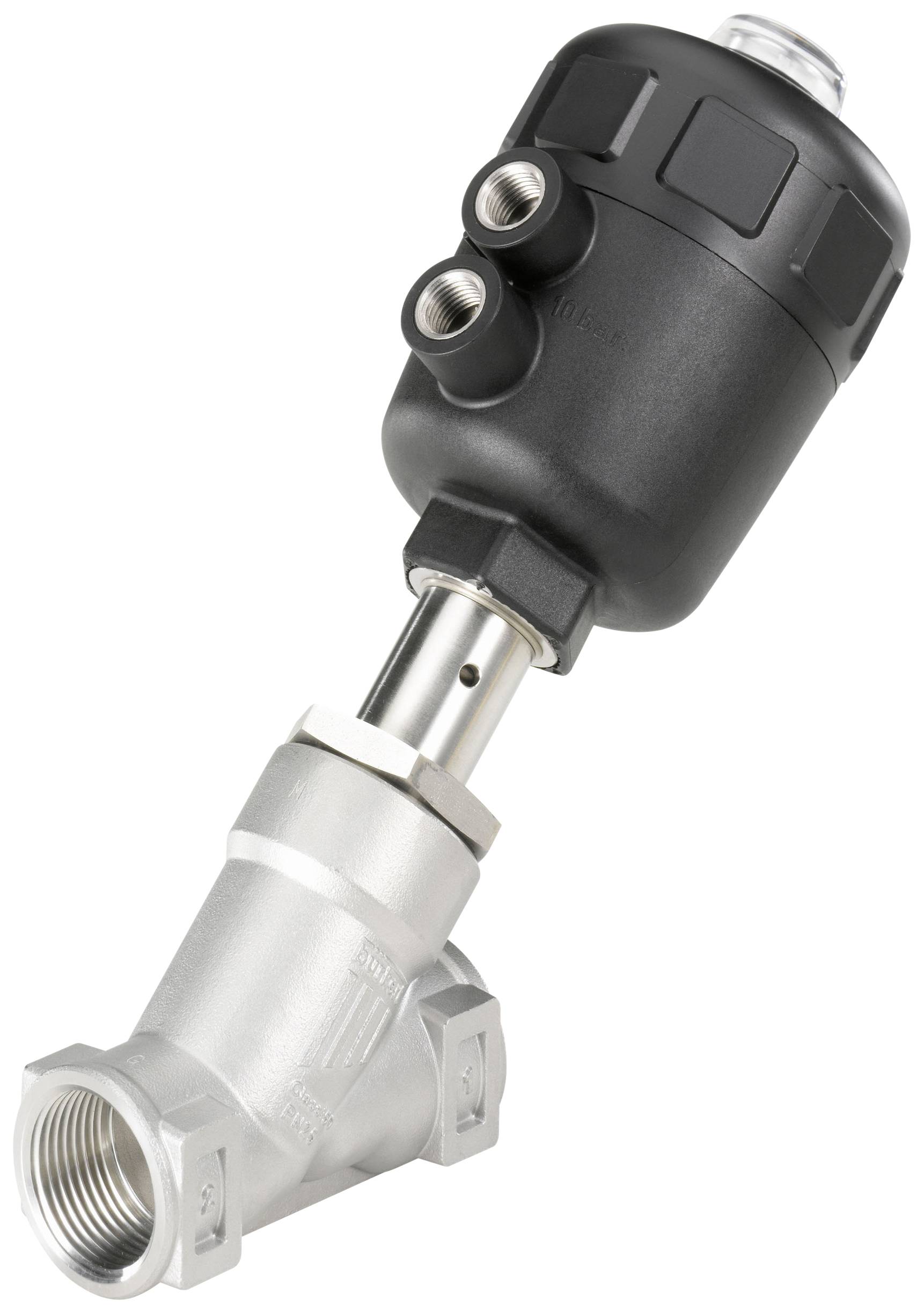

Bürkert Luftgesteuertes Ventil 178856 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 394.03 / Stück)
CHF 394.03
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Schrägsitzventil für Medien bis +180 °C, Muffenanschluss
- Für Medien bis +180 °C
- Hohe Durchflusswerte
- Hohe Lebensdauer
- Optische Stellungsanzeige serienmäßig
- Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
- Minimaler Steuerluftverbrauch durch Füllkörper
- Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
- Optimierte Antriebskombination für Gase und Dampf
- PPS-Kopf für heiße Umgebungen
Technische Daten
- Leitungsanschluss G 1"
- Nennweite 25 mm
- Antriebsgröße Ø 63 mm
- Kv-Wert 18,0 m³/h
- Steuerdruck siehe Druckdiagramm im Datenblatt
- 16 bar max. Betriebsdruck bis +180 °C
- Mediumstemperatur -10 bis +180 °C
- Umgebungstemperatur +5 bis +140 °C
- Typ
2000
- Produkt-Art
Luftgesteuertes Ventil
- Gehäusematerial
Edelstahl
- Anschluss
G 1 Muffe
- Betriebsdruck (max.)
16 bar
- Herst.-Teilenr.
178856
- Antriebsgröße Ø
63 mm
- Betriebsdruck (min.)
0 bar
- Dichtungsmaterial
PTFE
- Funktion
2/2-Wege
- Gewicht
1.550 kg
- Medien-Temperatur Bereich
-10 bis +180 °C
- Max. Medien-Temperatur
+180 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Aggressive Medien
- Breite
206 mm
- Höhe
177 mm
- Länge
90 mm
- Steuerdruck (max.)
10 bar
- Steuerdruck (min.)
1.9 bar
- Max. Umgebungstemperatur
+140 °C
- Min. Umgebungstemperatur
+5 °C
- kv-Wert
300 l/min
Dokumente & Downloads
Datenblatt
Datenblatt 624023 Bürkert Luftgesteuertes Ventil 178856 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 624023 Bürkert Luftgesteuertes Ventil 178856 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
Beschreibung
Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer. Die strömungsgünstigen Schrägsitzgehäuse ermöglichen hohe Durchflusswerte.
Ausführung
- 2/2-Wege-Schrägsitzventil mit Anströmung über Sitz
- Federkraft geschlossen
- Gehäusewerkstoff Edelstahl
- Antriebswerkstoff PPS
- Dichtwerkstoff PTFE
- Für Gase und Dampf
- Viskosität max. 600 mm²/s
- Stopfbuchse PTFE V-Ringe mit Federkompensation
- Einbaulage beliebig, vorzugsweise Antrieb nach oben
- Steuermedium Luft und neutrale Gase
- Steuerluftanschluss G 1/4"
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
