Name: Bopla CN 100 AK-SET Hutschienen-Gehäuse 100 x 75 x 109.5 ABS Lichtgrau (RAL 7035) 1 St.
Brand: Bopla
SKU: 2384356
Availability: BackOrder

Grau-schwarzes Gehäuse eines elektronischen Geräts, mit transparentem Frontpanel und grünen Anschlussklemmen oberhalb der Front.

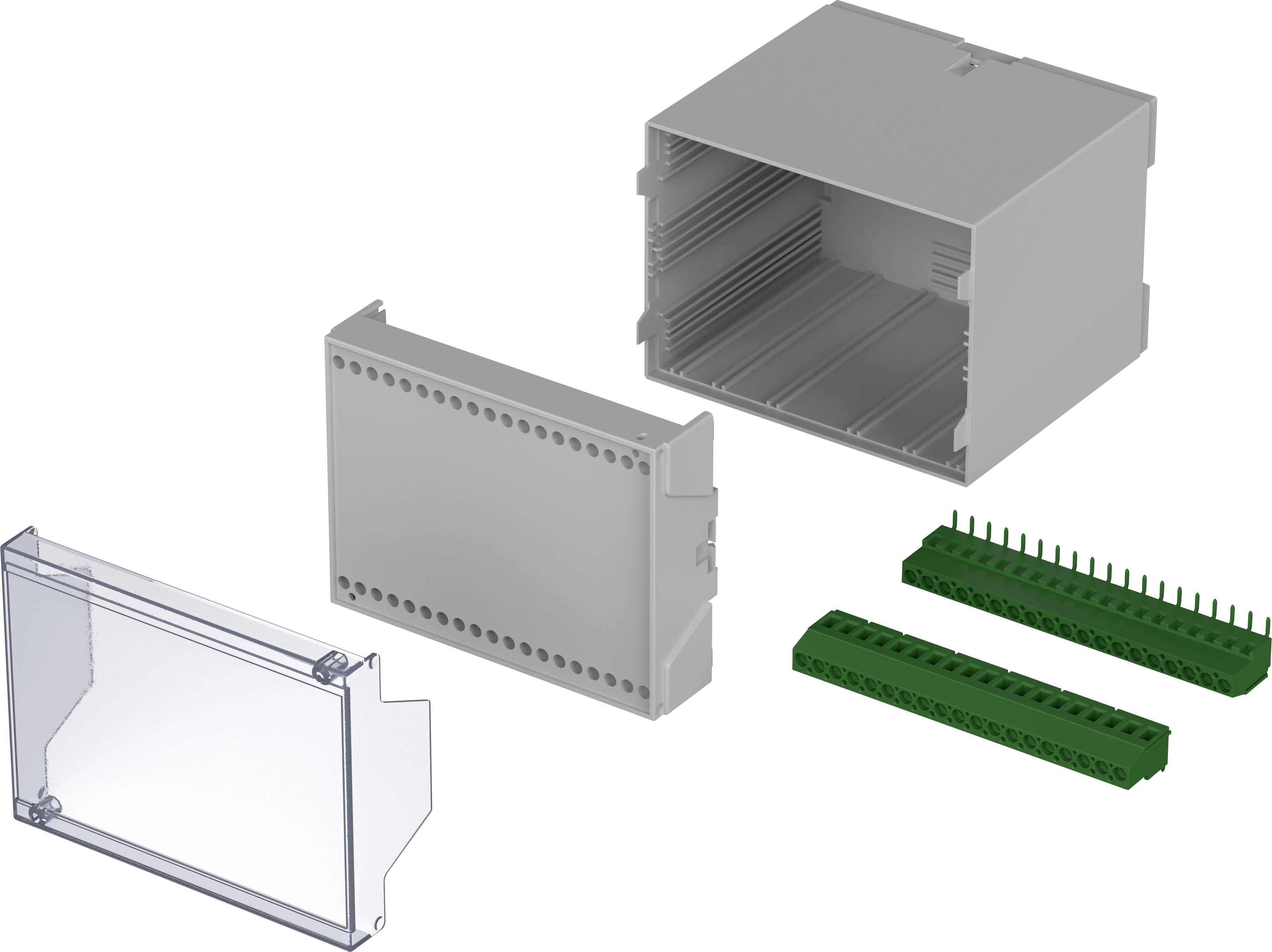

Ein graues Kunststoffgehäuse mit einer transparenten Abdeckung und zwei grünen Steckverbindern, die für elektronische Anwendungen geeignet sind.

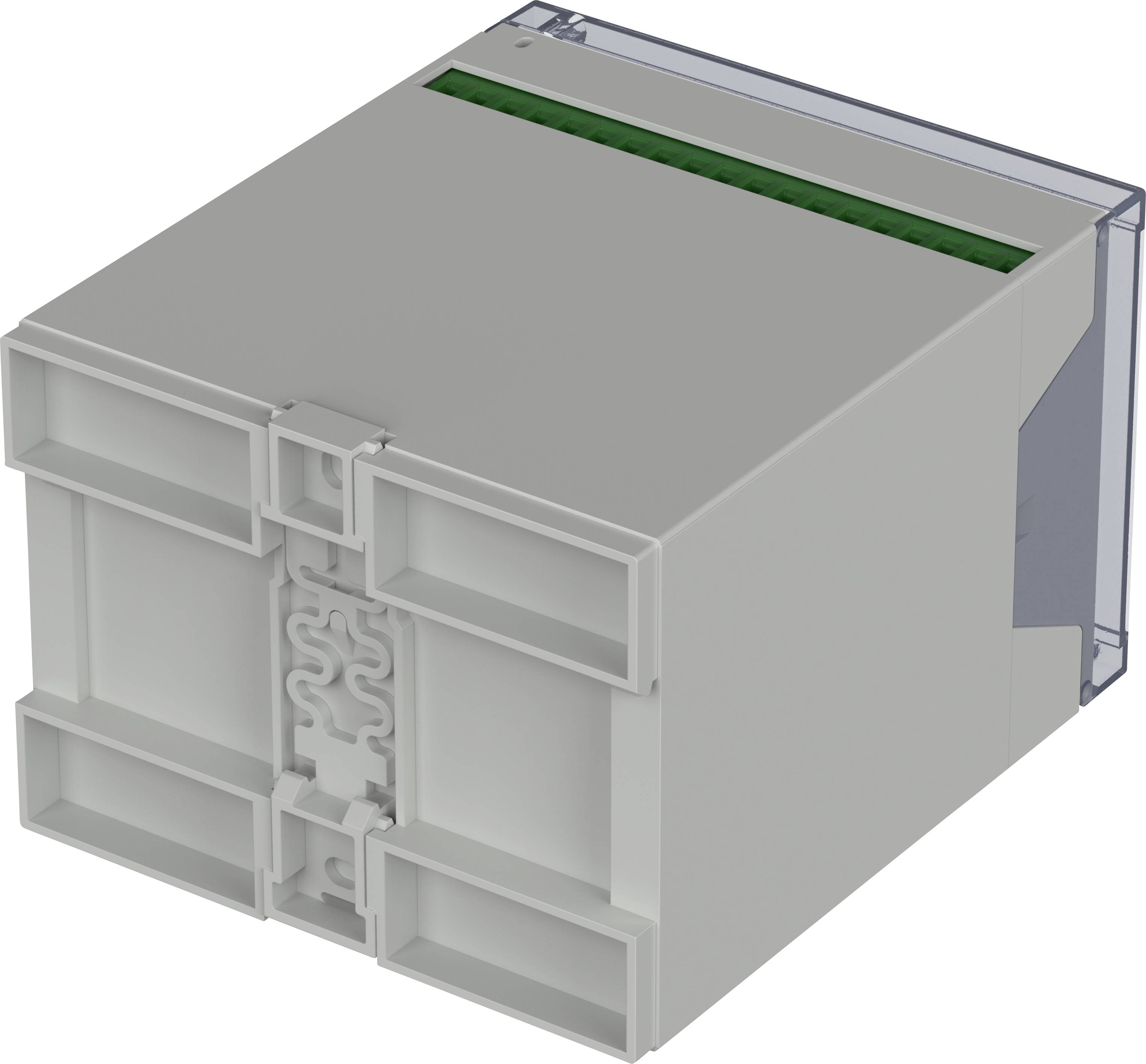

Graues Kunststoff-Relaisgehäuse mit sichtbarer grüner Leiterplatte oben, rechteckige Form und klaren Abdeckungen an den Seiten.

1/3

Produkt-Art

Hutschienen-Gehäuse

Material

ABS

Schutzart

IP40

Breite

75 mm

Höhe

109.5 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 9. Nov.

Anzahl

Stück

Gesamt (CHF 35.95 / Stück)

CHF 35.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dieses Kleinsteuer-Gehäusesystem aus Kunststoff bietet vielfältige Einsatzmöglichkeiten, besonders jedoch zeichnet sich das System für die horizontale und vertikale Leiterkartenmontage mit Anschlussklemmen aus, die schnell und bequem kontaktiert werden können.

Unser Service für Sie

Technische Daten

Produkt-Art: Hutschienen-Gehäuse

Material: ABS

: IP40

Herstellerfarbe: Lichtgrau (RAL 7035)

Länge: 100 mm

Breite: 75 mm

Höhe: 109.5 mm

Inhalt: 1 St.

Abm.: (L x B x H) 100 x 75 x 109.5 mm

RoHS-konform: Ja

Typ: CN 100 AK-SET

Gewicht: 148 g

Dokumente & Downloads

Datenblatt

Datenblatt 2384356 Bopla CN 100 AK-SET Hutschienen-Gehäuse 100 x 75 x 109.5 ABS Lichtgrau (RAL 7035) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2384356 Bopla CN 100 AK-SET Hutschienen-Gehäuse 100 x 75 x 109.5 ABS Lichtgrau (RAL 7035) 1 St.

Download

Download 2384356 Bopla CN 100 AK-SET Hutschienen-Gehäuse 100 x 75 x 109.5 ABS Lichtgrau (RAL 7035) 1 St.

Beschreibung

Combinorm Gehäuse 100 AK Deckel transparent incl.Klemmen

Ausführung

Die Befestigung von Ober- und Unterteil erfolgt durch Schnappbefestigung. Es wird auf jegliche Verschraubung verzichtet (Bopla Umweltkonzept), da alle Teile zum Rasten sind. Das Gehäuse kann mit Hilfe eines neuartigen Schnappfußes auf eine Hutschiene TS 35 oder direkt, ohne sichtbare Schrauben, an die Wand montiert werden. (Bei Wandmontage Schnappfuß einfach umdrehen). Am Gehäuseoberteil ist auch eine Vertiefung für die Anbringung von Folientastaturen vorhanden.
Die Anschlussklemmen sind für waagerecht eingeschobene Leiterkarten

Lieferumfang

1 x Gehäuse,Unterteil mit Rastriegel (montiert) , 1 x Abdeckhaube, 2 x Anschlussklemmen 19-polig

Hinweise

Maximale Last bei Montage auf der Tragschiene, keine Vibrationen 400Ncm
