Name: binder 99 9480 102 08-20 Kabeldose Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 710 1 St.
Brand: binder
SKU: 3217619
Availability: BackOrder

Schwarzer, zylindrischer Steckverbinder mit mehreren Stiften, geeignet für Elektronik- oder Audioverbindungen.

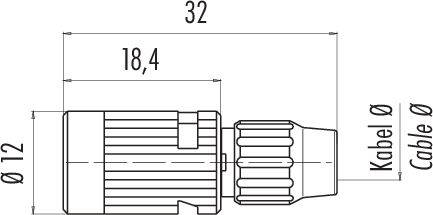

Technische Zeichnung eines zylindrischen Steckverbinders. Maße: Gesamtlänge 32 mm, Gehäusedurchmesser 12 mm. Text: 'Kabel Ø'.

Zeichnung eines 8-poligen Rundsteckers mit durchnummerierten Kontakten. Die Steckplätze sind kreisförmig angeordnet.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

85 Stück

Anzahl

Stück

Gesamt (CHF 22.95 / Stück)

CHF 22.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 9480 102 08 Serie 710

Bajonett Kabeldose
Polzahl: 8
4.0 - 5.0 mm
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 1
Material Kontaktkörper: PA (UL94 V-0)
Kabeldurchlass: 4.0 - 5.0 mm
Montageart: Kabelmontage

Typ: 99 9480 102 08

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 8

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 1 A

Nennstrom - gerundet: 1 A

Verschluss: Bajonett

Nennspannung: 125 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 26

Herst.-Teilenr.: 99 9480 102 08-20

Polzahl: 8

max. Querschnitt: 0.14 mm²

Querschnitt-Bereich: 0.14 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 710

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennstrom - gerundet

Produkt-Art

binder 99 9480 102 08-20 Kabeldose Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3217619

Lieferung Di., 24. Nov.

85 StückConrad Electronic

Dieser Artikel

Buchse, gerade

1 St.

1 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 0973 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215137

Lieferung Fr., 18. Dez.

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 8.80^*

binder 09 0974 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215138

Lieferung Di., 24. Nov.

205 StückConrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 8.80^*

binder 09 0997 00 05-20 Flanschstecker Flanschstecker Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215139

Lieferung Di., 24. Nov.

245 StückConrad Electronic

Flanschstecker

1 St.

3 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 0971 100 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215881

Lieferung Di., 24. Nov.

45 StückConrad Electronic

Stecker, gerade

1 St.

4 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 0971 102 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215882

Lieferung Di., 22. Dez.

Conrad Electronic

Stecker, gerade

1 St.

4 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 7.75^*

binder 99 0972 100 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215883

Lieferung Di., 22. Dez.

Conrad Electronic

Buchse, gerade

1 St.

4 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 0972 102 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215884

Lieferung Di., 22. Dez.

Conrad Electronic

Buchse, gerade

1 St.

4 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 0975 102 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215885

Lieferung Di., 24. Nov.

49 StückConrad Electronic

Stecker, gerade

1 St.

4 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

binder 99 0976 102 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 710 1 St.

Bestell-Nr.:3215886

Lieferung Di., 24. Nov.

37 StückConrad Electronic

Buchse, gerade

1 St.

4 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3217619 binder 99 9480 102 08-20 Kabeldose Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 710 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3217619 binder 99 9480 102 08-20 Kabeldose Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 710 1 St.

Beschreibung

Unsere Subminiatur-Rundsteckverbinder wurden für die zahlreichen Anwendungen entwickelt, bei denen Größe und Signalintegrität eine wichtige Rolle spielen. Wir bieten Modelle mit Schnapp-, Bajonett- und Push-Pull-Verriegelung sowie mit M9-Schraubverriegelung in zwei verschiedenen Ausführungen, entweder mit Schutzart IP40 oder mit IP67 an. Die Steckverbinder sind mit zwei bis acht Kontakten, in gerader oder gewinkelter Ausführung sowie als Flanschsteckverbinder erhältlich. Die verschiedenen Modelle verfügen über einen Tauchlöt- oder Lötanschluss und sind mit angespritzten Kabeln in unterschiedlichen Längen erhältlich. Für die Herstellung unserer Rundsteckverbinder verwenden wir hochwertige Werkstoffe. Die Gehäuse und Kontaktkörper bestehen aus PUR oder PVC, die Kontakte sind aus vergoldeter Bronze oder vergoldetem Messing. Es stehen sieben verschiedene Serien zur Verfügung, die mit folgenden Vorteilen überzeugen:

• Wahl der Verriegelung
• Schutzart IP40 oder IP67
• 2- bis 8-polig
• Gerade und gewinkelte Ausführungen
• Bis zu 1.000 Steckzyklen
