Name: binder 99 9113 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.
Brand: binder
SKU: 3217572
Availability: BackOrder

'Ein schwarzer Steckverbinder mit drei Stiften, zylindrischer Form und gerilltem Gehäuse, geeignet für elektrische Verbindungen.'

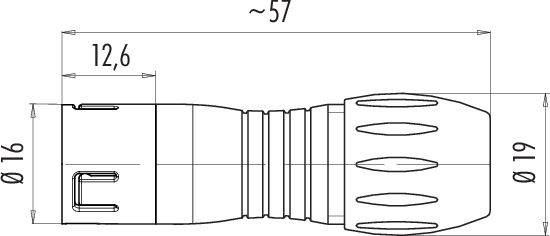

Technische Zeichnung eines Steckverbinders, Länge ca. 57 mm, Durchmesser 16 mm und 19 mm. Details und Abmessungen sind angegeben.

Diagramm zeigt eine fünfpolige Steckverbindung mit einer kreisförmigen Anordnung der Kontakte, nummeriert von 1 bis 5 im Uhrzeigersinn.

1/3

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

233 Stück

Anzahl

Stück

Gesamt (CHF 10.95 / Stück)

CHF 10.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 9113 02 05 Serie 720

Snap-In IP67 Kabelstecker
Polzahl: 5
6.0 - 8.0 mm
ungeschirmt
löten
IP67
VDE

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Material Kontaktkörper: PA (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 9113 02 05

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 5

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: schnapp

Nennspannung: 125 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 99 9113 02 05-20

Polzahl: 5

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 720

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 9113 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217572

Lieferung Di., 24. Nov.

233 StückConrad Electronic

Dieser Artikel

Löten

Stecker, gerade

1 St.

125 V

5 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 9105 02 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217564

Lieferung Di., 24. Nov.

70 StückConrad Electronic

Löten

Stecker, gerade

1 St.

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 9105 03 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217565

Lieferung Di., 24. Nov.

1 StückConrad Electronic

Löten

Stecker, gerade

1 St.

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 6.60^*

binder 99 9106 02 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217567

Lieferung Di., 24. Nov.

149 StückConrad Electronic

Löten

Buchse, gerade

1 St.

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

binder 99 9107 090 03-20 Flanschstecker Flanschstecker Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217570

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Flanschstecker

1 St.

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 9108 090 03-20 Flanschdose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217571

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Buchse, gerade

1 St.

250 V

7 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

binder 99 9113 03 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217573

Lieferung Di., 24. Nov.

19 StückConrad Electronic

Löten

Stecker, gerade

1 St.

125 V

5 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 8.65^*

binder 99 9113 70 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217575

Lieferung Di., 22. Dez.

Conrad Electronic

Löten

Stecker, gerade

1 St.

125 V

5 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 9114 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217576

Lieferung Di., 24. Nov.

60 StückConrad Electronic

Löten

Buchse, gerade

1 St.

125 V

5 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 9114 03 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217577

Lieferung Di., 22. Dez.

Conrad Electronic

Löten

Buchse, gerade

1 St.

125 V

5 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3217572 binder 99 9113 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
