Name: binder 99 9106 02 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.
Brand: binder
SKU: 3217567
Availability: BackOrder

Ein schwarzer zylindrischer Stecker mit einem grünen Dichtungsring und mehreren elektrischen Kontakten an einem Ende.

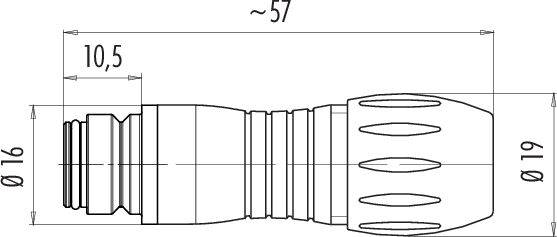

Technische Zeichnung eines Schlauchanschlusses. Maße: Gesamtlänge ~57 mm, Durchmesser 16 mm und 19 mm, Länge 10,5 mm.

Diagramm eines dreipoligen Steckverbinders mit nummerierten Kontakten 1, 2 und 3, dargestellt auf einer kreisförmigen Anordnung.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

149 Stück

Anzahl

Stück

Gesamt (CHF 14.95 / Stück)

CHF 14.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 9106 02 03 Serie 720

Snap-In IP67 Kabeldose
Polzahl: 3
6.0 - 8.0 mm
ungeschirmt
löten
IP67
VDE

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Material Kontaktkörper: PA (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 9106 02 03

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 3

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 7 A

Nennstrom - gerundet: 7 A

Verschluss: schnapp

Nennspannung: 250 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 99 9106 02 03-20

Polzahl: 3

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 720

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 9106 02 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217567

Lieferung Di., 24. Nov.

149 StückConrad Electronic

Dieser Artikel

Löten

Buchse, gerade

1 St.

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

binder 99 9105 02 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217564

Lieferung Di., 24. Nov.

70 StückConrad Electronic

Löten

Stecker, gerade

1 St.

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 9105 03 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217565

Lieferung Di., 24. Nov.

1 StückConrad Electronic

Löten

Stecker, gerade

1 St.

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 6.60^*

binder 99 9107 090 03-20 Flanschstecker Flanschstecker Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217570

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Flanschstecker

1 St.

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 9108 090 03-20 Flanschdose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217571

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Buchse, gerade

1 St.

250 V

7 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

binder 99 9113 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217572

Lieferung Di., 24. Nov.

233 StückConrad Electronic

Löten

Stecker, gerade

1 St.

125 V

5 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 9113 03 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217573

Lieferung Di., 24. Nov.

19 StückConrad Electronic

Löten

Stecker, gerade

1 St.

125 V

5 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 8.65^*

binder 99 9113 70 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217575

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Löten

Stecker, gerade

1 St.

125 V

5 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 99 9114 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217576

Lieferung Di., 24. Nov.

60 StückConrad Electronic

Löten

Buchse, gerade

1 St.

125 V

5 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 9114 03 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217577

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Löten

Buchse, gerade

1 St.

125 V

5 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3217567 binder 99 9106 02 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3217567 binder 99 9106 02 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
