binder 99 6517 000 12 Subminiatur-Rundsteckverbinder Stecker, gerade Gesamtpolzahl: 12 1 St.

Ein schwarzer, zylindrischer Kabelverbinder mit geriffelter Oberfläche. Geeignet für den Anschluss von elektrischen Leitungen.
Technische Zeichnung eines mechanischen Bauteils mit maßlichen Angaben, zeigt detaillierte Profilansicht und Abmessungen.

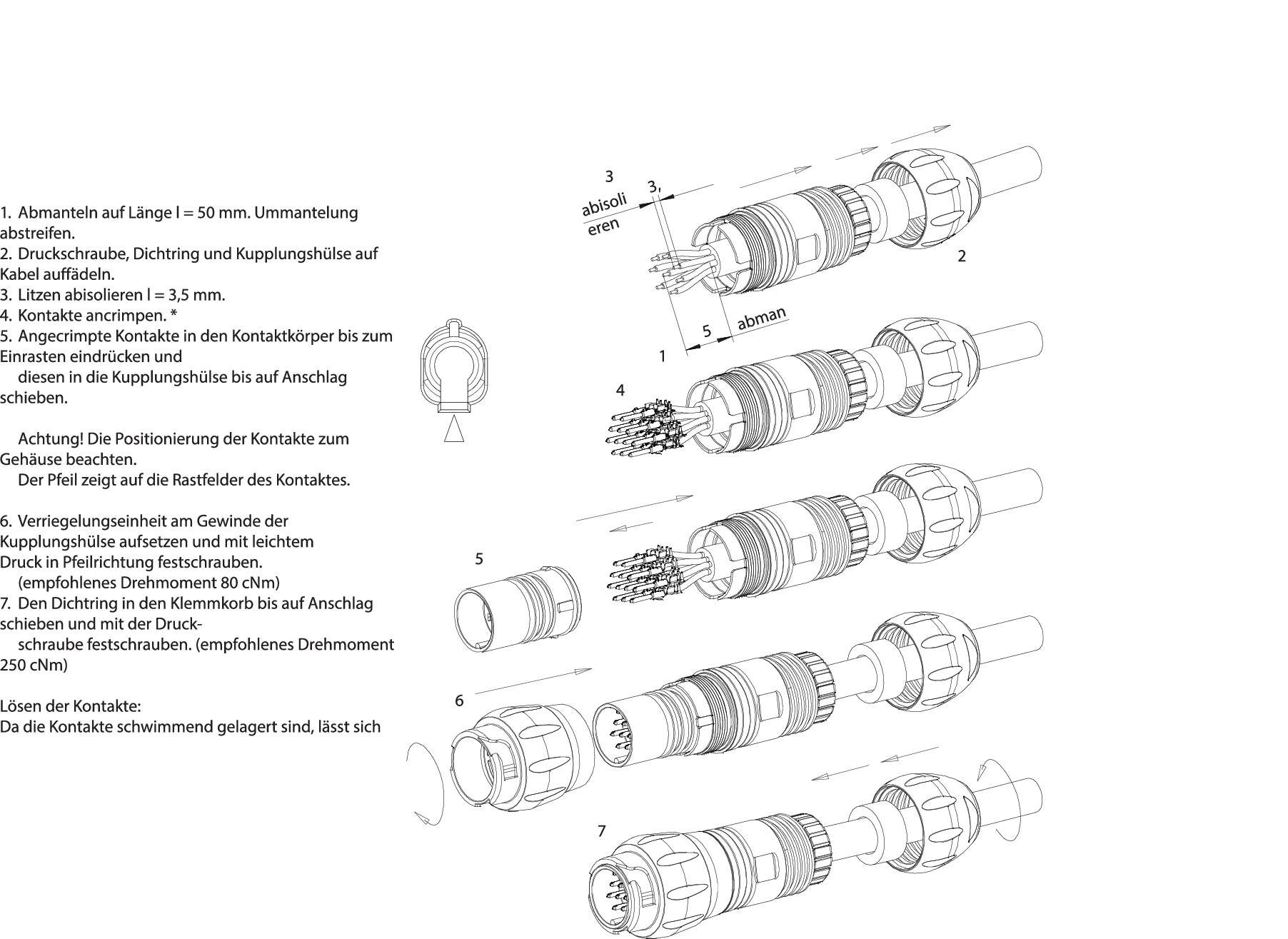

Montageanleitung für elektrische Steckverbinder. Zeigt sieben Schritte von Abisolierung bis Fertigstellung der Verbindung. Zeichnungen und Beschriftungen erläutern die Teile und Schritte.

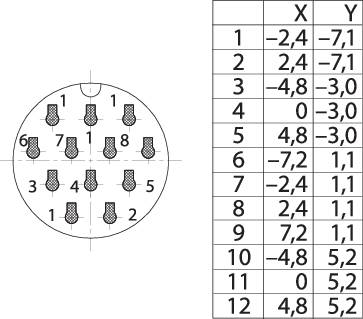

'Rundstecker-Layout: 12 Kontakte in Kreisform angeordnet, mit Tabelle rechts. X- und Y-Koordinaten für jeden Kontakt aufgelistet.'

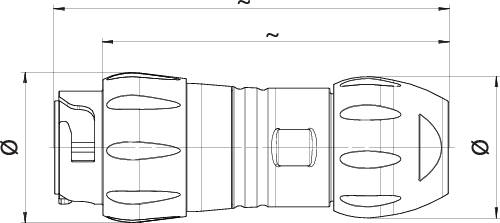

Technische Zeichnung eines zylindrischen Bauteils mit mehreren Rillen und Abmessungen, dargestellt in einer Seitenansicht.
Kreisdiagramm mit Zahlen von 1 bis 12 im Uhrzeigersinn, zeigt Positionen von Steckverbindern. Tabelle daneben listet X,Y-Koordinaten.
'Explosionszeichnung eines Steckverbinders mit nummerierten Komponenten. Zeigt die Einzelteile und deren Anordnung zur Montage.'
1/7
Abbildung ähnlich
Produkt-Art
Subminiatur-Rundsteckverbinder
Bauform
Stecker, gerade
Gesamtpolzahl
12
Anschluss
Crimpen
Inhalt
1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nicht verfügbar
Gesamt (CHF 18.95 / Stück)
CHF 18.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Polzahl: 12, 7,0 - 13,0 mm, nicht schirmbar, crimpen (Crimpkontakte müssen separat bestellt werden), IP68, IP69K, UL, VDE
Typ

99 6517 000 12

Produkt-Art

Subminiatur-Rundsteckverbinder

Bauform

Stecker, gerade

Gesamtpolzahl

12

Anschluss

Crimpen

Herstellerfarbe

Schwarz

Inhalt

1 St.

Max. Temperatur

+100 °C

Nennstrom

5 A

Min. Temperatur

-40 °C

Nennstrom - gerundet

5 A

Voreilender Kontakt (PE)

Nein

Nennspannung

250 V

Kabel-Ø (max.)

13 mm

Kabel-Ø (min.)

7 mm

Gehäuse-Material

PA

Anschlusswinkel

180°

Herst.-Teilenr.

99 6517 000 12

Kabel-Ø-Bereich

7 - 13 mm

Polzahl

12

IP68

IP69K

Dokumente & Downloads

Datenblatt

Datenblatt 1665970 binder 99 6517 000 12 Subminiatur-Rundsteckverbinder Stecker, gerade Gesamtpolzahl: 12 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1665970 binder 99 6517 000 12 Subminiatur-Rundsteckverbinder Stecker, gerade Gesamtpolzahl: 12 1 St.

Beschreibung

Kabelstecker S.696 12pol. 7-13mm crimp
