Name: binder 99 5852 15 14-20 Kabeldose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 423 1 St.
Brand: binder
SKU: 3217555
Availability: BackOrder

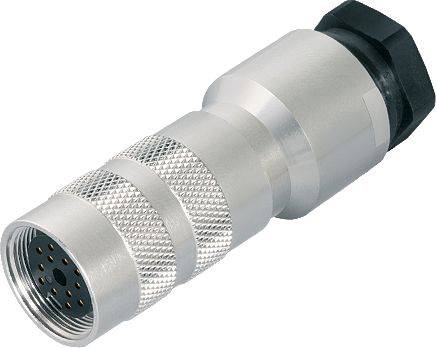

Silberfarbener Metall-Steckverbinder mit mehreren runden Stecklöchern an einem Ende und einer strukturierten Grifffläche.

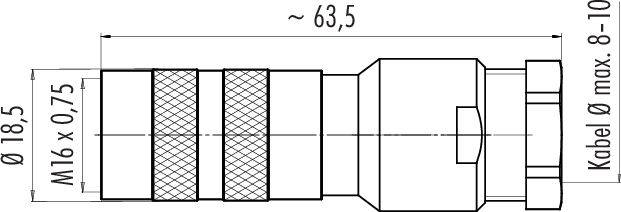

Technische Zeichnung eines Steckverbinders. Abmessungen: Länge ~63,5 mm, Durchmesser Ø 18,5 mm, Gewinde M16 x 0,75, Kabeldurchmesser 8-10 mm.

Diagramm eines Rundsteckers mit 8 Pins, gekennzeichnet durch Buchstaben G, R, P, E, S, O, J, C, die mögliche Verbindungen anzeigen.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

91 Stück

Anzahl

Stück

Gesamt (CHF 37.95 / Stück)

CHF 39.95

-5 %

CHF 37.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 5852 15 14 Serie 423

M16 IP67 Kabeldose
Polzahl: 14
8.0 - 10.0 mm
schirmbar
löten
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 8.0 - 10.0 mm
Montageart: Kabelmontage

Typ: 99 5852 15 14

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 14

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: Messing vernickelt

: AWG 24

Herst.-Teilenr.: 99 5852 15 14-20

Polzahl: 14

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 423
