Name: binder 99 5662 75 19-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 19 Serie (Rundsteckverbinder): 423 1 St.
Brand: binder
SKU: 3216455
Availability: BackOrder

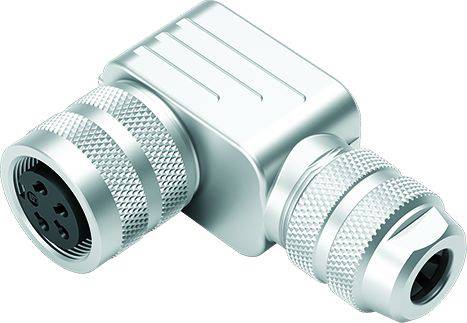

Rechter Winkel M12-Steckverbinder mit Metallgehäuse und Schraubverschluss. Ideal für industrielle Anwendungen in rauen Umgebungen.

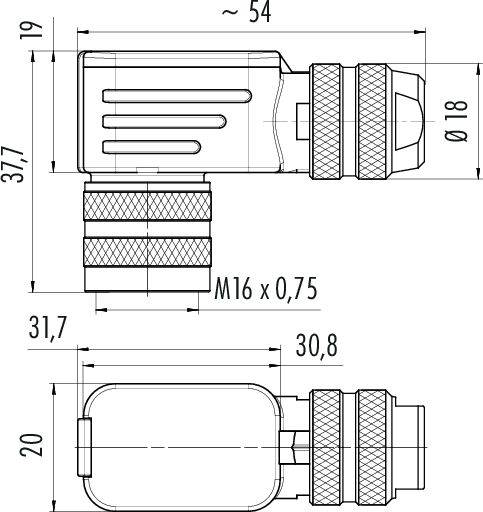

Technische Zeichnung eines Winkelschalters mit Maßen. Länge 54 mm, Breite 18 mm, Anschlüsse M16 x 0,75, verschiedene Höhenmaße markiert.

Diagramm eines 19-poligen Steckverbinders mit alphabetisch beschrifteten Kontakten von A bis U. Quadranten sind zur Orientierung nummeriert.

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 27. Jan. 2027

Anzahl

Stück

Gesamt (CHF 39.95 / Stück)

CHF 39.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 5662 75 19 Serie 423

M16 IP67 Winkeldose
Polzahl: 19
6.0 - 8.0 mm
schirmbar
löten
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 5662 75 19

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 19

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: Messing vernickelt

: AWG 24

Herst.-Teilenr.: 99 5662 75 19-20

Polzahl: 19

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 423
