Name: binder 99 5606 15 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 423 1 St.
Brand: binder
SKU: 3216361
Availability: BackOrder

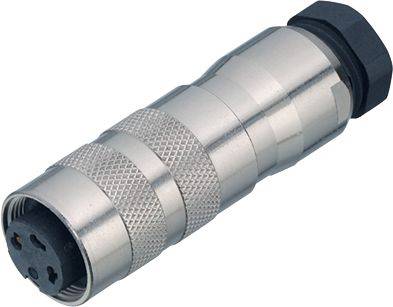

Metallische Steckverbindung mit geriffeltem Griff und schwarzem Anschluss, geeignet für industrielle Verkabelungsanwendungen.

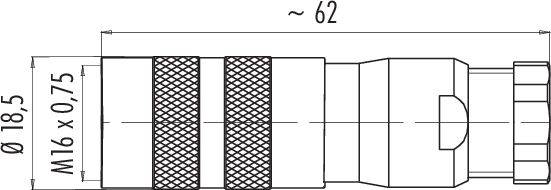

Technische Zeichnung eines Steckers mit Maßen: Länge ca. 62 mm, Durchmesser 18,5 mm, Gewinde M16 x 0,75.

Diagramm einer runden elektrischen Steckdose mit drei nummerierten Löchern: 1, 2 und 3. Das Loch 2 befindet sich oben, 1 links, 3 rechts.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

15 Stück

Anzahl

Stück

Gesamt (CHF 21.95 / Stück)

CHF 21.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 5606 15 03 Serie 423

M16 IP67 Kabeldose
Polzahl: 3 DIN
6.0 - 8.0 mm
schirmbar
löten
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 5606 15 03

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 3

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 7 A

Nennstrom - gerundet: 7 A

Verschluss: schrauben

Nennspannung: 250 V

Kontaktmaterial: CuSn

Gehäuse-Material: Messing vernickelt

: AWG 18

Herst.-Teilenr.: 99 5606 15 03-20

Polzahl: 3

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 423
