Name: binder 99 4218 210 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.
Brand: binder
SKU: 3216141
Availability: BackOrder

Schwarzer elektrischer Stecker in einem Winkel von 90 Grad, mit einer geriffelten Struktur für besseren Halt.

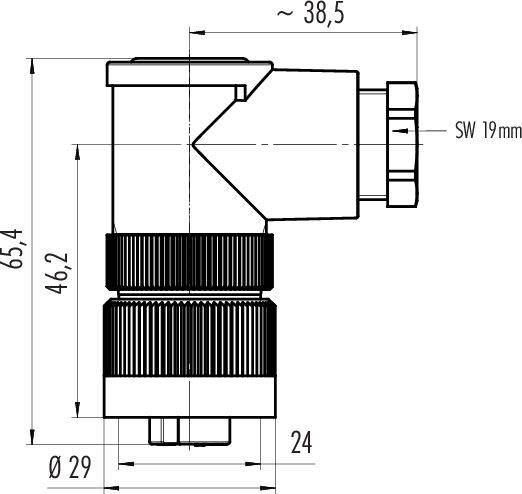

Technische Zeichnung eines Winkels mit Maßen: 65,4 mm hoch, 38,5 mm breit, Durchmesser 29 mm, Schraubkappe mit SW 19 mm.

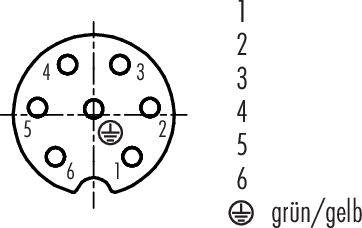

Pinbelegung eines 6-poligen Steckers mit Nummerierung. Pin 1 ist grün/gelb markiert.

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

7 + PE

Anschluss

Schraubklemme

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

8 Stück

Anzahl

Stück

Gesamt (CHF 26.95 / Stück)

CHF 26.95

inkl. MwSt.

Nur noch 8 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 4218 210 07 Serie 693

RD24 Winkeldose
Polzahl: 6+PE
8.0 - 10.0 mm
ungeschirmt
schraubklemm
IP67
UL
ESTI+
VDE
PG11

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 8.0 - 10.0 mm
Montageart: Kabelmontage

Typ: 99 4218 210 07

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 7 + PE

Anschluss: Schraubklemme

Inhalt: 1 St.

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 250 V

Kontaktmaterial: CuSn

: AWG 16

Herst.-Teilenr.: 99 4218 210 07-20

Polzahl: 7

max. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 693

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 4203 00 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215184

Lieferung Di., 24. Nov.

39 StückConrad Electronic

Crimpen

Flanschstecker

7 + PE

1 St.

250 V

10 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 5.75^*

binder 09 4204 00 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215185

Lieferung Di., 24. Nov.

429 StückConrad Electronic

Crimpen

Buchse, gerade

7 + PE

1 St.

250 V

10 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 7.05^*

binder 09 4219 150 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215186

Lieferung Di., 24. Nov.

74 StückConrad Electronic

Schraubklemme

Flanschstecker

7 + PE

1 St.

250 V

10 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 18.95^*

binder 09 4220 150 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215187

Lieferung Di., 24. Nov.

4 StückConrad Electronic

Schraubklemme

Buchse, gerade

7 + PE

1 St.

250 V

10 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 4223 150 04-20 Flanschstecker Flanschstecker Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215188

Lieferung Di., 24. Nov.

261 StückConrad Electronic

Schraubklemme

Flanschstecker

4 + PE

1 St.

400 V

16 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215189

Lieferung Di., 24. Nov.

36 StückConrad Electronic

Schraubklemme

Buchse, gerade

4 + PE

1 St.

400 V

16 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

binder 99 4201 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216117

Lieferung Di., 24. Nov.

273 StückConrad Electronic

Crimpen

Stecker, gerade

7 + PE

1 St.

250 V

10 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 4201 110 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216118

Lieferung Mo., 14. Dez.

Conrad Electronic

Crimpen

Stecker, gerade

7 + PE

1 St.

250 V

10 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 4201 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216119

Lieferung Mo., 14. Dez.

Conrad Electronic

Crimpen

Stecker, gerade

7 + PE

1 St.

250 V

10 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 8.20^*

binder 99 4201 160 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216120

Lieferung Mo., 14. Dez.

Conrad Electronic

Crimpen

Stecker, gerade

7 + PE

1 St.

250 V

10 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3216141 binder 99 4218 210 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216141 binder 99 4218 210 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
