Name: binder 99 2444 23 05-20 Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 820 1 St.
Brand: binder
SKU: 3216087
Availability: BackOrder

Ein schwarzer, zylindrischer Steckverbinder mit silberfarbenem Gewinde am vorderen Ende und mehreren kreisförmigen Kontakten.

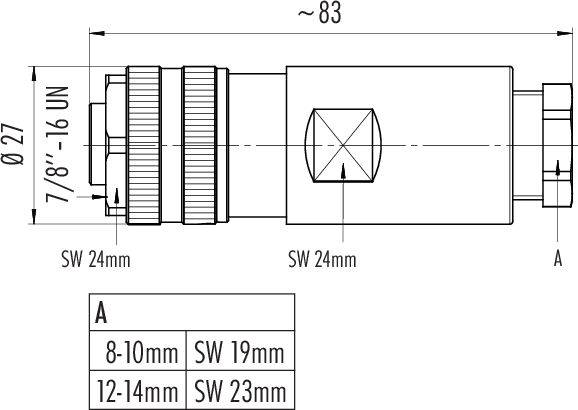

Technische Zeichnung eines zylindrischen Bauteils mit Maßen und Gewinden; zeigt verschiedene Schlüsselweiten und Längen.

'5-poliger DIN-Stecker Schaltplan. Ansicht der Pinbelegung mit Markierungen für Masse und andere Pins. Oberansicht.'

1/3

Abbildung ähnlich

Bauform

Buchse, gerade

Gesamtpolzahl

5 + PE

Anschluss

Schraubklemme

Inhalt

1 St.

Nennstrom - gerundet

9 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

12 Stück

Anzahl

Stück

Gesamt (CHF 29.95 / Stück)

CHF 29.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 2444 23 05 Serie 820

7/8"; Kabeldose
Polzahl: 4+PE
8.0 - 10.0 mm
ungeschirmt
schraubklemm
IP67
UL
VDE

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR/PA
Material Verriegelung: Zinkdruckguss vernickelt
Kabeldurchlass: 8.0 - 10.0 mm
Montageart: Kabelmontage

Typ: 99 2444 23 05

Bauform: Buchse, gerade

Gesamtpolzahl: 5 + PE

Anschluss: Schraubklemme

Inhalt: 1 St.

Nennstrom: 9 A

Nennstrom - gerundet: 9 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 300 V
600 V

Kontaktmaterial: CuZn

Gehäuse-Material: PBT

: AWG 14

Herst.-Teilenr.: 99 2444 23 05-20

Polzahl: 5

max. Querschnitt: 2.50 mm²

Querschnitt-Bereich: 2.50 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 820

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

binder 09 2446 100 03-20 Buchse, gerade, Flanschbuchse Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215145

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Offene Leitungsenden

Buchse, gerade

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 09 2446 180 03-20 Buchse, gerade, Flanschbuchse Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215146

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Löten

Buchse, gerade

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 2446 300 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215147

Lieferung Di., 24. Nov.

2 StückConrad Electronic

Offene Leitungsenden

Buchse, gerade

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

binder 09 2446 310 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215148

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Offene Leitungsenden

Buchse, gerade

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

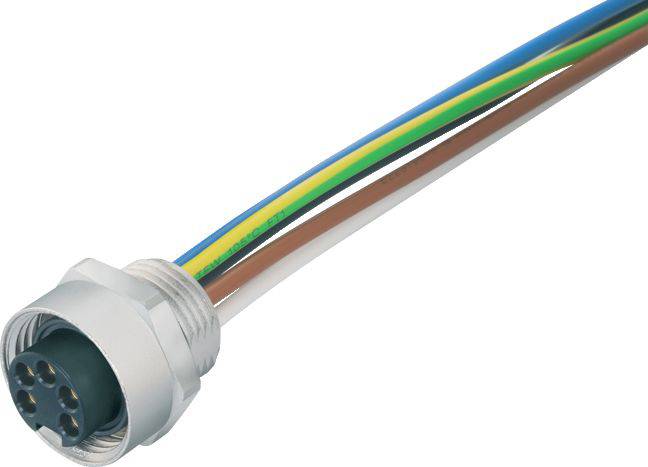

binder 09 2446 320 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215149

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Offene Leitungsenden

Buchse, gerade

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

binder 09 2446 330 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215150

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Löten

Buchse, gerade

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

binder 09 2447 100 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215151

Lieferung Di., 24. Nov.

55 StückConrad Electronic

Offene Leitungsenden

Flanschstecker

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 09 2447 180 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215152

Lieferung Di., 24. Nov.

1 StückConrad Electronic

Löten

Flanschstecker

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 2447 300 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215153

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Offene Leitungsenden

Flanschstecker

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

binder 09 2447 310 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215154

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Offene Leitungsenden

Flanschstecker

3 + PE

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3216087 binder 99 2444 23 05-20 Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 820 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216087 binder 99 2444 23 05-20 Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 820 1 St.

Beschreibung

Die Power-Steckverbinder werden verwendet, um AC-Motoren, Antriebe und Motorschalter über längere Zeiträume mit hohen Spannungen zu versorgen, aber auch für Niederspannungsanwendungen wie Feldbus-Ethernet-Komponenten und Netzwerkgeräte. Hauptsächlich handelt es sich dabei um M12-, M18- und 7/8-Zoll-Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Die M12 Steckverbinder mit K und S Kodierung sind bis zu einen Bemessungsspannung von 630V AC einsetzbar.

Eigenschaften:

• 9 Produktserien
• Verschiedene Verriegelungssysteme, darunter M12, M18 und 7/8\"
• Kodierung, darunter M12 - S, -K, -T, -L und -US
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte, darunter 2+PE, 3+PE und 4+PE
• Geschirmt und schirmbar
• PUR- und PVC-Gehäuse
• Kabellängen von 0,5 m bis 10 m
