Name: binder 99 2037 20 16-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 16 Serie (Rundsteckverbinder): 581 1 St.
Brand: binder
SKU: 3216009
Availability: BackOrder

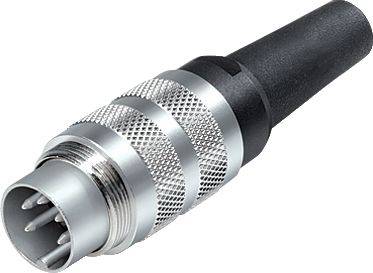

Ein silberner Steckverbinder mit mehreren Stiften und einem schwarzen Kunststoffgehäuse, der üblicherweise in elektronischen Geräten verwendet wird.

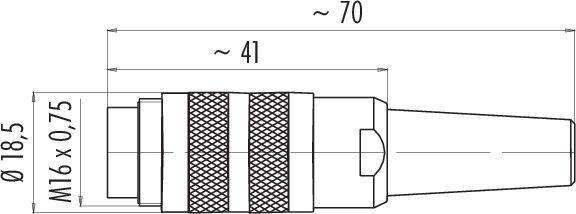

Technische Zeichnung eines Steckers mit Maßen: Länge ca. 70 mm, Durchmesser 18,5 mm, Gewinde M16 x 0,75, Gehäuselänge ca. 41 mm.

Runder Steckerdiagramm mit 14 Buchstaben (A–N) markierten Pins in zwei konzentrischen Kreisen. Zeigt Steckkontakte, keine Maßangaben.

1/3

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 28. Dez. 2026

Anzahl

Stück

Gesamt (CHF 31.95 / Stück)

CHF 31.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 2037 20 16 Serie 581

M16 IP40 Kabelstecker
Polzahl: 16
6.0 - 8.0 mm
schirmbar
löten
IP40

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 2037 20 16

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 16

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuZn

: AWG 24

Herst.-Teilenr.: 99 2037 20 16-20

Polzahl: 16

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 581

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 2001 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215891

Lieferung Di., 24. Nov.

26 StückConrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 9.35^*

binder 99 2001 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215893

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 2001 10 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215894

Lieferung Di., 24. Nov.

13 StückConrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

binder 99 2001 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215895

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 99 2001 20 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215896

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

binder 99 2001 29 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215897

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 99 2001 92 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215898

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 99 2002 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215899

Lieferung Di., 24. Nov.

24 StückConrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 9.80^*

binder 99 2002 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215900

Lieferung Di., 24. Nov.

41 StückConrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

binder 99 2002 09 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215901

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3216009 binder 99 2037 20 16-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 16 Serie (Rundsteckverbinder): 581 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216009 binder 99 2037 20 16-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 16 Serie (Rundsteckverbinder): 581 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
