Name: binder 99 2014 10 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 581 1 St.
Brand: binder
SKU: 3215943
Availability: BackOrder

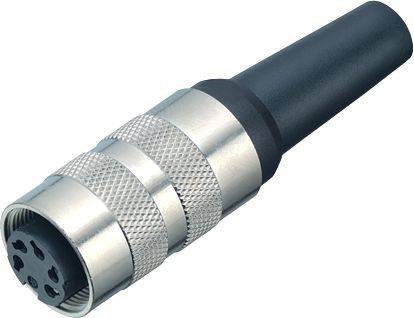

Ein metallischer Stecker mit schwarzem Kunststoffgriff, verwendet für elektrische Verbindungen, 5-polig, zylindrisch geformt.

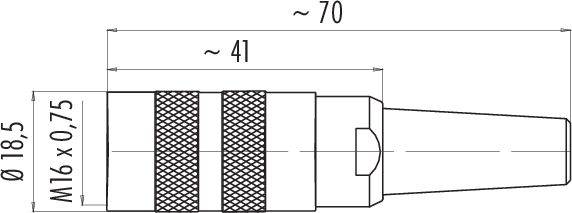

Technische Zeichnung eines Steckverbinders mit Gewinde M16 x 0,75, Länge von 70 mm, Durchmesser 18,5 mm, Detailmaße sind angegeben.

Abbildung zeigt eine Draufsicht eines fünfpoligen elektrischen Steckverbinders mit nummerierten Kontakten von 1 bis 5.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

92 Stück

Anzahl

Stück

Gesamt (CHF 15.95 / Stück)

CHF 15.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 2014 10 05 Serie 581

M16 IP40 Kabeldose
Polzahl: 5
4.0 - 6.0 mm
schirmbar
löten
IP40

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 4.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 99 2014 10 05

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 5

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Verschluss: schrauben

Nennspannung: 250 V

Kontaktmaterial: CuSn

: AWG 18

Herst.-Teilenr.: 99 2014 10 05-20

Polzahl: 5

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 581
