Name: binder 99 1430 822 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gewinkelt Polzahl Sensoren: 4 1 St.
Brand: binder
SKU: 3218652
Availability: BackOrder

Ein grauer, rechtwinkliger Steckverbinder mit geriffeltem Schraubverschluss und vierpoligem Anschluss, verwendet für Elektronikgeräte.

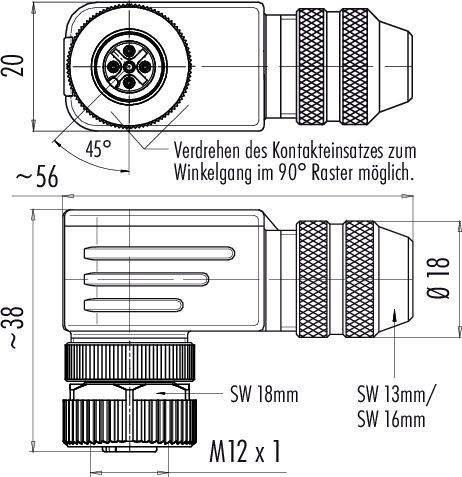

Technische Zeichnung eines M12 x 1 Steckverbinders mit Drehmechanismus für 90° Raster, inkl. Maße und Anzugsdrehmomente.

Ein Kreis mit vier nummerierten Löchern, verbunden durch Linien, und einem 45-Grad-Winkel oben links.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gewinkelt

Anschlussseite A

M12

Polzahl

Nennspannung

250 V

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 20. Nov.

172 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 33.95 / Stück)

CHF 45.95

-26 %

CHF 33.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 1430 822 04 Serie 713

M12-A Winkeldose
Polzahl: 4
6.0 - 8.0 mm
schirmbar
schraubklemm
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Material Verriegelung: Zinkdruckguss vernickelt
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 1430 822 04

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Buchse, gewinkelt

Anschlussseite A: M12

Polzahl: 4

Nennspannung: 250 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.75 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP67

Besonderheiten: geschirmt

Verschlussart: Schraub

Herst.-Teilenr.: 99 1430 822 04-20

Inhalt: 1 St.

Kabel-Ø (max.): 8.0 mm

Kabel-Ø (min.): 6.0 mm

Kabel-Ø-Bereich: 6.0 - 8.0 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

binder 09 0381 274 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216599

Lieferung Fr., 20. Nov.

1183 StückConrad Electronic

Stecker, gerade

M12

30 V

2 A

Stück

Min.: 1

Vielfache: 1

CHF 6.20^*

binder 09 0431 216 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216602

Lieferung Do., 26. Nov.

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 3.80^*

binder 09 0431 474 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216603

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 3.80^*

binder 09 0431 70 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216604

Lieferung Fr., 20. Nov.

6631 StückConrad Electronic

Stecker, gerade

M12

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 3.35^*

binder 09 0431 71 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216605

Bald verfügbar

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 3.35^*

binder 09 0431 73 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216606

Lieferung Do., 26. Nov.

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 2.90^*

binder 09 0431 74 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216607

Lieferung Fr., 20. Nov.

58 StückConrad Electronic

Stecker, gerade

M12

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 2.90^*

binder 09 0431 76 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216608

Lieferung Di., 22. Dez.

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 3.80^*

binder 09 0433 216 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216610

Lieferung Fr., 20. Nov.

Conrad Electronic

Stecker, gerade

M12

60 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 3.80^*

binder 09 0433 474 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216611

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

M12

60 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 4.25^*

Dokumente & Downloads

Datenblatt

Datenblatt 3218652 binder 99 1430 822 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gewinkelt Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218652 binder 99 1430 822 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gewinkelt Polzahl Sensoren: 4 1 St.

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
