Name: binder 99 0737 03 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.
Brand: binder
SKU: 3215871
Availability: BackOrder

Ein schwarzer, zylindrischer Steckverbinder mit mehreren Metallpins, geeignet für elektronische Verbindungen und technische Anwendungen.

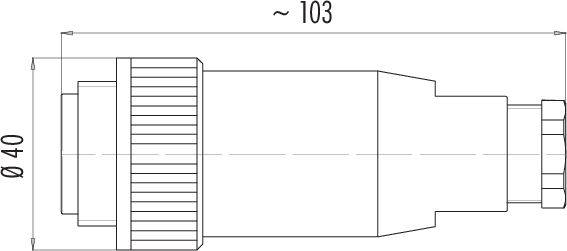

Technische Zeichnung eines zylindrischen Steckverbinders, Länge ca. 103 mm, Durchmesser 40 mm, zeigt Schnitte und Maße.

'Grafik eines 25-poligen D-Sub-Steckverbinders' zeigt eine kreisförmige Anordnung nummerierter Punkte von 1 bis 25.

1/3

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

9 Stück

Anzahl

Stück

Gesamt (CHF 49.95 / Stück)

CHF 49.95

inkl. MwSt.

Nur noch 9 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0737 03 24 Serie 694

RD30 Kabelstecker
Polzahl: 24
14.0 - 18.0 mm
ungeschirmt
löten
IP65

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PA (UL94 HB)
Kabeldurchlass: 14.0 - 18.0 mm
Montageart: Kabelmontage

Typ: 99 0737 03 24

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 24

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: AWG 24

Herst.-Teilenr.: 99 0737 03 24-20

Polzahl: 24

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP65

Serie: 694

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 0737 03 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215871

Lieferung Di., 24. Nov.

9 StückConrad Electronic

Dieser Artikel

Löten

Stecker, gerade

1 St.

125 V

3 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

binder 99 0709 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215853

Lieferung Di., 24. Nov.

3 StückConrad Electronic

Schraubklemme

Stecker, gerade

5 + PE

1 St.

400 V

20 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 99 0709 03 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215854

Lieferung Di., 24. Nov.

7 StückConrad Electronic

Schraubklemme

Stecker, gerade

5 + PE

1 St.

400 V

20 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 99 0710 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215857

Lieferung Di., 24. Nov.

44 StückConrad Electronic

Schraubklemme

Buchse, gerade

5 + PE

1 St.

400 V

20 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

binder 99 0710 03 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215858

Lieferung Di., 24. Nov.

93 StückConrad Electronic

Schraubklemme

Buchse, gerade

5 + PE

1 St.

400 V

20 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

binder 99 0710 70 05-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215859

Lieferung Di., 24. Nov.

381 StückConrad Electronic

Schraubklemme

Buchse, gewinkelt

5 + PE

1 St.

400 V

20 A

Winkeldose

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

binder 99 0717 02 13-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215862

Lieferung Di., 24. Nov.

170 StückConrad Electronic

Löten

Stecker, gerade

13 + PE

1 St.

250 V

6 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 99 0718 02 13-20 Kabeldose Buchse, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215866

Lieferung Di., 24. Nov.

9 StückConrad Electronic

Löten

Buchse, gerade

13 + PE

1 St.

250 V

6 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 99 0718 03 13-20 Kabeldose Buchse, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215867

Lieferung Di., 15. Dez.

Conrad Electronic

Löten

Buchse, gerade

13 + PE

1 St.

250 V

6 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 99 0737 02 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215870

Lieferung Di., 15. Dez.

Conrad Electronic

Löten

Stecker, gerade

1 St.

125 V

3 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215871 binder 99 0737 03 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215871 binder 99 0737 03 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
