Name: binder 99 0617 70 06-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): 678 1 St.
Brand: binder
SKU: 3215764
Availability: BackOrder

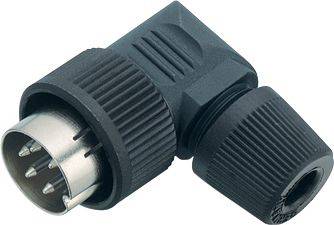

'Ein schwarzer, abgewinkelter Stecker mit fünf Metallstiften.'

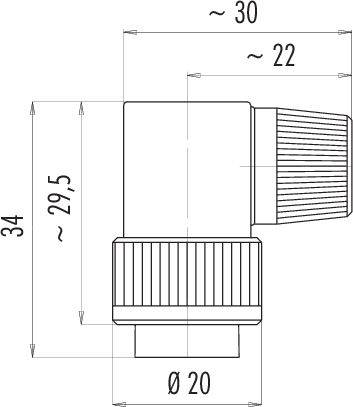

Technische Zeichnung eines Winkels mit Bemaßungen: Höhe 34 mm, Breite 30 mm, Öffnung Ø 20 mm, andere relevante Maße 22 mm und 29,5 mm.

Zeichnung eines 6-poligen DIN-Steckverbinders, nummeriert von 1 bis 6, Darstellung der Anordnung und Pin-Positionen.

1/3

Abbildung ähnlich

Produkt-Art

Winkelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

43 Stück

Anzahl

Stück

Gesamt (CHF 23.95 / Stück)

CHF 23.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0617 70 06 Serie 678

Bajonett Winkelstecker
Polzahl: 6 DIN
4.0 - 6.0 mm
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 4.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 99 0617 70 06

Produkt-Art: Winkelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 6

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Verschluss: Bajonett

Nennspannung: 250 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 99 0617 70 06-20

Polzahl: 6

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 678

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 0601 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215741

Lieferung Di., 24. Nov.

33 StückConrad Electronic

Stecker, gerade

1 St.

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 7.05^*

binder 99 0601 70 02-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215743

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gerade

1 St.

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

binder 99 0601 72 02-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215744

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gerade

1 St.

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 99 0602 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215745

Lieferung Di., 24. Nov.

72 StückConrad Electronic

Buchse, gerade

1 St.

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 8.80^*

binder 99 0602 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215746

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Buchse, gerade

1 St.

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 9.70^*

binder 99 0602 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215747

Lieferung Di., 24. Nov.

25 StückConrad Electronic

Buchse, gewinkelt

1 St.

250 V

7 A

Winkeldose

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 99 0602 72 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215748

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Buchse, gewinkelt

1 St.

250 V

7 A

Winkeldose

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

binder 99 0603 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215749

Lieferung Do., 26. Nov.

Conrad Electronic

Flanschstecker

1 St.

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 6.60^*

binder 99 0604 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215750

Lieferung Di., 24. Nov.

20 StückConrad Electronic

Buchse, gerade

1 St.

250 V

7 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 5.75^*

binder 99 0605 02 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215751

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gerade

1 St.

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 7.50^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215764 binder 99 0617 70 06-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): 678 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215764 binder 99 0617 70 06-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): 678 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
