Name: binder 99 0602 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.
Brand: binder
SKU: 3215747
Availability: BackOrder

Schwarzer, rechtwinkliger elektrischer Steckverbinder mit geriffelter Oberfläche und mehreren Stiften für Kabelanschluss und Signalübertragung.

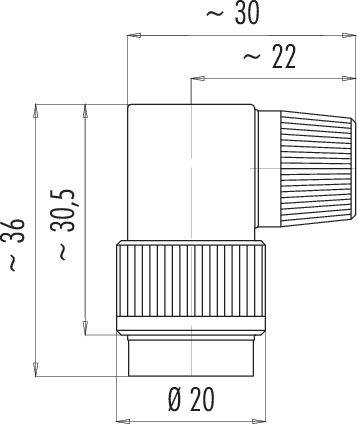

Technische Zeichnung eines Winkelfittings mit den Maßen: Durchmesser 20 mm, Länge ca. 30 mm, Höhe ca. 36 mm, Gewindelänge ca. 22 mm.

Eine technische Zeichnung zeigt die Skizze eines kreisförmigen Steckverbinders mit zwei nummerierten Löchern und einer Kerbe auf der Unterseite.

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

25 Stück

Anzahl

Stück

Gesamt (CHF 25.95 / Stück)

CHF 25.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0602 70 02 Serie 678

Bajonett Winkeldose
Polzahl: 2
4.0 - 6.0 mm
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 4.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 99 0602 70 02

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 2

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 7 A

Nennstrom - gerundet: 7 A

Verschluss: Bajonett

Nennspannung: 250 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 99 0602 70 02-20

Polzahl: 2

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 678

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 0602 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215747

Lieferung Di., 24. Nov.

25 StückConrad Electronic

Dieser Artikel

Buchse, gewinkelt

1 St.

250 V

7 A

Winkeldose

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 99 0601 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215741

Lieferung Di., 24. Nov.

33 StückConrad Electronic

Stecker, gerade

1 St.

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 7.05^*

binder 99 0601 70 02-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215743

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gerade

1 St.

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

binder 99 0601 72 02-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215744

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gerade

1 St.

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 99 0602 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215745

Lieferung Di., 24. Nov.

72 StückConrad Electronic

Buchse, gerade

1 St.

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 8.80^*

binder 99 0602 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215746

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Buchse, gerade

1 St.

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 9.70^*

binder 99 0602 72 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215748

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Buchse, gewinkelt

1 St.

250 V

7 A

Winkeldose

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

binder 99 0603 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215749

Lieferung Do., 26. Nov.

Conrad Electronic

Flanschstecker

1 St.

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 6.60^*

binder 99 0604 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215750

Lieferung Di., 24. Nov.

20 StückConrad Electronic

Buchse, gerade

1 St.

250 V

7 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 5.75^*

binder 99 0605 02 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215751

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gerade

1 St.

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 7.50^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215747 binder 99 0602 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215747 binder 99 0602 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
