Name: binder 99 0422 10 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 712 1 St.
Brand: binder
SKU: 3215714
Availability: BackOrder

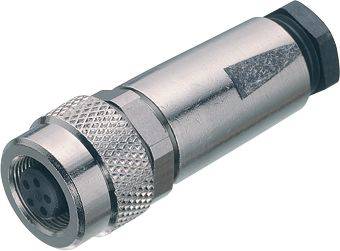

Ein Metallstecker mit mehreren runden Pins und geriffeltem Griff, der für elektrische Verbindungen verwendet wird.

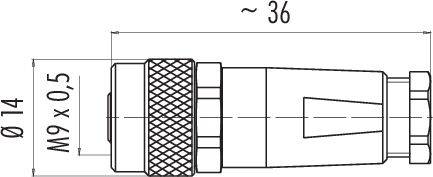

Technische Zeichnung eines zylindrischen Steckverbinders mit Rändelmutter. Maße: Länge ca. 36 mm, Durchmesser 14 mm, Gewinde M9 x 0,5.

'Schaltbild eines siebenpoligen Steckverbinders. Nummerierte Kontakte von 1 bis 7 sind gleichmäßig um den Kreis verteilt.'

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

1042 Stück

Anzahl

Stück

Gesamt (CHF 33.95 / Stück)

CHF 33.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0422 10 07 Serie 712

M9 IP67 Kabeldose
Polzahl: 7
3.5 - 5.0 mm
schirmbar
löten
IP67

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 1
Material Kontaktkörper: PA (UL94 V-0)
Material Verriegelung: CuZn (Messing vernickelt)
Kabeldurchlass: 3.5 - 5.0 mm
Montageart: Kabelmontage

Typ: 99 0422 10 07

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 7

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 1 A

Nennstrom - gerundet: 1 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 26

Herst.-Teilenr.: 99 0422 10 07-20

Polzahl: 7

max. Querschnitt: 0.14 mm²

Querschnitt-Bereich: 0.14 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 712

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennstrom - gerundet

Produkt-Art

binder 09 0403 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214954

Lieferung Di., 24. Nov.

6 StückConrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 9.25^*

binder 09 0403 30 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214955

Lieferung Do., 31. Dez. 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 09 0403 35 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214956

Lieferung Do., 31. Dez. 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 0403 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214957

Lieferung Di., 24. Nov.

22 StückConrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 09 0403 90 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214958

Lieferung Do., 31. Dez. 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

binder 09 0404 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214959

Lieferung Di., 24. Nov.

184 StückConrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 8.90^*

binder 09 0404 30 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214960

Lieferung Fr., 4. Dez.

Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 18.95^*

binder 09 0404 35 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214961

Lieferung Do., 31. Dez. 2026

Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 09 0404 55 02-20 Flanschdose Buchse, gewinkelt, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214962

Lieferung Do., 31. Dez. 2026

Conrad Electronic

Buchse, gewinkelt

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

binder 09 0404 80 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214963

Lieferung Di., 24. Nov.

290 StückConrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215714 binder 99 0422 10 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 712 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215714 binder 99 0422 10 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 712 1 St.

Beschreibung

Unsere Subminiatur-Rundsteckverbinder wurden für die zahlreichen Anwendungen entwickelt, bei denen Größe und Signalintegrität eine wichtige Rolle spielen. Wir bieten Modelle mit Schnapp-, Bajonett- und Push-Pull-Verriegelung sowie mit M9-Schraubverriegelung in zwei verschiedenen Ausführungen, entweder mit Schutzart IP40 oder mit IP67 an. Die Steckverbinder sind mit zwei bis acht Kontakten, in gerader oder gewinkelter Ausführung sowie als Flanschsteckverbinder erhältlich. Die verschiedenen Modelle verfügen über einen Tauchlöt- oder Lötanschluss und sind mit angespritzten Kabeln in unterschiedlichen Längen erhältlich. Für die Herstellung unserer Rundsteckverbinder verwenden wir hochwertige Werkstoffe. Die Gehäuse und Kontaktkörper bestehen aus PUR oder PVC, die Kontakte sind aus vergoldeter Bronze oder vergoldetem Messing. Es stehen sieben verschiedene Serien zur Verfügung, die mit folgenden Vorteilen überzeugen:

• Wahl der Verriegelung
• Schutzart IP40 oder IP67
• 2- bis 8-polig
• Gerade und gewinkelte Ausführungen
• Bis zu 1.000 Steckzyklen
