Name: binder 99 0409 75 04-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 712 1 St.
Brand: binder
SKU: 3215701
Availability: BackOrder

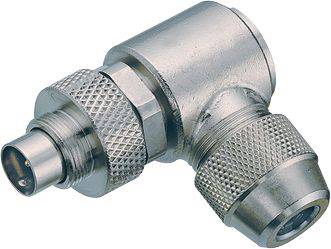

Metallstecker in L-Form mit gerändelter Oberfläche, geeignet für industrielle Verbindungen und robuste Anwendungen.

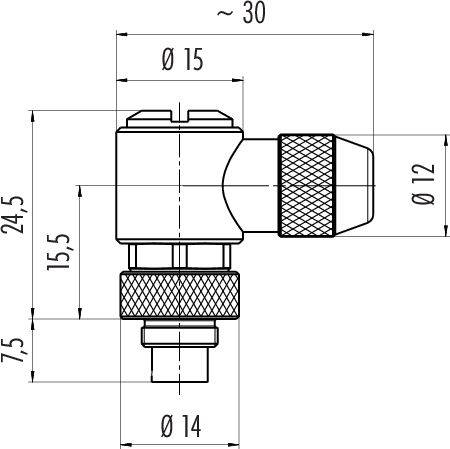

Technische Zeichnung eines L-förmigen Rohranschlusses mit Maßen: Höhe 24,5 mm, Breite 15 mm, Außendurchmesser 14-15 mm.

Steckerbelegung eines 4-poligen Steckers, nummerierte Pins 1 bis 4 im Kreis angeordnet.

1/3

Abbildung ähnlich

Produkt-Art

Winkelstecker

Bauform

Stecker, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

87 Stück

Anzahl

Stück

Gesamt (CHF 35.95 / Stück)

CHF 35.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0409 75 04 Serie 712

M9 IP67 Winkelstecker
Polzahl: 4
3.5 - 5.0 mm
schirmbar
löten
IP67

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Material Verriegelung: CuZn (Messing vernickelt)
Kabeldurchlass: 3.5 - 5.0 mm
Montageart: Kabelmontage

Typ: 99 0409 75 04

Produkt-Art: Winkelstecker

Bauform: Stecker, gewinkelt

Gesamtpolzahl: 4

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuZn

: AWG 24

Herst.-Teilenr.: 99 0409 75 04-20

Polzahl: 4

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 712

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennstrom - gerundet

Produkt-Art

binder 09 0403 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214954

Lieferung Di., 24. Nov.

6 StückConrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 9.25^*

binder 09 0403 30 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214955

Lieferung Di., 29. Dez. 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 09 0403 35 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214956

Lieferung Di., 29. Dez. 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 0403 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214957

Lieferung Di., 24. Nov.

22 StückConrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 09 0403 90 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214958

Lieferung Di., 29. Dez. 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

binder 09 0404 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214959

Lieferung Di., 24. Nov.

184 StückConrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 8.90^*

binder 09 0404 30 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214960

Lieferung Fr., 4. Dez.

Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 18.95^*

binder 09 0404 35 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214961

Lieferung Di., 29. Dez. 2026

Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 09 0404 55 02-20 Flanschdose Buchse, gewinkelt, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214962

Lieferung Di., 29. Dez. 2026

Conrad Electronic

Buchse, gewinkelt

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

binder 09 0404 80 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Bestell-Nr.:3214963

Lieferung Di., 24. Nov.

290 StückConrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215701 binder 99 0409 75 04-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 712 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215701 binder 99 0409 75 04-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 712 1 St.

Beschreibung

Unsere Subminiatur-Rundsteckverbinder wurden für die zahlreichen Anwendungen entwickelt, bei denen Größe und Signalintegrität eine wichtige Rolle spielen. Wir bieten Modelle mit Schnapp-, Bajonett- und Push-Pull-Verriegelung sowie mit M9-Schraubverriegelung in zwei verschiedenen Ausführungen, entweder mit Schutzart IP40 oder mit IP67 an. Die Steckverbinder sind mit zwei bis acht Kontakten, in gerader oder gewinkelter Ausführung sowie als Flanschsteckverbinder erhältlich. Die verschiedenen Modelle verfügen über einen Tauchlöt- oder Lötanschluss und sind mit angespritzten Kabeln in unterschiedlichen Längen erhältlich. Für die Herstellung unserer Rundsteckverbinder verwenden wir hochwertige Werkstoffe. Die Gehäuse und Kontaktkörper bestehen aus PUR oder PVC, die Kontakte sind aus vergoldeter Bronze oder vergoldetem Messing. Es stehen sieben verschiedene Serien zur Verfügung, die mit folgenden Vorteilen überzeugen:

• Wahl der Verriegelung
• Schutzart IP40 oder IP67
• 2- bis 8-polig
• Gerade und gewinkelte Ausführungen
• Bis zu 1.000 Steckzyklen
