Name: binder 99 0147 12 12-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 682 1 St.
Brand: binder
SKU: 3215612
Availability: BackOrder

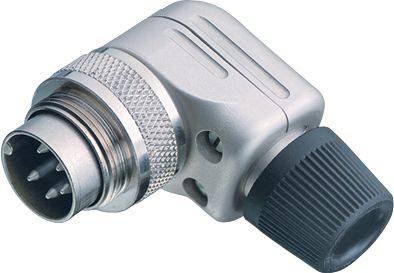

Metallener Winkelstecker mit geriffeltem Griff, fünf Pins an der Anschlussseite. Geeignet für industrielle oder technische Anwendungen.

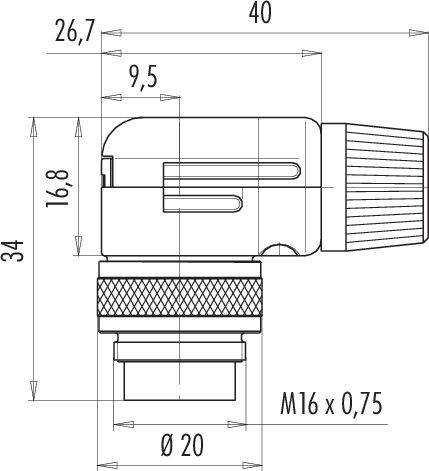

Technische Zeichnung eines rechtwinkligen Steckers mit M16-Gewinde. Maße: Länge 40 mm, Höhe 34 mm, andere Details sind markiert.

'Rundsteckverbinder mit 12 Kontakten, beschriftet von A bis L. Sicht von vorne, zeigt Anordnung der Kontakte in kreisförmigem Muster.'

1/3

Abbildung ähnlich

Produkt-Art

Winkelstecker

Bauform

Stecker, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

2 Stück

Anzahl

Stück

Gesamt (CHF 29.95 / Stück)

CHF 29.95

inkl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0147 12 12 Serie 682

M16 IP40 Winkelstecker
Polzahl: 12
6.0 - 8.0 mm
schirmbar
löten
IP40

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 0147 12 12

Produkt-Art: Winkelstecker

Bauform: Stecker, gewinkelt

Gesamtpolzahl: 12

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuZn

Gehäuse-Material: Zinkdruckguss vernickelt

: AWG 24

Herst.-Teilenr.: 99 0147 12 12-20

Polzahl: 12

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 682

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0133 70 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214654

Lieferung Di., 24. Nov.

20 StückConrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 09 0133 72 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214655

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 09 0133 78 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214656

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 18.95^*

binder 09 0133 79 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214657

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 18.95^*

binder 09 0134 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214658

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Buchse, gewinkelt

250 V

7 A

Winkeldose

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 09 0134 72 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214659

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Buchse, gewinkelt

250 V

7 A

Winkeldose

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

binder 09 0135 72 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214660

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

binder 09 0135 78 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214661

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 09 0135 79 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214662

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 09 0136 72 03-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214663

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Buchse, gewinkelt

250 V

7 A

Winkeldose

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215612 binder 99 0147 12 12-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 682 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215612 binder 99 0147 12 12-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 682 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
