Name: binder 99 0130 106 12-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 723 1 St.
Brand: binder
SKU: 3215581
Availability: BackOrder

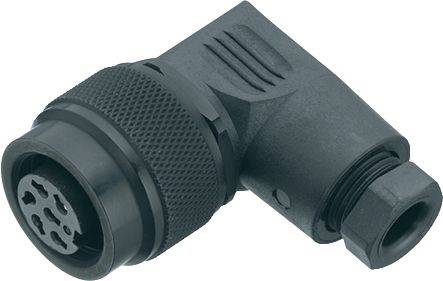

Ein schwarzer, abgewinkelter Stecker mit mehreren Pin-Anschlüssen, geeignet für elektronische Verbindungen in technischen Geräten.

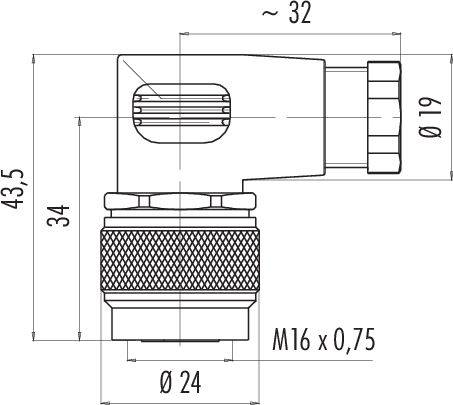

Technische Zeichnung eines Steckverbinders mit Abmessungen: Länge ~32mm, Höhe 43,5mm, Durchmesser 24mm und 19mm, M16 x 0,75 Gewinde.

Schema eines runden Steckverbinders mit 13 Pins, beschriftet von A bis M. Die Pins sind gleichmäßig verteilt; ein Schlitz dient als Orientierungshilfe.

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 27. Jan. 2027

Anzahl

Stück

Gesamt (CHF 45.95 / Stück)

CHF 45.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0130 106 12 Serie 723

M16 IP67 Winkeldose
Polzahl: 12
4.0 - 6.0 mm
ungeschirmt
löten
IP67

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 4.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 99 0130 106 12

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 12

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 24

Herst.-Teilenr.: 99 0130 106 12-20

Polzahl: 12

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 723

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214483

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 28.95^*

binder 09 0101 25 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214484

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 09 0101 70 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214485

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 09 0101 79 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214486

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

Stück

Min.: 1

Vielfache: 1

CHF 28.95^*

binder 09 0102 25 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214487

Lieferung Di., 24. Nov.

20 StückConrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

binder 09 0102 70 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214488

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

binder 09 0103 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214490

Lieferung Di., 15. Dez.

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 8.15^*

binder 09 0103 09 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214491

Lieferung Di., 15. Dez.

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

binder 09 0103 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214492

Lieferung Di., 15. Dez.

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

binder 09 0103 89 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214493

Lieferung Fr., 27. Nov.

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215581 binder 99 0130 106 12-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 723 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215581 binder 99 0130 106 12-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 723 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
