Name: binder 86 0536 1000 00404-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Se
Brand: binder
SKU: 3218406
Availability: BackOrder

Ein runder Metallstecker mit grünem Innenkern und mehreren Kontakten, geeignet für elektrische Verbindungen.

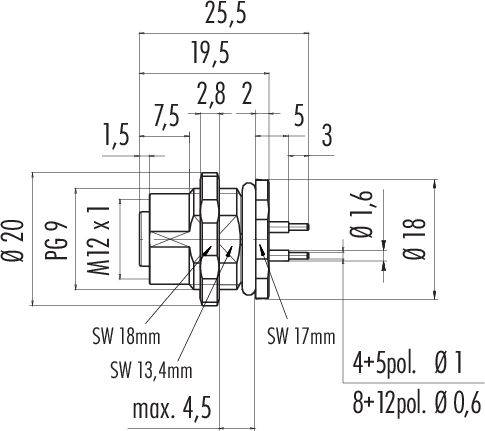

Technische Zeichnung eines Steckverbinders mit Maßen in Millimetern; zeigt Draufsicht und Seitenansicht mit spezifischen Durchmessern und Gewindemaßen.

Diagramm zeigt einen Kreis mit vier gleichmäßig verteilten Bohrlöchern nummeriert von 1 bis 4, zwei Winkelangaben: 45° und 61,5°.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gerade

Flanschbuchse

Anschlussseite A

M12

Polzahl

Nennspannung

50 V/AC

60 V/DC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 25. Nov.

Anzahl

Stück

Gesamt (CHF 13.95 / Stück)

CHF 13.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

86 0536 1000 00404 Serie 876

M12-D Flanschdose
Polzahl: 4
ungeschirmt
tauchlöten
IP67
UL
PG9
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10¹⁰ Ω
Durchgangswiderstand: ≤ 15 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA (UL94 V-0)
Material Verriegelung: CuZn (Messing vernickelt)
Montageart: Gehäusemontage

Typ: 86 0536 1000 00404

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Buchse, gerade
Flanschbuchse

Anschlussseite A: M12

Polzahl: 4

Nennspannung: 50 V/AC
60 V/DC

Nennstrom: 0.5 A

Nennstrom - gerundet: 500 mA

Anschlussquerschnitt (max.): 0.25 mm²

Anschluss: Löten

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: PG9

Kodierung: D

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

Montageart Sensor-/Aktor-Verbindungstechnik: Hinterwandmontage

: IP67

Besonderheiten: D Codiert

Verschlussart: Schraub

Herst.-Teilenr.: 86 0536 1000 00404-20

Inhalt: 1 St.

RoHS-konform: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Kabellänge

Nennspannung

Nennstrom - gerundet

binder 70 3733 705 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216669

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Flanschstecker

0.5 m

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

binder 70 3733 706 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216670

Lieferung Mi., 25. Nov.

99 StückConrad Electronic

Flanschstecker

0.5 m

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 41.95^*

binder 70 3734 705 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216671

Lieferung Mi., 25. Nov.

1 StückConrad Electronic

Buchse, gerade

0.5 m

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

binder 70 3734 706 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG9 Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216672

Lieferung Mi., 25. Nov.

369 StückConrad Electronic

Buchse, gerade

0.5 m

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

binder 76 0136 0011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216691

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Buchse, gerade

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 17.95^*

binder 76 0236 0011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216735

Lieferung Mi., 25. Nov.

19 StückConrad Electronic

Buchse, gerade

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 76 0536 1011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216759

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Buchse, gerade

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

binder 77 4529 4529 50704-0030-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 0.3 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218241

Lieferung Do., 14. Jan. 2027

Conrad Electronic

Stecker, gerade

0.3 m

25 V/AC

4 A

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

binder 77 4529 4529 50704-0060-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 0.6 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218242

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gerade

0.6 m

25 V/AC

4 A

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

binder 77 4529 4529 50704-0100-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 1 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218243

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gerade

1 m

25 V/AC

4 A

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3218406 binder 86 0536 1000 00404-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Se

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218406 binder 86 0536 1000 00404-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Se

Beschreibung

binder bietet 7 verschiedene Rundsteckverbinder für Signal- und Datenübertragung in modernen, automatisierten Fabriken an. Hauptsächlich handelt es sich dabei um M8-, M12-, M16- Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Bei der Datenübertragung kann unser neuester, geschirmter, X-kodierter M12-Steckverbinder Datenübertragungsraten bis zu beeindruckenden 10 Gbit/s bewältigen.

Eigenschaften:

• 6 Produktserien
• Verschiedene Verriegelungssysteme, darunter M8, M12 und M16
• Kodierung, darunter M12 - B, -D und -X
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte
• Geschirmt und schirmbar
• PUR- und PVC-Kabel
• Kabellängen von 0,5 m bis 10 m
