Name: binder 79 6129 20 12-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 S
Brand: binder
SKU: 3215497
Availability: BackOrder

Mehrpoliger Stecker mit Metallgehäuse und schwarzem Kabel.

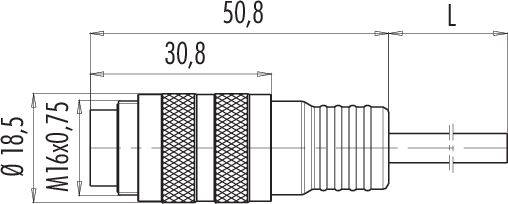

Technische Zeichnung eines zylindrischen Steckers mit Maßen: Gesamtlänge 50,8 mm, Teilabschnitt 30,8 mm, Durchmesser 18,5 mm, Gewinde M16x0,75.

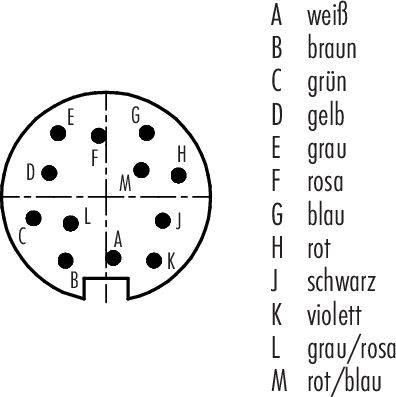

Steckverbinder-Pinbelegung in Kreisform. Pins A-M sind markiert: A = weiß, B = braun, C = grün, D = gelb, E = grau, F = rosa, G = blau, H = rot, I = schwarz, J = violett, K = grau/rosa, L = rot/blau.

1/3

Abbildung ähnlich

Produkt-Art

Rundstecker konfektioniert

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Kabel mit Stecker

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

18 Stück

Anzahl

Stück

Gesamt (CHF 59.95 / Stück)

CHF 59.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

79 6129 20 12 Serie 425

M16 IP67 Kabelstecker
Polzahl: 12
geschirmt
am Kabel angespritzt
IP67
TPE-U (PUR) schwarz
12 x 0.25 mm²

Technische Daten

EMV-Tauglichkeit: geschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Isolation Litze: PE 2Y
Kabelquerschnitt: 12 x 0.25 mm²
Biegeradius Kabel bewegt: ≥ 12 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Ja
Montageart: Kabelmontage

Typ: 79 6129 20 12

Produkt-Art: Rundstecker konfektioniert

Bauform: Stecker, gerade

Gesamtpolzahl: 12

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: 70 °C

Nennstrom: 3 A

Min. Temperatur: -25 °C

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuZn

Gehäuse-Material: PUR

: AWG 24

Herst.-Teilenr.: 79 6129 20 12-20

Polzahl: 12

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 425

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

binder 79 6129 20 12-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215497

Lieferung Di., 24. Nov.

18 StückConrad Electronic

Dieser Artikel

Stecker, gerade

1 St.

60 V

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

binder 79 6013 20 05-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215485

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Stecker, gerade

1 St.

250 V

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 79 6014 20 05-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215486

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Buchse, gerade

1 St.

250 V

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 79 6030 20 12-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215488

Lieferung Di., 24. Nov.

91 StückConrad Electronic

Buchse, gerade

1 St.

60 V

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

binder 79 6051 20 14-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215489

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Stecker, gerade

1 St.

60 V

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

binder 79 6052 20 14-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215490

Lieferung Di., 24. Nov.

15 StückConrad Electronic

Buchse, gerade

1 St.

60 V

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

binder 79 6071 20 08-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215491

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Stecker, gerade

1 St.

60 V

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

binder 79 6072 20 08-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215492

Lieferung Di., 24. Nov.

7 StückConrad Electronic

Buchse, gerade

1 St.

60 V

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

binder 79 6113 20 05-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215493

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Stecker, gerade

1 St.

250 V

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

binder 79 6114 20 05-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215494

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Buchse, gerade

1 St.

250 V

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215497 binder 79 6129 20 12-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215497 binder 79 6129 20 12-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 S

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
