Name: binder 79 5060 10 03-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Stecker, gerade, Buchse, gerade 1 m Polzahl Sens
Brand: binder
SKU: 3218306
Availability: BackOrder

Schwarzes Anschlusskabel mit rundem, metallischem Steckverbinder, das für elektrische Verbindungen verwendet wird.

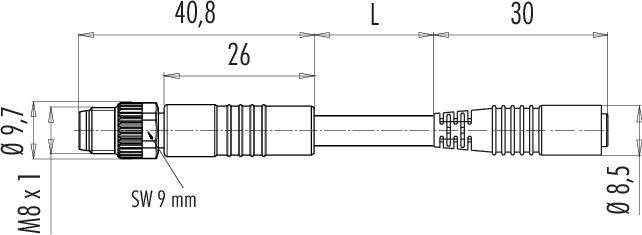

Technische Zeichnung eines Steckers mit Maßen: Länge 40,8 mm, Gesamtlänge L, weitere Länge 30 mm. Gewinde M8 x 1, Durchmesser 9,7 mm.

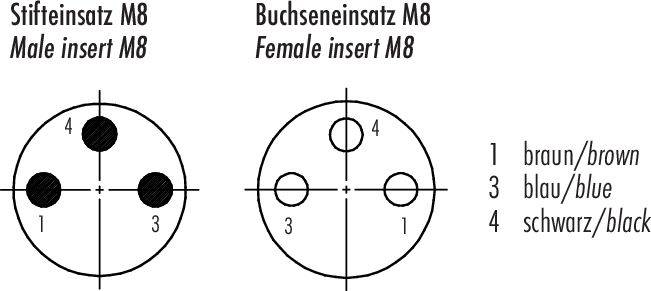

'Diagramm zeigt Stifteinsatz M8 und Buchseneinsatz M8 mit Farbkennzeichnung: 1 braun, 3 blau, 4 schwarz. Verbindungsbelegung.'

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Stecker, gerade

Buchse, gerade

Anschlussseite A

Polzahl

Kabellänge

1 m

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 15. Jan. 2027

Anzahl

Stück

Gesamt (CHF 22.95 / Stück)

CHF 22.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

79 5060 10 03 Serie 765

M8 Verbindungsleitung
Polzahl: 3
ungeschirmt
am Kabel angespritzt
IP65
PUR schwarz
3 x 0.25 mm²

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: Zinkdruckguss vernickelt
Isolation Litze: PVC
Kabelquerschnitt: 3 x 0.25 mm²
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 10 x Ø
Halogenfrei: Nein
Montageart: Kabelmontage

Typ: 79 5060 10 03

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Stecker, gerade
Buchse, gerade

Anschlussseite A: M8

Polzahl: 3

Kabellänge: 1 m

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Gewinde-Typ Anschlussseite: M8

Gewinde-Typ Kabelanschluss und Montage: M8

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP65

Besonderheiten: PUR-Mantel

Min. Temperatur: -40 °C

Max. Temperatur: 80 °C

Verschlussart: Snap-In

Herst.-Teilenr.: 79 5060 10 03-20

Inhalt: 1 St.

Kabel-Ø: 4.5 mm

RoHS-konform: Ja
