Name: binder 79 1451 215 03-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 702 1 S
Brand: binder
SKU: 3215462
Availability: BackOrder

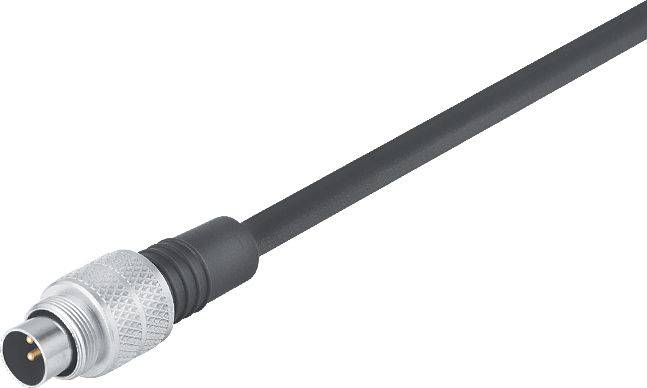

Kabel mit zylindrischem Stecker aus Metall, schwarzer Draht; typisch für industrielle Anwendungen oder elektronische Verbindungen.

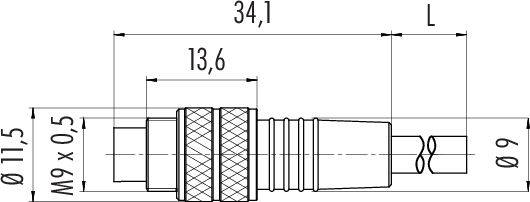

Technische Zeichnung eines Steckers mit Abmessungen: Länge 34,1 mm, Durchmesser 11,5 mm, Gewinde M9 x 0,5.

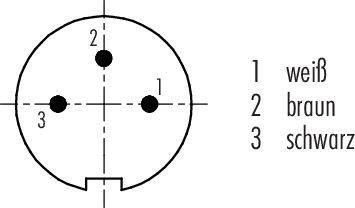

'Steckerbelegung': Diagramm eines runden Steckers mit drei nummerierten Pins. Beschriftung: 1 weiß, 2 braun, 3 schwarz.

1/3

Abbildung ähnlich

Produkt-Art

Rundstecker konfektioniert

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Kabel mit Stecker

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

15 Stück

Anzahl

Stück

Gesamt (CHF 31.95 / Stück)

CHF 31.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

79 1451 215 03 Serie 702

M9 IP67 Kabelstecker
Polzahl: 3
ungeschirmt
am Kabel angespritzt
IP67
PUR schwarz
3 x 0.25 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Material Verriegelung: CuZn (Messing vernickelt)
Isolation Litze: PVC
Kabelquerschnitt: 3 x 0.25 mm²
Biegeradius Kabel bewegt: min. 45 mm
Biegeradius Kabel fest: min. 22 mm
Halogenfrei: Nein
Montageart: Kabelmontage

Typ: 79 1451 215 03

Produkt-Art: Rundstecker konfektioniert

Bauform: Stecker, gerade

Gesamtpolzahl: 3

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: 70 °C

Nennstrom: 4 A

Min. Temperatur: -25 °C

Nennstrom - gerundet: 4 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuZn

Gehäuse-Material: PUR

: AWG 24

Herst.-Teilenr.: 79 1451 215 03-20

Polzahl: 3

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 702

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennstrom - gerundet

binder 79 1401 12 02-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215426

Lieferung Di., 24. Nov.

10 StückConrad Electronic

Stecker, gerade

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

binder 79 1401 15 02-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215427

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Stecker, gerade

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

binder 79 1401 72 02-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215428

Lieferung Di., 24. Nov.

102 StückConrad Electronic

Stecker, gewinkelt

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 79 1401 75 02-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215429

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Stecker, gewinkelt

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

binder 79 1402 12 02-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215430

Lieferung Di., 24. Nov.

18 StückConrad Electronic

Buchse, gerade

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 79 1402 15 02-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215431

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Buchse, gerade

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

binder 79 1402 72 02-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215432

Lieferung Di., 24. Nov.

148 StückConrad Electronic

Buchse, gewinkelt

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 79 1402 75 02-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215433

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Buchse, gewinkelt

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

binder 79 1405 72 03-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215435

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Stecker, gewinkelt

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

binder 79 1405 75 03-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 702 1 St.

Bestell-Nr.:3215436

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Stecker, gewinkelt

1 St.

4 A

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215462 binder 79 1451 215 03-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 702 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215462 binder 79 1451 215 03-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 702 1 S

Beschreibung

Unsere Subminiatur-Rundsteckverbinder wurden für die zahlreichen Anwendungen entwickelt, bei denen Größe und Signalintegrität eine wichtige Rolle spielen. Wir bieten Modelle mit Schnapp-, Bajonett- und Push-Pull-Verriegelung sowie mit M9-Schraubverriegelung in zwei verschiedenen Ausführungen, entweder mit Schutzart IP40 oder mit IP67 an. Die Steckverbinder sind mit zwei bis acht Kontakten, in gerader oder gewinkelter Ausführung sowie als Flanschsteckverbinder erhältlich. Die verschiedenen Modelle verfügen über einen Tauchlöt- oder Lötanschluss und sind mit angespritzten Kabeln in unterschiedlichen Längen erhältlich. Für die Herstellung unserer Rundsteckverbinder verwenden wir hochwertige Werkstoffe. Die Gehäuse und Kontaktkörper bestehen aus PUR oder PVC, die Kontakte sind aus vergoldeter Bronze oder vergoldetem Messing. Es stehen sieben verschiedene Serien zur Verfügung, die mit folgenden Vorteilen überzeugen:

• Wahl der Verriegelung
• Schutzart IP40 oder IP67
• 2- bis 8-polig
• Gerade und gewinkelte Ausführungen
• Bis zu 1.000 Steckzyklen
