Abbildung ähnlich
binder 79 1402 75 02-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1
Produkt-Art
Rundstecker konfektioniert
Bauform
Buchse, gewinkelt
Gesamtpolzahl
2
Anschluss
Kabel mit Stecker
Inhalt
1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 49.95 / Stück)
CHF 49.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
79 1402 75 02 Serie 702

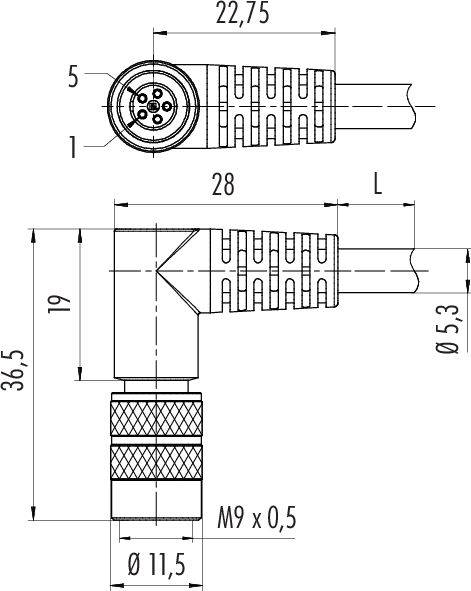

- M9 IP67 Winkeldose
- Polzahl: 2
- geschirmt
- am Kabel angespritzt
- IP67
- PUR schwarz
- 5 x 0.25 mm²
Technische Daten
- EMV-Tauglichkeit: geschirmt
- Isolationswiderstand: ≥ 10¹⁰ Ω
- Durchgangswiderstand: ≤ 3 mΩ
- Isolierstoffgruppe: III
- Überspannungskategorie: II
- Verschmutzungsgrad: 1
- Material Kontaktkörper: PBT (UL94 V-0)
- Material Verriegelung: CuZn (Messing vernickelt)
- Isolation Litze: PP
- Kabelquerschnitt: 5 x 0.25 mm²
- Verfahrgeschwindigkeit: bei 5m horizontaler Weg. -> 200 m/min
- Biegeradius Kabel bewegt: ≥ 10 x Ø
- Biegeradius Kabel fest: ≥ 5 x Ø
- Halogenfrei: Ja
- Montageart: Kabelmontage
- Typ
79 1402 75 02
- Produkt-Art
Rundstecker konfektioniert
- Bauform
Buchse, gewinkelt
- Gesamtpolzahl
2
- Anschluss
Kabel mit Stecker
- Herstellerfarbe
Schwarz
- Inhalt
1 St.
- Max. Temperatur
90 °C
- Nennstrom
4 A
- Min. Temperatur
-50 °C
- Nennstrom - gerundet
4 A
- Verschluss
schrauben
- Nennspannung
125 V
- Kontaktmaterial
CuSn
- Gehäuse-Material
PUR
AWG 24
- Herst.-Teilenr.
79 1402 75 02-20
- Polzahl
2
- max. Querschnitt
0.25 mm²
- Querschnitt-Bereich
0.25 mm² (max)
- RoHS-konform
Ja
IP67
- Serie
702
Dokumente & Downloads
Datenblatt
Datenblatt 3215433 binder 79 1402 75 02-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3215433 binder 79 1402 75 02-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1
Beschreibung
Unsere Subminiatur-Rundsteckverbinder wurden für die zahlreichen Anwendungen entwickelt, bei denen Größe und Signalintegrität eine wichtige Rolle spielen. Wir bieten Modelle mit Schnapp-, Bajonett- und Push-Pull-Verriegelung sowie mit M9-Schraubverriegelung in zwei verschiedenen Ausführungen, entweder mit Schutzart IP40 oder mit IP67 an. Die Steckverbinder sind mit zwei bis acht Kontakten, in gerader oder gewinkelter Ausführung sowie als Flanschsteckverbinder erhältlich. Die verschiedenen Modelle verfügen über einen Tauchlöt- oder Lötanschluss und sind mit angespritzten Kabeln in unterschiedlichen Längen erhältlich. Für die Herstellung unserer Rundsteckverbinder verwenden wir hochwertige Werkstoffe. Die Gehäuse und Kontaktkörper bestehen aus PUR oder PVC, die Kontakte sind aus vergoldeter Bronze oder vergoldetem Messing. Es stehen sieben verschiedene Serien zur Verfügung, die mit folgenden Vorteilen überzeugen:
• Wahl der Verriegelung
• Schutzart IP40 oder IP67
• 2- bis 8-polig
• Gerade und gewinkelte Ausführungen
• Bis zu 1.000 Steckzyklen
• Wahl der Verriegelung
• Schutzart IP40 oder IP67
• 2- bis 8-polig
• Gerade und gewinkelte Ausführungen
• Bis zu 1.000 Steckzyklen
