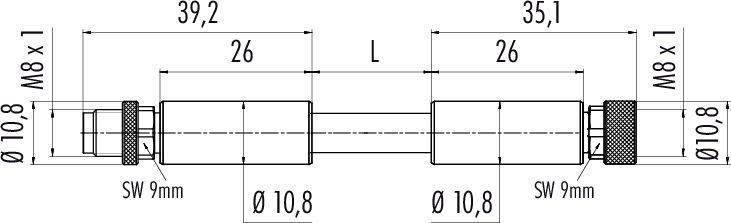

Abbildung ähnlich
binder 77 5430 5429 50704-0100-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gerade, Stecker, gerade 1 m Po
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Buchse, gerade
Stecker, gerade
Anschlussseite A
M8
Anschlussseite B
M8
Polzahl
4
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 45.95 / Stück)
CHF 45.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
77 5430 5429 50704-0100 Serie 818
- M8-D Verbindungsleitung Kabelstecker - Kabeldose
- Polzahl: 4
- geschirmt
- am Kabel angespritzt
- IP67
- PUR grün
- 4 x AWG22
Technische Daten
- EMV-Tauglichkeit: geschirmt
- Isolationswiderstand: > 10⁸ Ω
- Durchgangswiderstand: ≤ 15 mΩ
- Isolierstoffgruppe: I
- Überspannungskategorie: II
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PUR
- Material Verriegelung: CuZn (Messing vernickelt)
- Isolation Litze: Polyolefin
- Kabelquerschnitt: 4 x AWG22
- Verfahrgeschwindigkeit: 200 m/min
- Biegeradius Kabel bewegt: ≥ 15 x Ø
- Biegeradius Kabel fest: ≥ 5 x Ø
- Halogenfrei: Ja
- Montageart: Kabelmontage
- Typ
77 5430 5429 50704-0100
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Buchse, gerade
Stecker, gerade
- Anschlussseite A
M8
- Anschlussseite B
M8
- Polzahl
4
- Kabellänge
1 m
- Mantelmaterial
PUR
- Nennspannung
63 V/DC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Anschluss
Kabel mit Stecker
- Herstellerfarbe
Grün
- Gewinde-Typ Anschlussseite
M8
- Gewinde-Typ Kabelanschluss und Montage
M8
- Kodierung
D
- Kontaktmaterial
CuZn
- Kontaktoberfläche
Au (Gold)
IP67
- Besonderheiten
Halogenfrei
geschirmt
PUR-Mantel
- Min. Temperatur
-40 °C
- Max. Temperatur
80 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
77 5430 5429 50704-0100-20
- Inhalt
1 St.
- Kabel-Ø
6.7 mm
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3218268 binder 77 5430 5429 50704-0100-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gerade, Stecker, gerade 1 m Po
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3218268 binder 77 5430 5429 50704-0100-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gerade, Stecker, gerade 1 m Po
Beschreibung
Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.
Eigenschaften:
• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
Eigenschaften:
• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
