Name: binder 77 4434 0000 20004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gewinkelt 5 m Polzahl Sensore
Brand: binder
SKU: 3218227
Availability: BackOrder

Ein schwarzes Kabel mit einem abgewinkelten Stecker, der vier Anschlusspunkte zeigt. Geeignet für technische Verbindungen.

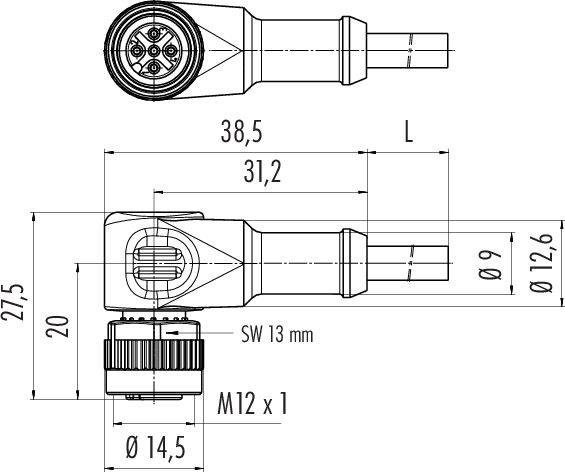

Technische Zeichnung eines M12-Steckers mit detaillierten Maßen: Länge 38,5 mm, Durchmesser 14,5 mm, Schraubenschlüsselgröße 13 mm.

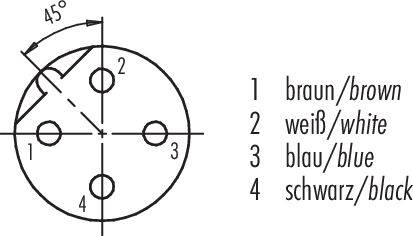

Diagramm eines Rundsteckers mit vier nummerierten Anschlüssen. Jeder Anschluss hat eine Farbzuordnung: 1 braun, 2 weiß, 3 blau, 4 schwarz.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Buchse, gewinkelt

Anschlussseite A

M12

Polzahl

Kabellänge

5 m

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

18 Stück

Anzahl

Stück

Min.: 2

Vielfache: 2

Gesamt (CHF 26.95 / Stück)

CHF 53.90

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 4434 0000 20004-0500 Serie 766

M12-B Winkeldose
Polzahl: 4
ungeschirmt
am Kabel angespritzt
IP68
UL listed
PVC grau
4 x 0.34 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: Zinkdruckguss vernickelt
Isolation Litze: PVC
Kabelquerschnitt: 4 x 0.34 mm²
Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Nein
Montageart: Kabelmontage

Typ: 77 4434 0000 20004-0500

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Buchse, gewinkelt

Anschlussseite A: M12

Polzahl: 4

Kabellänge: 5 m

Mantelmaterial: PVC

Nennspannung: 250 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Grau

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: B

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

: IP68

Besonderheiten: B Codiert

Min. Temperatur: -40 °C

Max. Temperatur: 105 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 4434 0000 20004-0500-20

Inhalt: 1 St.

Kabel-Ø: 4.8 mm
