Name: binder 77 4430 0000 20004-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gerade 2 m Polzahl Sensoren:
Brand: binder
SKU: 3218208
Availability: BackOrder

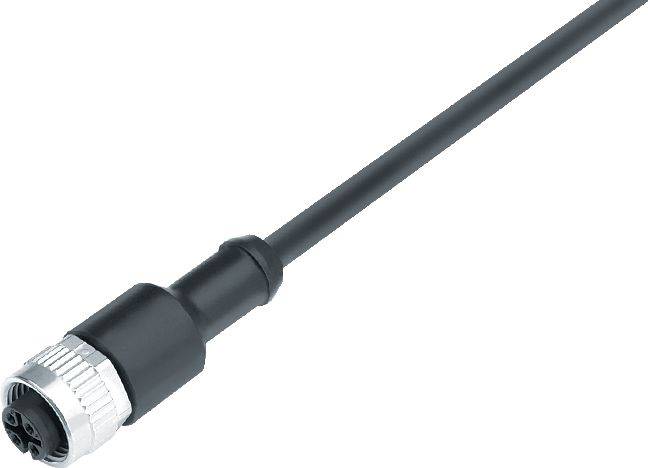

Ein schwarzes Kabel mit einem Metallstecker an einem Ende, geeignet für technische Anschlüsse oder Elektronik.

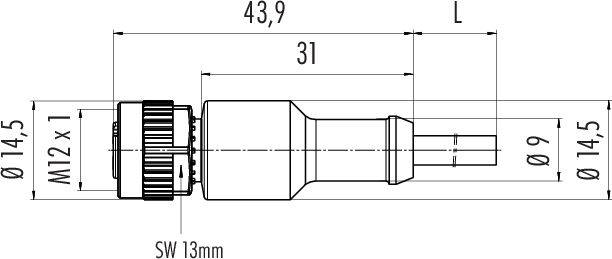

Technische Zeichnung eines zylindrischen Steckers mit Maßen: Länge 43,9 mm, Durchmesser 14,5 mm, Gewinde M12 x 1, Schlüsselweite 13 mm.

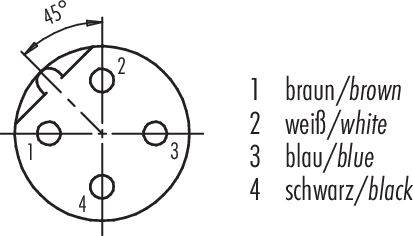

Ein Kreisdiagramm zeigt 4 Anschlüsse mit den Nummern 1 bis 4. Nummern sind farblich markiert: 1 braun, 2 weiß, 3 blau, 4 schwarz.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Buchse, gerade

Anschlussseite A

M12

Polzahl

Kabellänge

2 m

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 8. Jan. 2027

Anzahl

Stück

Gesamt (CHF 25.95 / Stück)

CHF 25.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 4430 0000 20004-0200 Serie 766

M12-B Kabeldose
Polzahl: 4
ungeschirmt
am Kabel angespritzt
IP68
UL listed
PVC grau
4 x 0.34 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: Zinkdruckguss vernickelt
Isolation Litze: PVC
Kabelquerschnitt: 4 x 0.34 mm²
Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Nein
Montageart: Kabelmontage

Typ: 77 4430 0000 20004-0200

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Buchse, gerade

Anschlussseite A: M12

Polzahl: 4

Kabellänge: 2 m

Mantelmaterial: PVC

Nennspannung: 250 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Grau

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: B

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

: IP68

Besonderheiten: B Codiert
PVC

Min. Temperatur: -40 °C

Max. Temperatur: 105 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 4430 0000 20004-0200-20

Inhalt: 1 St.

Kabel-Ø: 4.8 mm

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gewinde-Typ Anschlussseite

Kabellänge

Nennspannung

Polzahl

binder 70 4433 246 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 2 1 St.

Bestell-Nr.:3216675

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Flanschstecker

M16

0.5 m

60 V

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

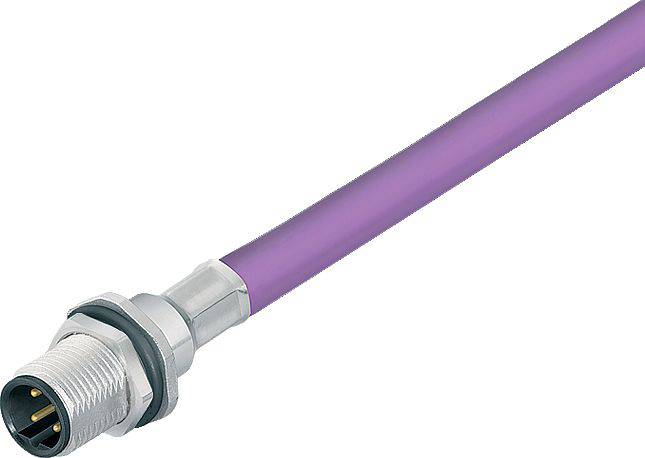

binder 70 4433 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG9 Flanschstecker 0.5 m Polzahl Sensoren: 2 1 St.

Bestell-Nr.:3216676

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Flanschstecker

PG9

0.5 m

60 V

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

binder 70 4434 246 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Buchse, gerade 0.5 m Polzahl Sensoren: 2 1 St.

Bestell-Nr.:3216677

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Buchse, gerade

M16

0.5 m

60 V

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

binder 70 4434 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 2 1 St.

Bestell-Nr.:3216678

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Buchse, gerade

0.5 m

60 V

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

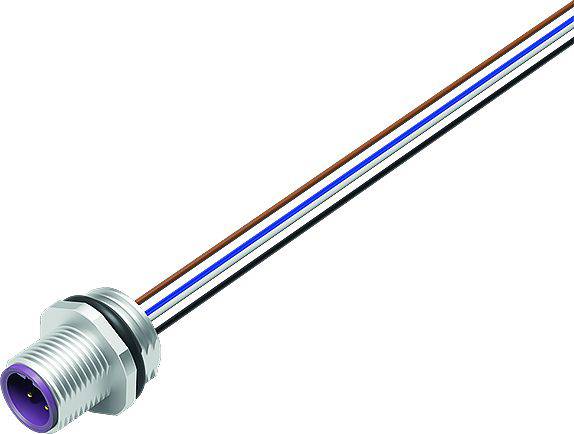

binder 76 0133 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG9 Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216687

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Flanschstecker

PG9

250 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

binder 76 0133 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216688

Lieferung Di., 29. Dez. 2026

Conrad Electronic

Flanschstecker

M12

60 V

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

binder 76 0134 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216689

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Buchse, gerade

250 V

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 76 0134 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216690

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Buchse, gerade

M12

60 V

Stück

Min.: 1

Vielfache: 1

CHF 17.95^*

binder 76 0233 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216731

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Flanschstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

binder 76 0233 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216732

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Flanschstecker

M16

60 V

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3218208 binder 77 4430 0000 20004-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gerade 2 m Polzahl Sensoren:

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218208 binder 77 4430 0000 20004-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gerade 2 m Polzahl Sensoren:

Beschreibung

binder bietet 7 verschiedene Rundsteckverbinder für Signal- und Datenübertragung in modernen, automatisierten Fabriken an. Hauptsächlich handelt es sich dabei um M8-, M12-, M16- Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Bei der Datenübertragung kann unser neuester, geschirmter, X-kodierter M12-Steckverbinder Datenübertragungsraten bis zu beeindruckenden 10 Gbit/s bewältigen.

Eigenschaften:

• 6 Produktserien
• Verschiedene Verriegelungssysteme, darunter M8, M12 und M16
• Kodierung, darunter M12 - B, -D und -X
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte
• Geschirmt und schirmbar
• PUR- und PVC-Kabel
• Kabellängen von 0,5 m bis 10 m
