Name: binder 77 3708 0000 20008-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gewinkelt 5 m Polzahl Sensoren
Brand: binder
SKU: 3217967
Availability: BackOrder

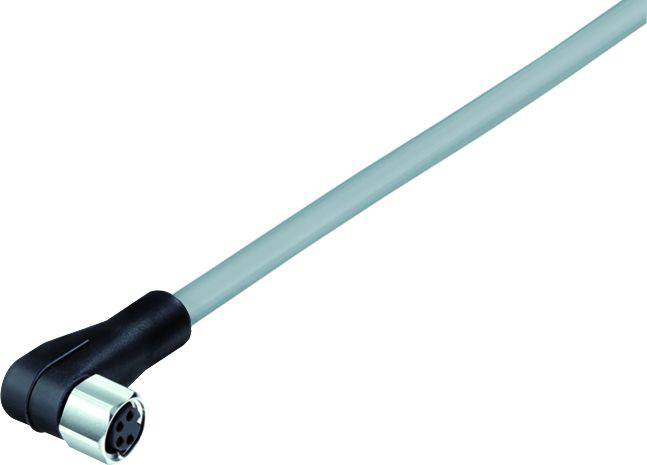

Nahaufnahme eines grauen Kabels mit einem rechtwinkligen Stecker.

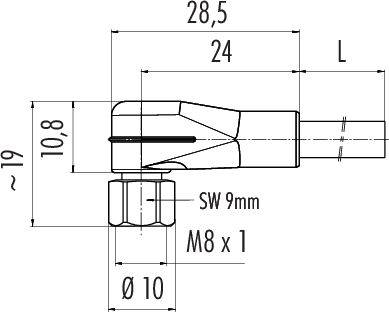

Produktzeichnung eines Steckers mit Maßeinheiten in Millimetern. Zeigt Gesamtlänge, Breite und Gewindedetails M8 x 1, Schlüsselweite 9 mm.

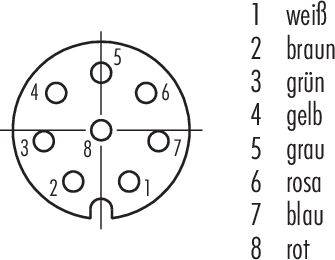

'Diagramm eines 8-poligen Steckers mit Pin-Nummern und zugehörigen Farbcodes: 1. weiß, 2. braun, 3. grün, 4. gelb, 5. grau, 6. rosa, 7. blau, 8. rot.'

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Buchse, gewinkelt

Anschlussseite A

Polzahl

Kabellänge

5 m

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 22. Dez.

Anzahl

Stück

Gesamt (CHF 39.95 / Stück)

CHF 39.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 3708 0000 20008-0500 Serie 718

M8 Winkeldose
Polzahl: 8
ungeschirmt
am Kabel angespritzt
IP67
UL listed
PVC grau
8 x 0.25 mm²
Edelstahl

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: Edelstahl
Isolation Litze: PVC
Kabelquerschnitt: 8 x 0.25 mm²
Verfahrgeschwindigkeit: bei 5m horizontaler Weg. -> 200 m/min
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Nein
Montageart: Kabelmontage

Typ: 77 3708 0000 20008-0500

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Buchse, gewinkelt

Anschlussseite A: M8

Polzahl: 8

Kabellänge: 5 m

Mantelmaterial: PVC

Nennspannung: 30 V

Nennstrom: 1.5 A

Nennstrom - gerundet: 1.5 A

Anschlussquerschnitt (max.): 0.25 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Grau

Gewinde-Typ Anschlussseite: M8

Gewinde-Typ Kabelanschluss und Montage: M8

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

: IP67

Besonderheiten: PVC

Min. Temperatur: -40 °C

Max. Temperatur: 105 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 3708 0000 20008-0500-20

Inhalt: 1 St.

Kabel-Ø: 6.0 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

Verschlussart

binder 09 3389 00 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216634

Lieferung Di., 24. Nov.

18 StückConrad Electronic

Stecker, gerade

60 V

4 A

Snap-In

Stück

Min.: 1

Vielfache: 1

CHF 4.25^*

binder 09 3411 00 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216635

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

60 V

4 A

Snap-In

Stück

Min.: 1

Vielfache: 1

CHF 2.75^*

binder 09 3411 40 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216636

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Stecker, gerade

10 V

4 A

Snap-In

Stück

Min.: 1

Vielfache: 1

CHF 4.40^*

binder 70 3420 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216659

Lieferung Di., 22. Dez.

Conrad Electronic

Buchse, gerade

30 V

4 A

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

binder 70 3421 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216660

Lieferung Di., 24. Nov.

1 StückConrad Electronic

Flanschstecker

30 V

4 A

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

binder 76 6018 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216850

Lieferung Di., 24. Nov.

80 StückConrad Electronic

Buchse, gerade

60 V

4 A

Snap-In

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

binder 76 6018 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216851

Lieferung Di., 2. Feb. 2027

Conrad Electronic

Buchse, gerade

60 V

4 A

Snap-In

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

binder 76 6018 0111 00006-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 6 1 St.

Bestell-Nr.:3216852

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Buchse, gerade

30 V

1.5 A

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 76 6018 0111 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 8 1 St.

Bestell-Nr.:3216853

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Buchse, gerade

30 V

1.5 A

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

binder 76 6019 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216854

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Flanschstecker

60 V

4 A

Snap-In

Stück

Min.: 1

Vielfache: 1

CHF 8.75^*

Dokumente & Downloads

Datenblatt

Datenblatt 3217967 binder 77 3708 0000 20008-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gewinkelt 5 m Polzahl Sensoren

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3217967 binder 77 3708 0000 20008-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gewinkelt 5 m Polzahl Sensoren

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
