Name: binder 77 3454 0000 40004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M5 Buchse, gewinkelt 5 m Polzahl Sensoren
Brand: binder
SKU: 3217520
Availability: BackOrder

Schwarzes Kabel mit einem abgewinkelten Stecker und silbernem Metallverschluss. Geeignet für elektronische Verbindungen.

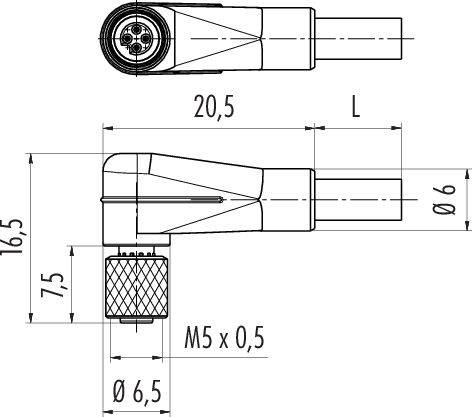

Technische Zeichnung eines Steckers mit Abmessungen: Länge 20,5 mm, Durchmesser 6 mm, Gewinde M5 x 0,5, Gesamthöhe 16,5 mm.

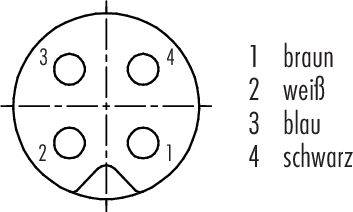

Ein runder Stecker mit vier nummerierten Kontakten. Nummerierung: 1) braun, 2) weiß, 3) blau, 4) schwarz.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Buchse, gewinkelt

Anschlussseite A

Polzahl

Kabellänge

5 m

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 31. Dez. 2026

Anzahl

Stück

Gesamt (CHF 29.95 / Stück)

CHF 29.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 3454 0000 40004-0500 Serie 707

M5 Winkeldose
Polzahl: 4
ungeschirmt
am Kabel angespritzt
IP67
UL
M5x0.5
PUR schwarz
4 x 0.14 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: I
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: CuZn (Messing vernickelt)
Isolation Litze: PUR
Kabelquerschnitt: 4 x 0.14 mm²
Verfahrgeschwindigkeit: bei 5m horizontaler Weg. -> 200 m/min
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Ja
Montageart: Kabelmontage

Typ: 77 3454 0000 40004-0500

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Buchse, gewinkelt

Anschlussseite A: M5

Polzahl: 4

Kabellänge: 5 m

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 1 A

Nennstrom - gerundet: 1 A

Anschlussquerschnitt (max.): 0.14 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.14 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Gewinde-Typ Anschlussseite: M5

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

: IP67

Besonderheiten: Halogenfrei

Min. Temperatur: -25 °C

Max. Temperatur: 80 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 3454 0000 40004-0500-20

Inhalt: 1 St.

Kabel-Ø: 3.5 mm

RoHS-konform: Ja
