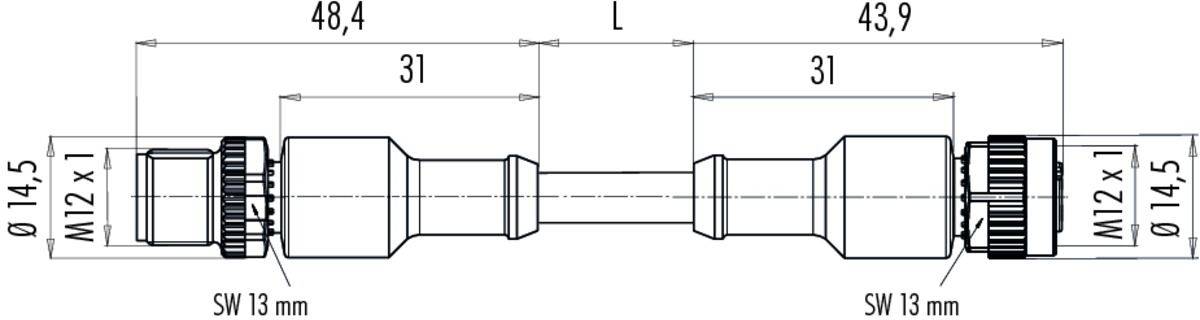

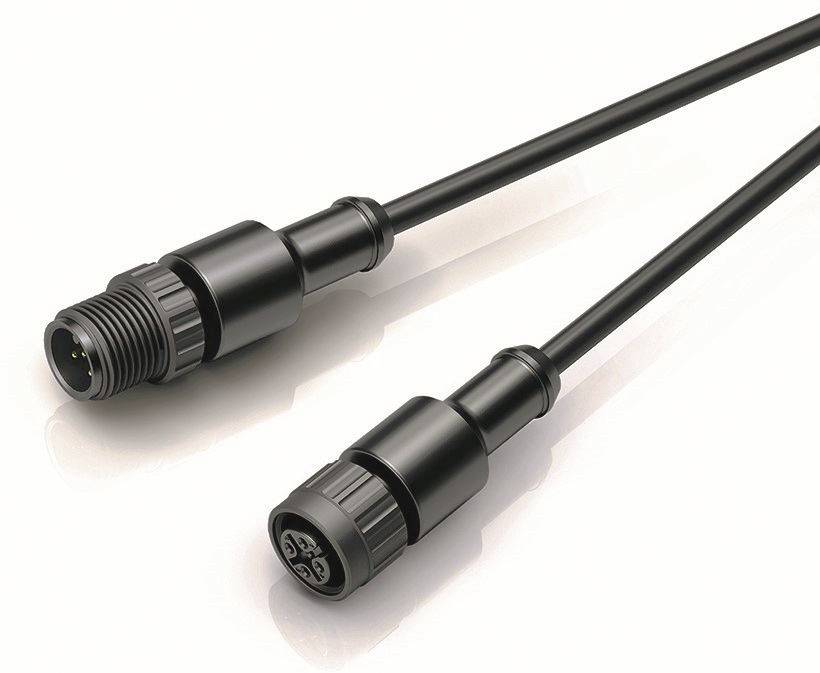

binder 77 3420 3419 50712-0060-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gerade, Stecker, gerade 0.6 m
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Buchse, gerade
Stecker, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12
Anschlussseite B
M12
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 63.95 / Stück)
CHF 63.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
77 3420 3419 50712-0060 Serie 763
- M12-A Verbindungsleitung Kabelstecker - Kabeldose

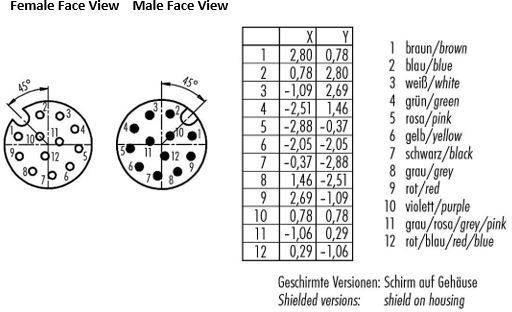

- Polzahl: 12
- ungeschirmt
- am Kabel angespritzt
- IP68
- UL listed
- PUR schwarz
- 12 x 0.25 mm²
Technische Daten
- EMV-Tauglichkeit: ungeschirmt
- Durchgangswiderstand: ≤ 3 mΩ
- Isolierstoffgruppe: II
- Überspannungskategorie: II
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PUR
- Isolation Litze: PP9Y halogenfrei
- Kabelquerschnitt: 12 x 0.25 mm²
- Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
- Biegeradius Kabel bewegt: ≥ 10 x Ø
- Biegeradius Kabel fest: ≥ 5 x Ø
- Montageart: Kabelmontage
- Typ
77 3420 3419 50712-0060
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Buchse, gerade
Stecker, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12
- Anschlussseite B
M12
- Polzahl
12
- Kabellänge
0.6 m
- Mantelmaterial
PUR
- Nennspannung
30 V
- Nennstrom
1.5 A
- Nennstrom - gerundet
1.5 A
- Anschlussquerschnitt (max.)
0.25 mm²
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.25 mm²
- Anschluss
Kabel mit Stecker
- Herstellerfarbe
Schwarz
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktmaterial
CuSn
- Kontaktoberfläche
Au (Gold)
IP68
- Besonderheiten
PUR-Mantel
- Min. Temperatur
-50 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
77 3420 3419 50712-0060-20
- Inhalt
1 St.
- Kabel-Ø
6.5 mm
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3217094 binder 77 3420 3419 50712-0060-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gerade, Stecker, gerade 0.6 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3217094 binder 77 3420 3419 50712-0060-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gerade, Stecker, gerade 0.6 m
Beschreibung
Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.
Eigenschaften:
• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
Eigenschaften:
• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
