Name: binder 77 1430 1429 50004-1000-20 Rundsteckverbinder Buchse, gerade, Stecker, gerade Gesamtpolzahl: 4 Serie (Rundsteckve
Brand: binder
SKU: 3215412
Availability: BackOrder

'Schwarzes Kabel mit zwei runden Steckverbindern. Einer hat zwei Metallstifte, der andere zwei Öffnungen. Zum Verbinden von Geräten.'

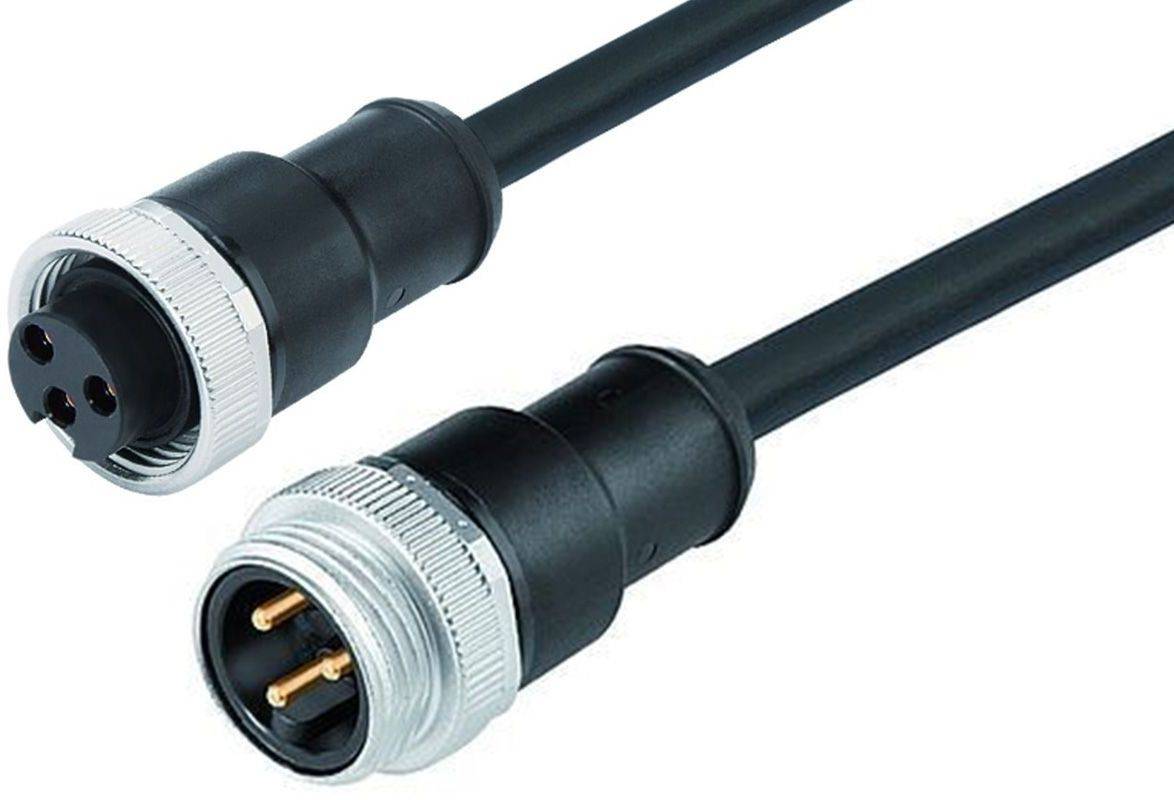

Zwei schwarze Rundsteckverbinder mit einem silbernen Gewinde. Einer zeigt die Stifte, der andere die Buchsen.

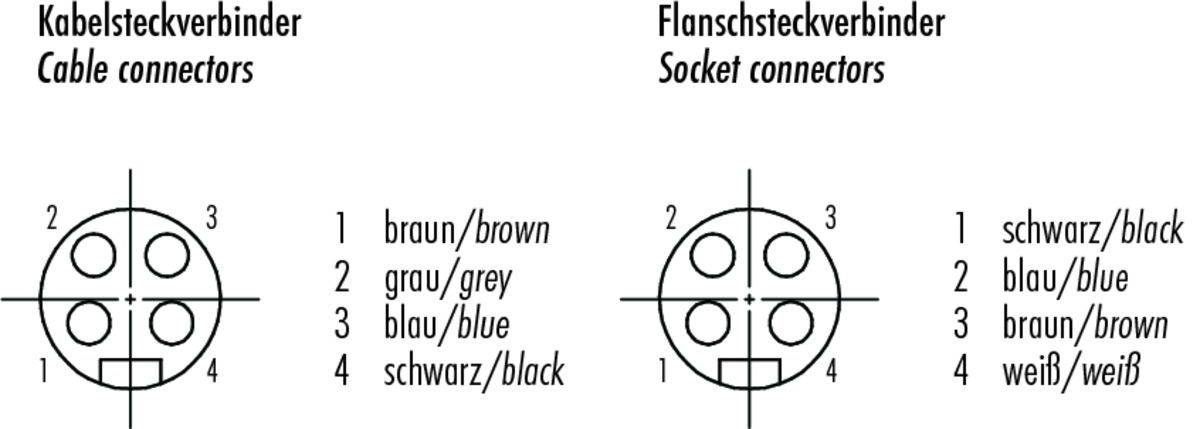

Diagramm von Kabel- und Flanschsteckverbindern mit farbcodierten Anschlussnummern: Kabelsteckverbinder 1-4 braun, grau, blau, schwarz; Flanschsteckverbinder 1-4 schwarz, blau, braun, weiß.

1/3

Abbildung ähnlich

Produkt-Art

Rundsteckverbinder

Bauform

Buchse, gerade

Stecker, gerade

Gesamtpolzahl

Anschluss

Kabel mit Stecker

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 28. Dez. 2026

Anzahl

Stück

Gesamt (CHF 115.95 / Stück)

CHF 115.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 1430 1429 50004-1000 Serie 870

7/8"; Verbindungsleitung Kabelstecker - Kabeldose
Polzahl: 4
ungeschirmt
am Kabel angespritzt
IP68
UL listed
PUR
flammwidrig schwarz
4 x 1.50 mm²

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: I
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: CuZn (Messing vernickelt)
Isolation Litze: TPM
Kabelquerschnitt: 4 x 1.50 mm²
Verfahrgeschwindigkeit: ≤ 300 m/min
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 7.5 x Ø
Halogenfrei: Ja
Montageart: Kabelmontage

Typ: 77 1430 1429 50004-1000

Produkt-Art: Rundsteckverbinder

Bauform: Buchse, gerade
Stecker, gerade

Gesamtpolzahl: 4

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: 80 °C

Nennstrom: 10 A

Min. Temperatur: -50 °C

Nennstrom - gerundet: 10 A

Verschluss: schrauben

Nennspannung: 300 V
600 V

Kontaktmaterial: CuZn

: AWG 16

Herst.-Teilenr.: 77 1430 1429 50004-1000-20

Polzahl: 4

max. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (max)

RoHS-konform: Ja

: IP68

Serie: 870
