Name: binder 77 1430 0000 50003-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder):
Brand: binder
SKU: 3215401
Availability: BackOrder

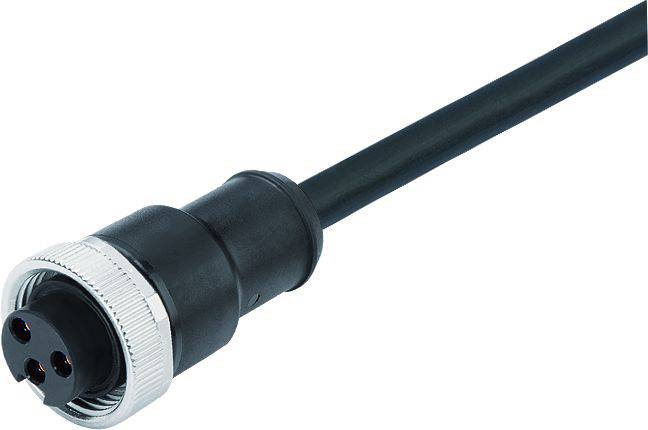

Ein schwarzes Kabel mit einem runden Metallstecker am Ende, das für industrielle oder technische Anwendungen geeignet ist.

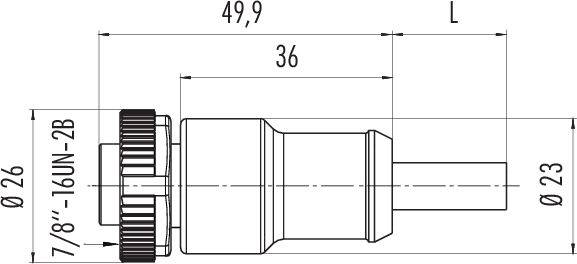

Technische Zeichnung eines zylindrischen Steckers mit Gewinde. Abmessungen: Gesamtlänge 49,9 mm, Durchmesser 26 mm vorne, 23 mm hinten.

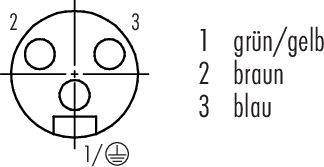

Schaltplan eines Steckers mit Nummerierung der Pins: 1 (grün/gelb), 2 (braun), 3 (blau), zeigt die Anordnung und Farbcodierung der Kontakte.

1/3

Abbildung ähnlich

Produkt-Art

Rundstecker konfektioniert

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Kabel mit Stecker

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 55.95 / Stück)

CHF 55.95

inkl. MwSt.

Nur noch 1 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 1430 0000 50003-0500 Serie 870

7/8"; Kabeldose
Polzahl: 3
ungeschirmt
am Kabel angespritzt
IP68
UL listed
PUR
flammwidrig schwarz
3 x 1.50 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: I
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Isolation Litze: TPM
Kabelquerschnitt: 3 x 1.50 mm²
Verfahrgeschwindigkeit: ≤ 300 m/min
Biegeradius Kabel fest: ≥ 7.5 x Ø
Halogenfrei: Ja
Montageart: Kabelmontage

Typ: 77 1430 0000 50003-0500

Produkt-Art: Rundstecker konfektioniert

Bauform: Buchse, gerade

Gesamtpolzahl: 3

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: 80 °C

Nennstrom: 13 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 13 A

Verschluss: schrauben

Nennspannung: 300 V
600 V

Kontaktmaterial: CuZn

Gehäuse-Material: PUR

: AWG 16

Herst.-Teilenr.: 77 1430 0000 50003-0500-20

Polzahl: 3

max. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (max)

RoHS-konform: Ja

: IP68

Serie: 870

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

binder 09 2474 100 04-20 Buchse Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215182

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Buchse

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

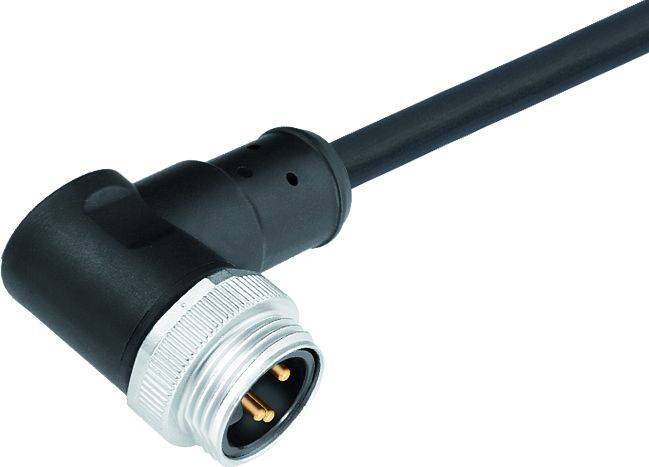

binder 77 1427 0000 50003-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215382

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

13 A

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 77 1427 0000 50003-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215383

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

13 A

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

binder 77 1427 0000 50003-1000-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215384

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

13 A

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

binder 77 1427 0000 50004-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215385

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

binder 77 1427 0000 50004-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215386

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

binder 77 1427 0000 50004-1000-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215387

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

10 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

binder 77 1427 0000 50005-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215388

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

9 A

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 77 1427 0000 50005-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215389

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

9 A

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

binder 77 1427 0000 50005-1000-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 870 1 St.

Bestell-Nr.:3215390

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

9 A

Stück

Min.: 1

Vielfache: 1

CHF 115.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215401 binder 77 1430 0000 50003-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder):

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215401 binder 77 1430 0000 50003-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder):

Beschreibung

Die Power-Steckverbinder werden verwendet, um AC-Motoren, Antriebe und Motorschalter über längere Zeiträume mit hohen Spannungen zu versorgen, aber auch für Niederspannungsanwendungen wie Feldbus-Ethernet-Komponenten und Netzwerkgeräte. Hauptsächlich handelt es sich dabei um M12-, M18- und 7/8-Zoll-Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Die M12 Steckverbinder mit K und S Kodierung sind bis zu einen Bemessungsspannung von 630V AC einsetzbar.

Eigenschaften:

• 9 Produktserien
• Verschiedene Verriegelungssysteme, darunter M12, M18 und 7/8\"
• Kodierung, darunter M12 - S, -K, -T, -L und -US
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte, darunter 2+PE, 3+PE und 4+PE
• Geschirmt und schirmbar
• PUR- und PVC-Gehäuse
• Kabellängen von 0,5 m bis 10 m
