Name: binder 76 2832 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 4
Brand: binder
SKU: 3216837
Availability: BackOrder

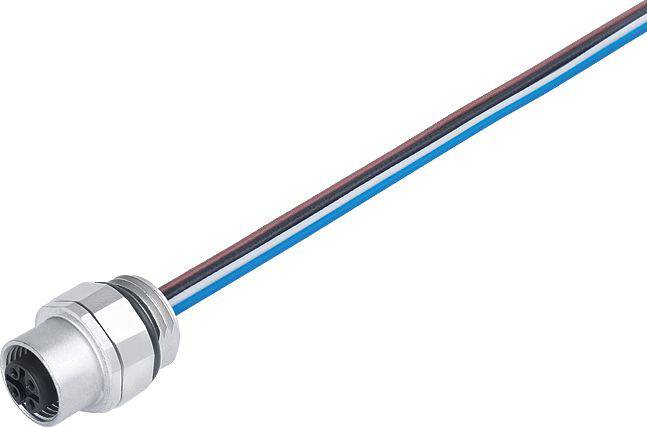

Ein mehrpoliger, rundförmiger elektrischer Steckverbinder mit angeschlossenen Kabeln in verschiedenen Farben.

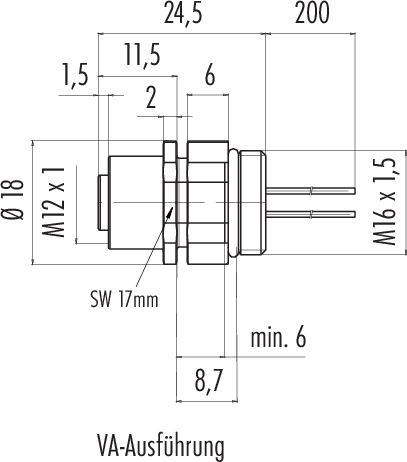

Technische Zeichnung eines zylindrischen Steckverbinders mit Maßen: Durchmesser 18 mm, Länge 200 mm, Gewinde M12 x 1 und M16 x 1,5.

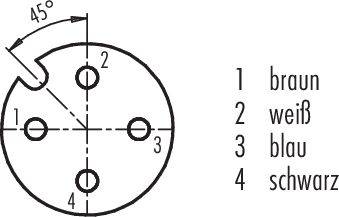

'Elektroschaltplan: Kreisschema mit vier nummerierten Steckanschlüssen (1 bis 4) und 45-Grad-Winkel. Beschriftung: 1 braun, 2 weiß, 3 blau, 4 schwarz.'

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gerade

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

15 Stück

Anzahl

Stück

Gesamt (CHF 33.95 / Stück)

CHF 33.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

76 2832 0111 00004-0200 Serie 763

M12-A Flanschdose
Polzahl: 4
ungeschirmt
Litzen
IP68/IP69K
UL
M16x1.5 pos. VA

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Material Verriegelung: Edelstahl
Montageart: Gehäusemontage

Typ: 76 2832 0111 00004-0200

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Buchse, gerade

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12

Polzahl: 4

Nennspannung: 250 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Anschluss: Offene Leitungsenden

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M16

Kodierung: A

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

: IP68/IP69K

Verschlussart: Schraub

Herst.-Teilenr.: 76 2832 0111 00004-0200-20

Inhalt: 1 St.

RoHS-konform: Ja
