Name: binder 76 0132 0011 00005-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 5
Brand: binder
SKU: 3216684
Availability: BackOrder

Ein runder, silberner Metallstecker mit Schraubgewinde und drei langen bunten Kabeln. Geeignet für elektronische Verbindungen.

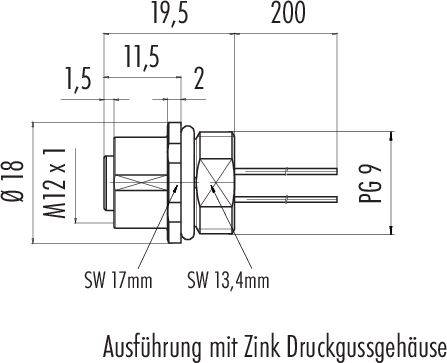

Technische Zeichnung eines Verbinders: Maße 19,5 und 11,5 mm, Gesamtlänge 200 mm. M12x1, Ø18, PG9. Beschriftung 'Ausführung mit Zink Druckgussgehäuse'.

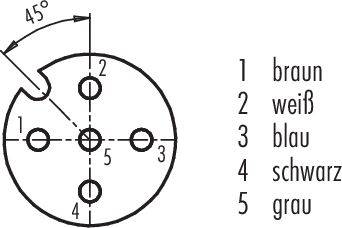

Bild einer elektrischen Anschlussbelegung. Kreissymbol mit fünf nummerierten Kontakten. Rechts: Legende mit Farben für jeden Kontakt.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gerade

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 31. Dez. 2026

Anzahl

Stück

Gesamt (CHF 22.95 / Stück)

CHF 22.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

76 0132 0011 00005-0200 Serie 763

M12-A Flanschdose
Polzahl: 5
ungeschirmt
Litzen
IP68
PG9

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Montageart: Gehäusemontage

Typ: 76 0132 0011 00005-0200

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Buchse, gerade

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12

Polzahl: 5

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Anschluss: Offene Leitungsenden

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: PG9

Kodierung: A

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

: IP68

Verschlussart: Schraub

Herst.-Teilenr.: 76 0132 0011 00005-0200-20

Inhalt: 1 St.

RoHS-konform: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

Stecker-Norm

binder 09 0381 81 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216600

Lieferung Fr., 22. Jan. 2027

Conrad Electronic

Flanschstecker

M12

30 V

1.5 A

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 9.70^*

binder 09 0431 212 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216601

Lieferung Fr., 22. Jan. 2027

Conrad Electronic

Flanschstecker

M12

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 7.95^*

binder 09 0435 87 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216614

Lieferung Di., 24. Nov.

155 StückConrad Electronic

Flanschstecker

PG11

250 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 4.85^*

binder 09 0437 87 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216616

Lieferung Di., 24. Nov.

80 StückConrad Electronic

Flanschstecker

PG11

60 V

4 A

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 6.20^*

binder 09 3432 92 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216639

Lieferung Di., 24. Nov.

3 StückConrad Electronic

Buchse, gerade

M12

250 V

4 A

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

binder 09 3442 92 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216642

Lieferung Mo., 21. Dez.

Conrad Electronic

Buchse, gerade

60 V

4 A

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 09 3491 969 12-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Flanschstecker Polzahl Sensoren: 12 1 St. Piece

Bestell-Nr.:3216643

Lieferung Fr., 5. Feb. 2027

Conrad Electronic

Flanschstecker

M12 x 1

30 V

1.5 A

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

binder 70 3441 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216661

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Flanschstecker

M12

60 V

4 A

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 70 3441 785 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216662

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Flanschstecker

M16

60 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 70 3442 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216663

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Buchse, gerade

M12

60 V

4 A

Stück

Min.: 2

Vielfache: 2

CHF 37.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3216684 binder 76 0132 0011 00005-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 5

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216684 binder 76 0132 0011 00005-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 5

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
