Name: binder 70 4434 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sens
Brand: binder
SKU: 3216678
Availability: BackOrder

Lila Industriekabel mit silbernem Stecker für M12-Anschlüsse, häufig in automatisierten Systemen und Maschinen verwendet.

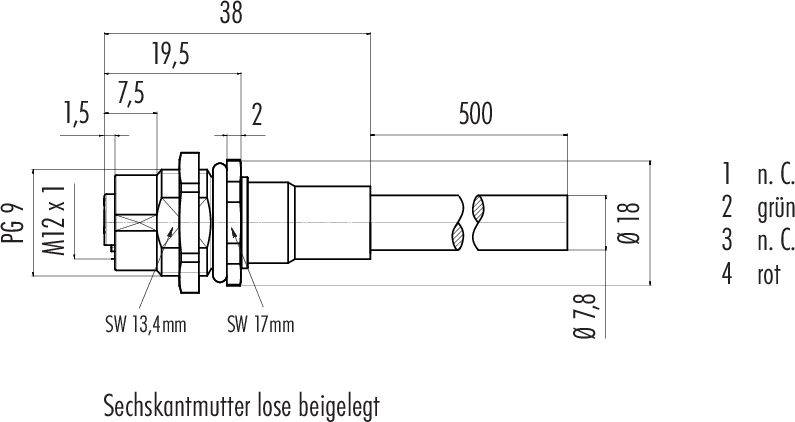

'Technische Zeichnung eines Kabels mit Abmessungen und Farbkennzeichnung der Kabel: 1 - n. C., 2 - grün, 3 - n. C., 4 - rot.'

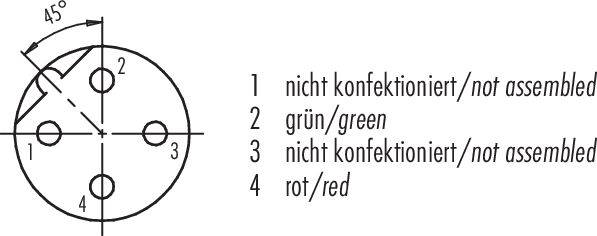

Diagramm eines kreisförmigen Steckverbinders mit vier Kontakten. Kontakt 1 und 3 sind 'nicht konfektioniert', 2 ist grün, 4 ist rot.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gerade

Flanschbuchse

Stecker-Norm

Profibus

Anschlussseite A

M12

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 5. Jan. 2027

Anzahl

Stück

Gesamt (CHF 49.95 / Stück)

CHF 49.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

70 4434 247 04 Serie 766

M12-B Flanschdose
Polzahl: 2
geschirmt
Kabel
IP68
PG9
Profibus
PUR violett
1 x 2 x 0.25 mm²
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: geschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Isolation Litze: PE-Schaum
Kabeltyp: Profibus
Kabelquerschnitt: 1 x 2 x 0.25 mm²
Halogenfrei: Ja
Montageart: Gehäusemontage

Typ: 70 4434 247 04

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Buchse, gerade
Flanschbuchse

Stecker-Norm: Profibus

Anschlussseite A: M12

Polzahl: 2

Kabellänge: 0.5 m

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Anschluss: Kabel, offenes Ende

Herstellerfarbe: Violett

Gewinde-Typ Kabelanschluss und Montage: PG9

Kodierung: B

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

Montageart Sensor-/Aktor-Verbindungstechnik: Hinterwandmontage

: IP68

Verschlussart: Schraub

Herst.-Teilenr.: 70 4434 247 04-20

Inhalt: 1 St.

Kabel-Ø: 7.8 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Kabellänge

Nennspannung

Polzahl

Stecker-Norm

binder 70 4434 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 2 1 St.

Bestell-Nr.:3216678

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Dieser Artikel

Buchse, gerade

0.5 m

60 V

Profibus

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

binder 70 4433 246 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 2 1 St.

Bestell-Nr.:3216675

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Flanschstecker

0.5 m

60 V

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

binder 70 4433 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG9 Flanschstecker 0.5 m Polzahl Sensoren: 2 1 St.

Bestell-Nr.:3216676

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Flanschstecker

0.5 m

60 V

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

binder 70 4434 246 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Buchse, gerade 0.5 m Polzahl Sensoren: 2 1 St.

Bestell-Nr.:3216677

Lieferung Di., 5. Jan. 2027

Conrad Electronic

Buchse, gerade

0.5 m

60 V

Profibus

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

binder 76 0133 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG9 Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216687

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Flanschstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

binder 76 0133 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216688

Lieferung Di., 29. Dez. 2026

Conrad Electronic

Flanschstecker

60 V

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

binder 76 0134 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216689

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Buchse, gerade

250 V

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

binder 76 0134 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216690

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Buchse, gerade

60 V

Stück

Min.: 1

Vielfache: 1

CHF 17.95^*

binder 76 0233 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216731

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Flanschstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

binder 76 0233 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216732

Lieferung Mo., 8. Feb. 2027

Conrad Electronic

Flanschstecker

60 V

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3216678 binder 70 4434 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sens

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216678 binder 70 4434 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sens

Beschreibung

binder bietet 7 verschiedene Rundsteckverbinder für Signal- und Datenübertragung in modernen, automatisierten Fabriken an. Hauptsächlich handelt es sich dabei um M8-, M12-, M16- Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Bei der Datenübertragung kann unser neuester, geschirmter, X-kodierter M12-Steckverbinder Datenübertragungsraten bis zu beeindruckenden 10 Gbit/s bewältigen.

Eigenschaften:

• 6 Produktserien
• Verschiedene Verriegelungssysteme, darunter M8, M12 und M16
• Kodierung, darunter M12 - B, -D und -X
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte
• Geschirmt und schirmbar
• PUR- und PVC-Kabel
• Kabellängen von 0,5 m bis 10 m
