Name: binder 09 4844 00 19-20 Flanschdose Buchse, gerade Gesamtpolzahl: 19 Serie (Rundsteckverbinder): 440 1 St.
Brand: binder
SKU: 3215277
Availability: SoldOut

Ein runder, metallischer Steckverbinder mit mehreren Pins, geeignet zur Befestigung in einer Gerätewand. Geeignet für technische Anwendungen.

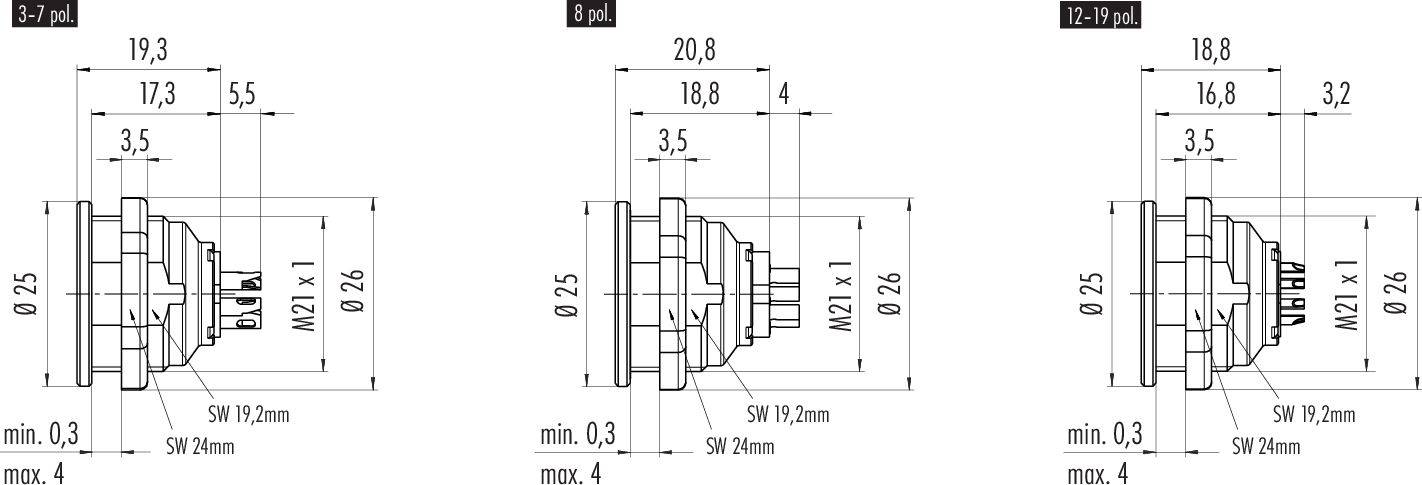

Drei technische Zeichnungen, die je ein Bauteil mit unterschiedlichen Maßen zeigen: 8-pol, 10-pol und 12-19-pol. Maße und Gewindegrößen sind angegeben.

Steckverbindungsschema mit Buchstaben A bis S. Kreise repräsentieren Steckplätze. Perfekt für technische und elektronische Anwendungen.

1/3

Abbildung ähnlich

Produkt-Art

Flanschdose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 45.95 / Stück)

CHF 45.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 4844 00 19 Serie 440

Push-Pull Flanschdose
Polzahl: 19
schirmbar
löten
IP67 geschirmt

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Montageart: Gehäusemontage

Typ: 09 4844 00 19

Produkt-Art: Flanschdose

Bauform: Buchse, gerade

Gesamtpolzahl: 19

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: Push-Pull

Nennspannung: 60 V

Kontaktmaterial: CuSn

: AWG 24

Herst.-Teilenr.: 09 4844 00 19-20

Polzahl: 19

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 440

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 4844 00 19-20 Flanschdose Buchse, gerade Gesamtpolzahl: 19 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215277

Nicht verfügbar

Conrad Electronic

Dieser Artikel

Buchse, gerade

1 St.

60 V

3 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

binder 09 4815 00 05-20 Flanschstecker Flanschstecker Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215212

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Flanschstecker

1 St.

250 V

6 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 09 4815 15 05-20 Flanschstecker Flanschstecker Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215213

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Flanschstecker

1 St.

250 V

6 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 23.95^*

binder 09 4816 00 05-20 Flanschdose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215217

Lieferung Di., 24. Nov.

20 StückConrad Electronic

Buchse, gerade

1 St.

250 V

6 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

binder 09 4820 00 06-20 Flanschdose Buchse, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215226

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Buchse, gerade

1 St.

125 V

5 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 09 4828 15 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215236

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Buchse, gerade

1 St.

125 V

5 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

binder 09 4832 80 08-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215248

Lieferung Di., 24. Nov.

1 StückConrad Electronic

Buchse, gerade

1 St.

60 V

5 A

Flanschdose

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 09 4835 00 12-20 Flanschstecker Flanschstecker Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215250

Lieferung Di., 24. Nov.

17 StückConrad Electronic

Flanschstecker

1 St.

60 V

3 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 09 4835 15 12-20 Flanschstecker Flanschstecker Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215251

Lieferung Di., 24. Nov.

47 StückConrad Electronic

Flanschstecker

1 St.

60 V

3 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

binder 09 4835 25 12-20 Flanschstecker Flanschstecker Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 440 1 St.

Bestell-Nr.:3215252

Lieferung Di., 24. Nov.

3 StückConrad Electronic

Flanschstecker

1 St.

60 V

3 A

Flanschstecker

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215277 binder 09 4844 00 19-20 Flanschdose Buchse, gerade Gesamtpolzahl: 19 Serie (Rundsteckverbinder): 440 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215277 binder 09 4844 00 19-20 Flanschdose Buchse, gerade Gesamtpolzahl: 19 Serie (Rundsteckverbinder): 440 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
